厂家直销海尔储水式电热水器电脑板/万能控制板单管功率3000W

产品名称：储水式电热水器电脑板

     品牌：领梦

适用范围

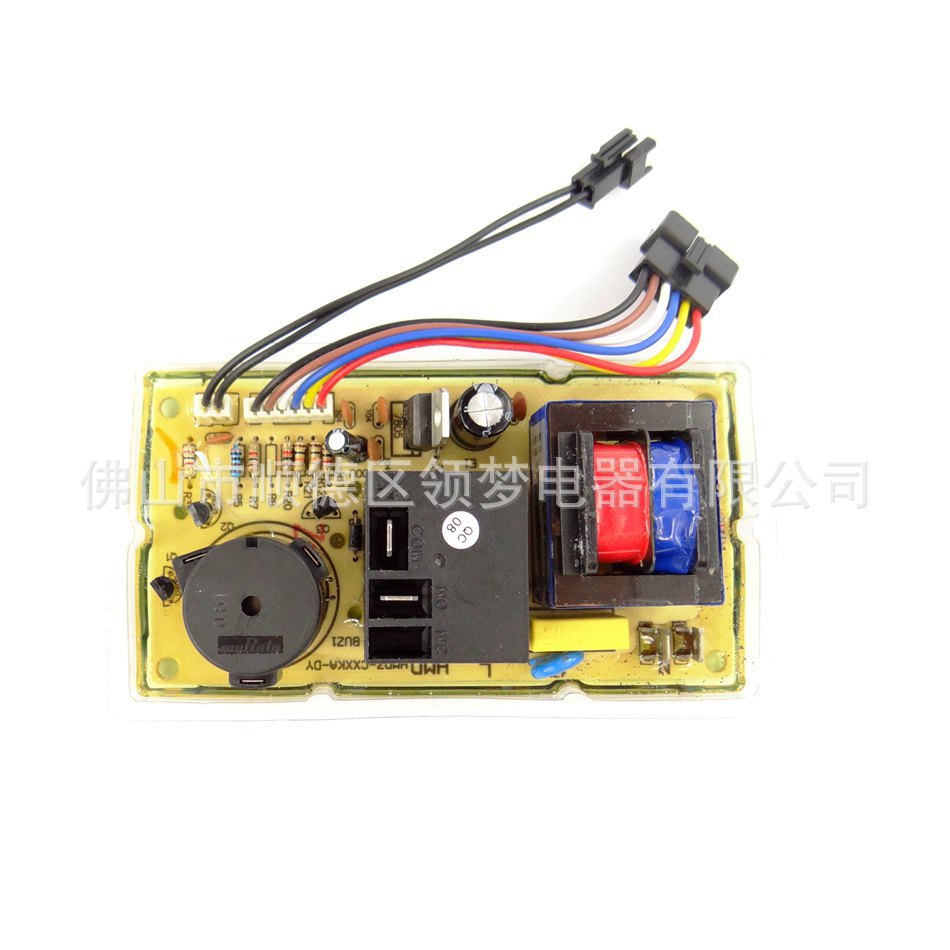

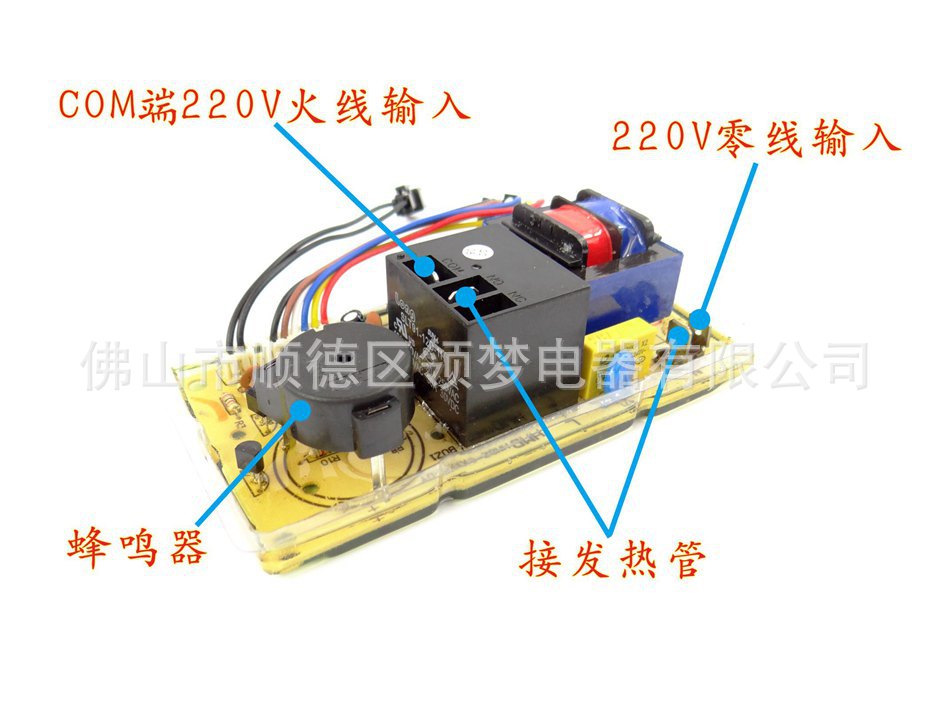

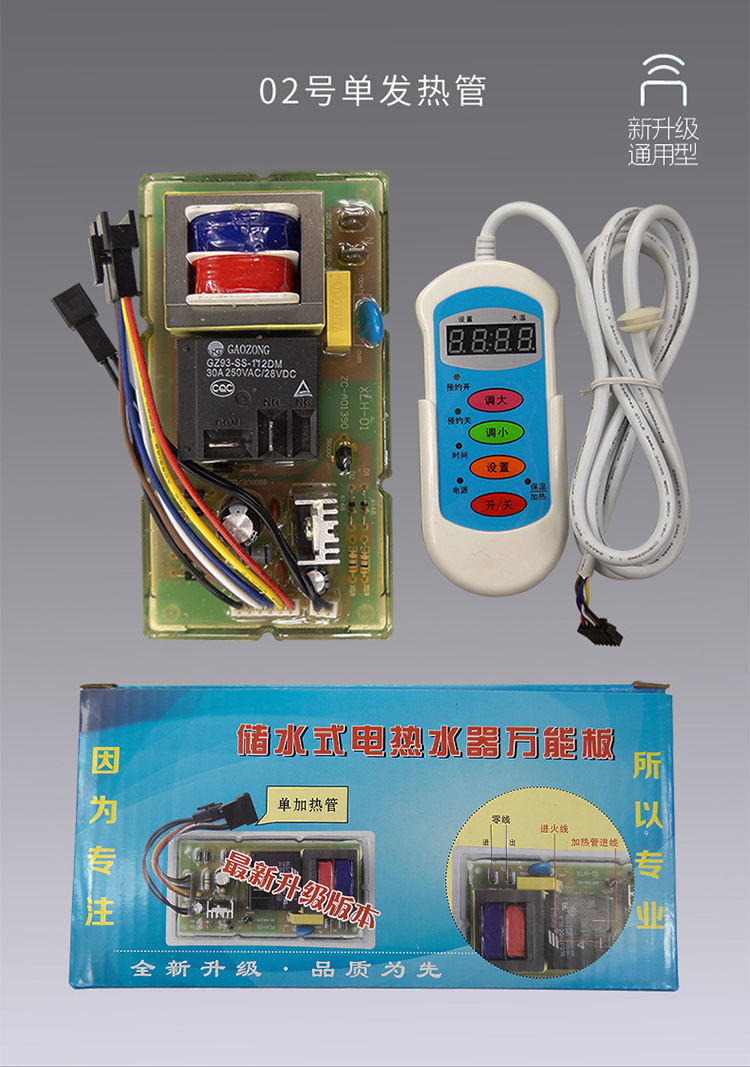

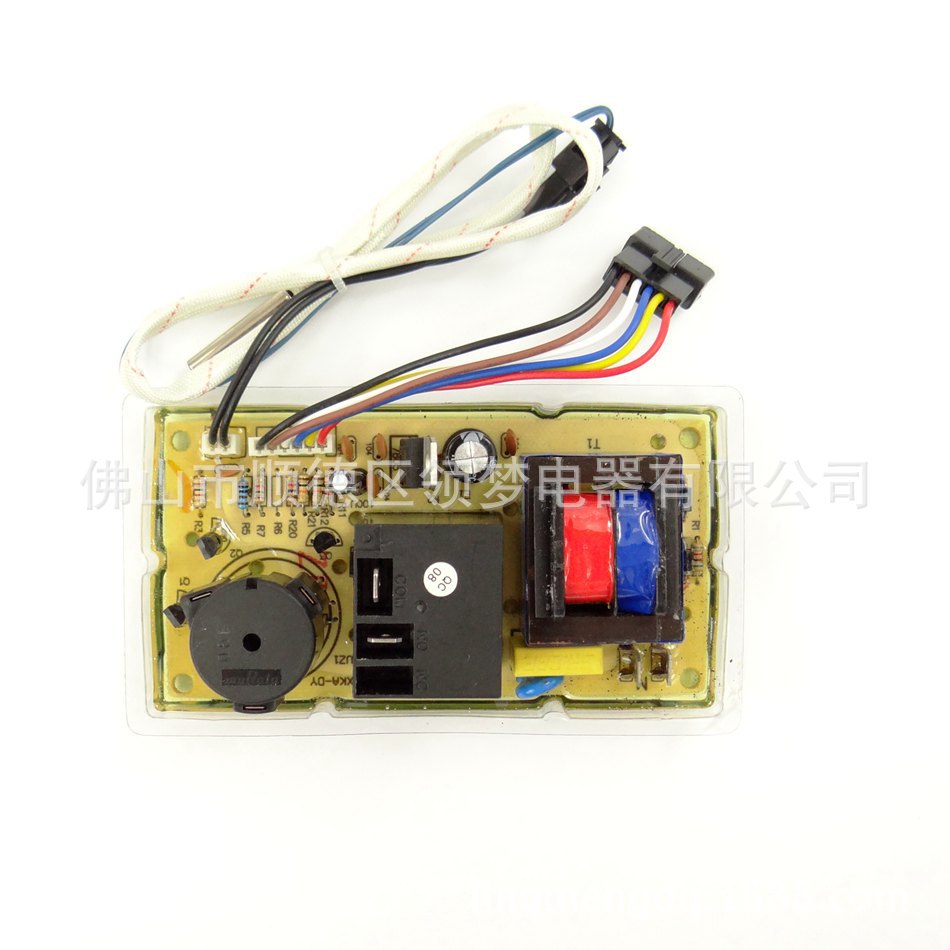

本电脑板可以接1根发热管,可以替代万和、万家乐、美的、海尔等所有品牌功率不超过3000W的储水式电热水器原装控制板，通用性极强

（两位数码管的万能板只能显示当前水温，而本款电脑板可以同时显示当前水温和设定水温，让你能更清楚的了解到加热进度）

操作说明

待机状态：热水器通电后进入待机状态，数码管显示当前水温，可连续按“设置”键调整设定温度值

开机状态：按“开/关”键热水器进入开机工作状态，即时加热控温。使用完后再次按“开/关”键热水器进入待机状态

定时状态：定时功能是设定一个开机的时间，在待机状态下按“定时”键设定时间值，完毕后进入倒计时状态，时间归0后热水器会自动开机进入工作状态

故障代码：

E1：高温故障，水温超过90摄氏度时显示此代码

E2：干烧故障，水位过低时显示此代码

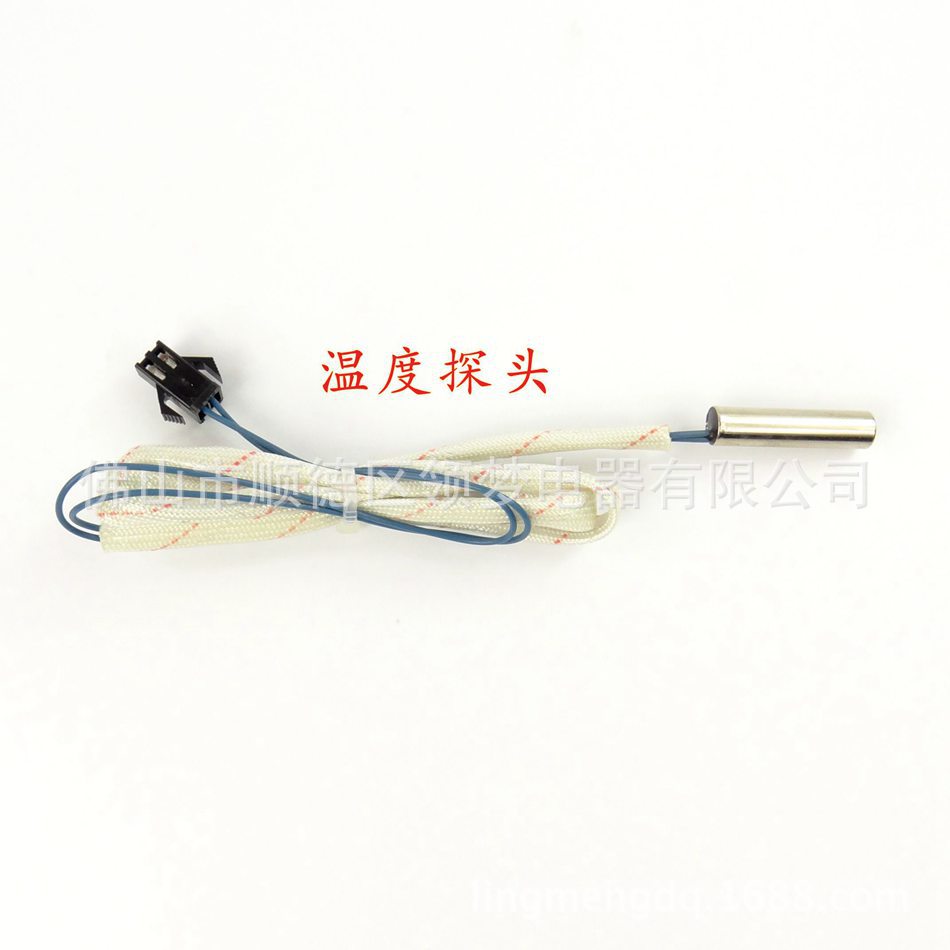

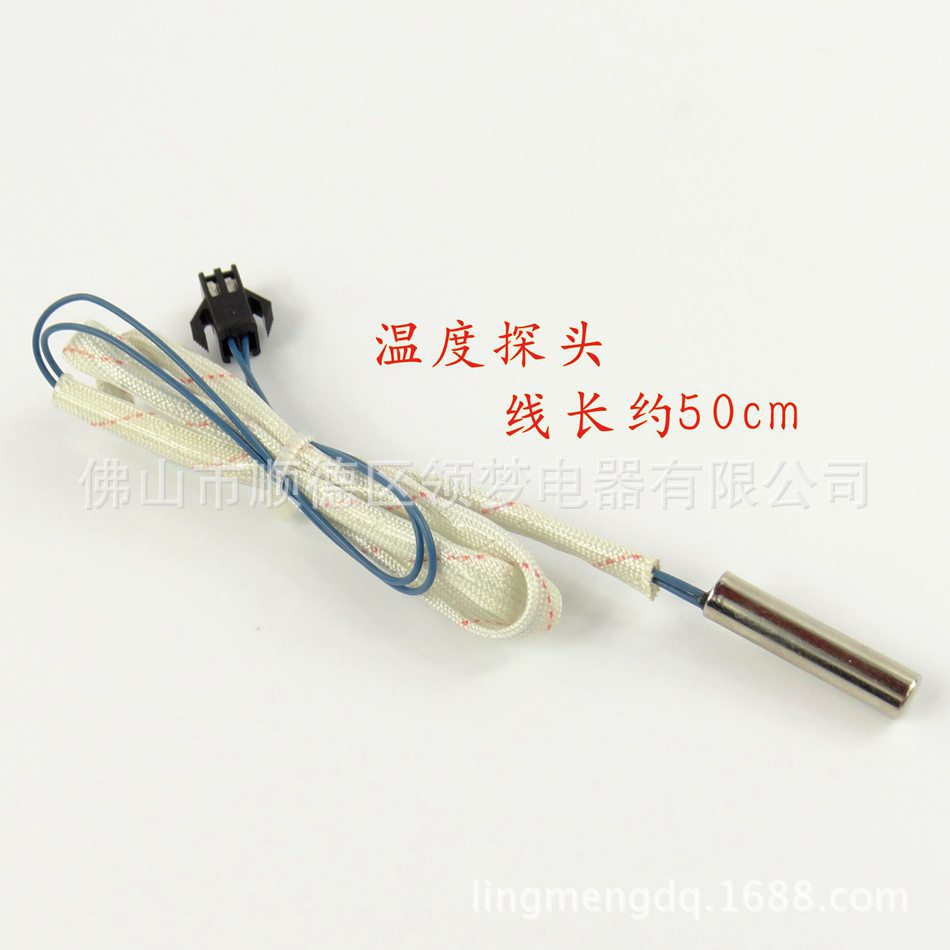

E3：传感器开路或者短路故障

电热水器线控电脑改装板操作使用说明

1上电

控制器接入市电后，系统默认上一次断电时的工作状态。当上一次断电时，控制器是在待机状态（首次通电系统默认值：设定温度75℃、定时时间1小时），电源指示灯亮，所有继电器断开，数码管显示当前水温。当上一次断电时，控制器是在开机加热状态，电源指示灯亮，加热/保温指示灯亮红色，所有继电器闭合，加热器开始加热，数码管显示当前水温。

2“开/关”键

a.在“通电待机”状态，按下“控制板”上的“开/关”键开机进入加热/保温状态，加热/保温指示灯亮，控制器按设定的参数进行加热/保温循环工作。在开机后的任何非故障状态时，按“开/关”键关机返回待机状态，设置的参数记忆。

b.在定时状态按“开/关”键，系统进入加热/保温状态，定时指示灯熄灭。

3.“设置”键

在控制器通电状态下，按一下“设置”键，数码管闪烁(1s/次)显示设定的加热温度，此时再按“设置”键，设置的加热温度在原设定值的基础上按30→35→40→45→......→75→30规律递增循环改变，每按一下增加5℃，若按住不放，设置值连续改变直至松开。不按键8s设置值确认，恢复实测水温显示。

4.“定时”键

a．在“通电待机”下，按“定时”键，“定时”灯亮，数码管闪烁(1s/次)显示定时时间，此时再按“定时”键，定时时间变化一档（一档1小时），若按住不放，设置值连续改变直至松开。不按键8s设置值确认，恢复实测水温显示，从此刻开始计时，直到定时时间结束，自动进入加热/保温状态。定时时间设定按01→02→03→04→05→06→07→08→09→10→11……99→01循环改变，若某次按键后等待时间3秒以上(小于8秒)，再按“定时”键，则数值从递增(递减)变为递减(递增)。

b.在“定时”状态下（定时灯亮），按“定时”键，数码管从显示实测温度转到显示定时剩余时间（闪烁显示），此时若继续按“定时”键，则可在定时剩余时间基础上再进行定时参数设置，方法同a。

c.在加热/保温状态下，按“定时”键查看系统定时时间，但不能设置时间。

d.以上各按键在有效按键操作时，蜂鸣器短叫一声以示提示。

5.加热/保温功能

在热水器处于正常加热工作状态时，加热器通电，双色发光二极管显示红色(纯红色)，水温上升，当水温达到设定值时，加热器断电，双色发光二极管显示绿色（纯绿色），当水温低于设定值8℃时，加热器又重新通电加热，自动循环工作。首次进入加热/保温状态，检测到水温低于设定值时，系统优先进行加热工作。

6.定时功能

当处于定时状态时，定时灯亮，加热/保温灯不亮，数码管显示实测温，系统按定时间计时，直到定时时间结束，自动进入加热/保温状态。

7.断电记忆功能

系统断电后，原有设置的参数记忆，重新通电后按设置的参数继续工作。定时状态期间如果断电，若工作时间小于1小时，则调电前的工作时间清零，大于1小时，则定时时间减1小时。

8.故障报警功能

在通电情况下出现以下故障时，断开所有继电器，数码管闪烁显示“故障代码”（1S/次），蜂鸣器鸣叫报警，面板所有按键无效，热水器锁定在报警状态，必须排除故障后，热水器方可恢复工作，并且系统中的设置参数不丢失。

1.当检测到干烧，（连续14秒检测到温升斜率≥30℃/分钟）数码管显示E2，故障要排除并重新上电才可解除。

2.当传感器开路或短路时，数码管显示E3。故障排除后自动恢复当前工作状态。

3.系统进入加热后，当检测到连续1小时的温度变化≤±3℃，数码管显示E4，故障要排除并重新上电才可解除。

4.当连续30s检测到水箱温度≥86℃，数码管显示E5，故障要排除并重新上电才可解除。
