807/20瓦电位器调节5V 2.1声道立体声数字功放音频2.1功放板

申明：

1）拍单没有留言或是旺旺说明型号相对应的配置定义，仓库无法配单发货！

2）其他部分款式，只供参考不在发货范围，

不接受者请勿拍；

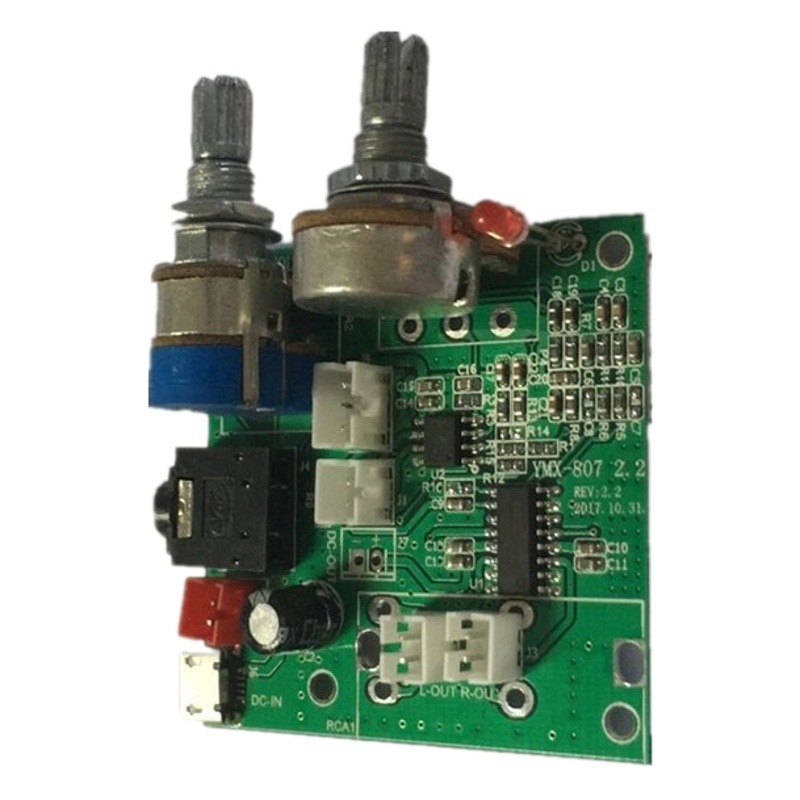

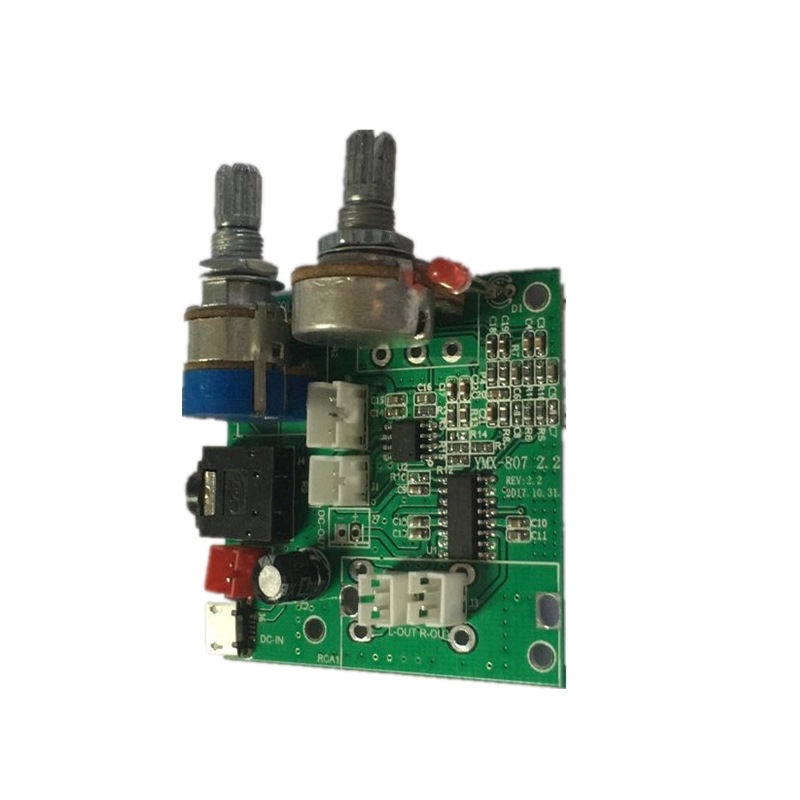

   音频功放板5V20W瓦2.1声道数字功放音频模块迷你功放板音频放大板（szymxtv@YMX-807 2.1声道功放板 最佳DIY选择,欢迎选购（请注意后面的产品选择条件要求，不然会出现带不起或是失真或是最大音有破音现像）

现推出升级版：

A：主板音源输入采用两路音源处理方便实用多功能--双声道3.5音频耳座+3P音频输入，在3P座连接了音源时如果3.5耳机座一插上另一路音源时3P这路的自动断开

B：预留出电源输出端（与本公司解码板配套用时，解码的电源可以在这里取电从而实现了调节板能控制总电源，也就是解码板和功放板的电源），这一个端子标准出货是没有焊上，需要时请留言上，不留言者都是按常规发货

应用领域

手提电脑、桌面插卡音响、台式电脑、低压音响系统、音乐手机等

   本连接5V/2.5A供电时，经过外围硬件处理最大功率可以配置接15W到20W:电源电压DC直流电压4.9-5V，电压不能高于5V；电流2A-2.5A

   要提醒的是如果电源功率及喇叭达配不好，还有音源的电平达不到要求，功率自然就达不到，需要现场听音质欢迎到工厂听音质效果。

选择条件要求

  电源要求：DC直流电压5V(4.8-5V)，电流要有2A以上;（如果从USB这里供电时电源本身要足功率2.5A以上同时电源线也要能过这么大的电流，往往有的电流有这么大但是线过不了还是一样的；其次移动电源要使用原装正品的厂家且要保证放电能力要达标（因为这类产品是锂电通过升压的方式）,山寨不但电流跟不上也不恒流不稳定，特别是它的瞬间电流跟不（带不起或是失真破音）容易损坏板子，要注意！！

喇叭要求：

（Satellite）左右声道副箱喇叭：选用4欧（Ω)/5W全频喇叭。（USB供电时请选用4欧3W）

（WOOFER）低音喇叭：选用3欧-4欧（Ω)10W-15W低音喇叭。不可用6欧或是8欧低音喇叭；（USB供电时请选用4欧5W）

  音源：可选用PC，MP3，手机。

  低音喇叭装主箱体，两个全频副箱装两个全频喇叭，三个要分开，主箱体建议开一个50-60MM的倒相孔，箱体请选择木质的

  全频音频输出可选2.0P插座或RCA插座，发货默认是2P座，如是需要RCA插座请留言上，不留言者按常规默认发货

  低音喇叭一定要搭配好然后装到箱体做好倒相孔，其他的密封好，更要注意喇叭阻抗及口经和高度，如果阻抗及口经不合它的音符行程就不够，不但声音小也没有低音哪股撼动同一个板子用如下的两个喇叭对比，都是4欧的：左边也是4欧的声音不但很小，音质也很差；右边这个就很好

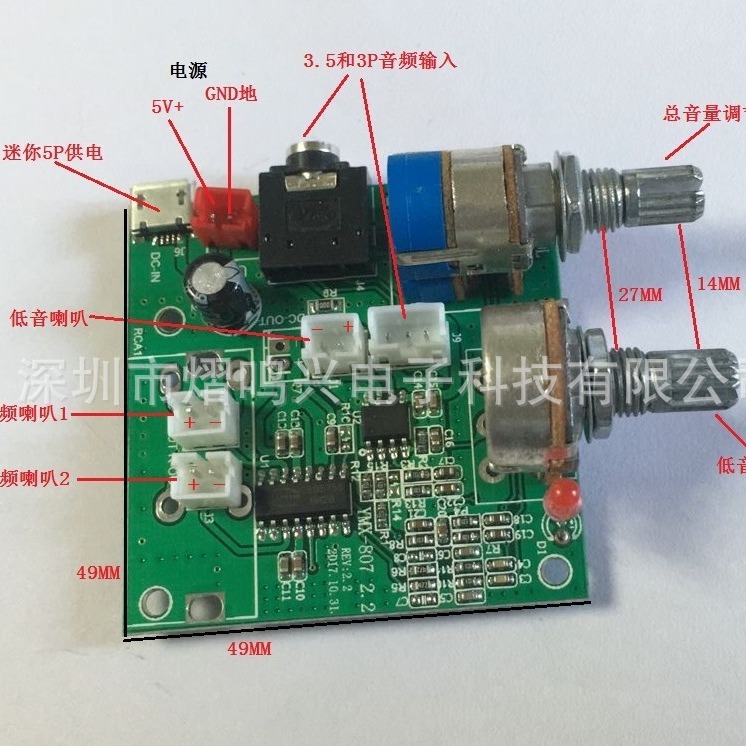

  产品接线图如下：
