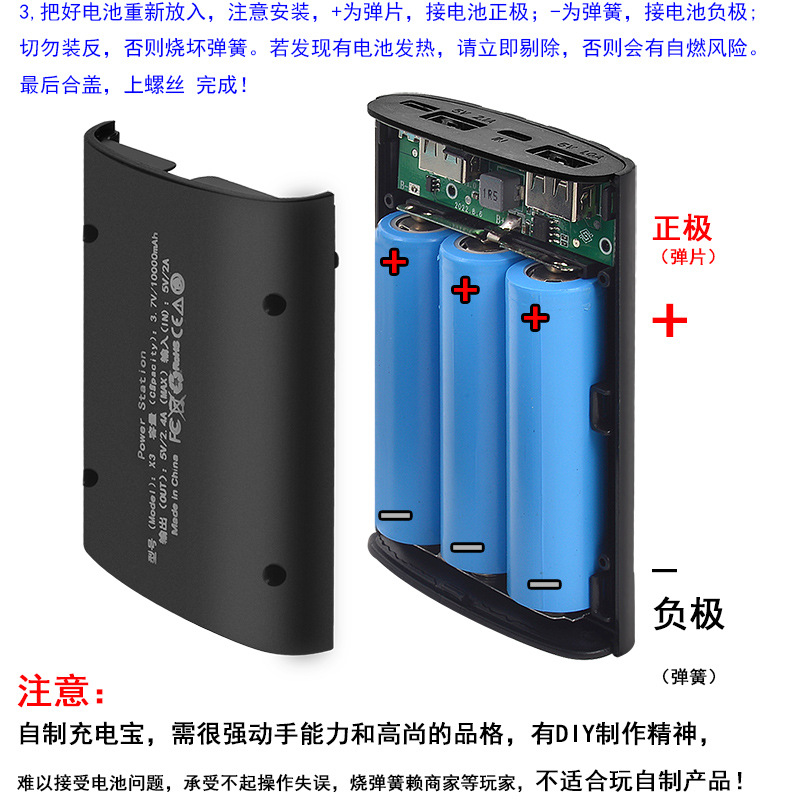

注意：弹片为正极，弹簧为负极,请正确放入，切勿一正一负，否则烧坏弹簧！损毁产品！

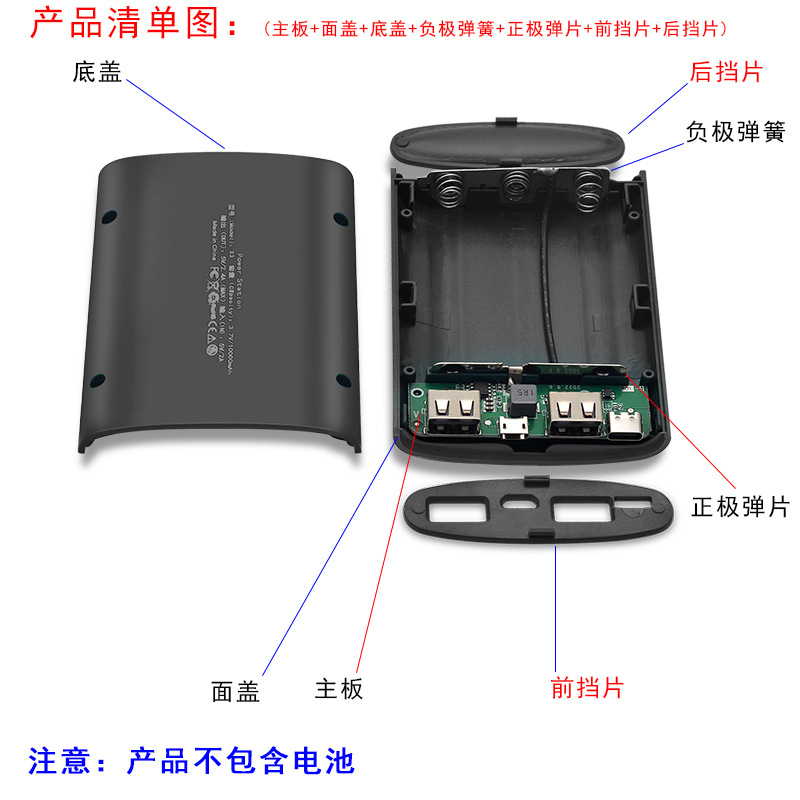

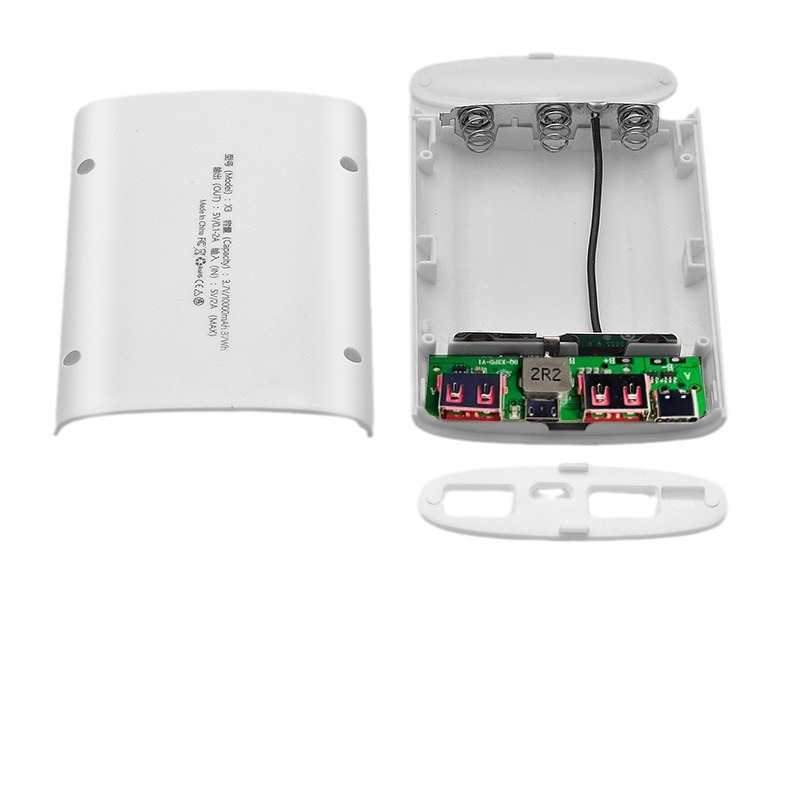

产品仅包含外壳和主板（免焊型）不包括电池，不送充电线。

模具：3节18650(指示灯款)

型号：X3

电池类型：3.7V18650电池（平头，无保护板，内阻低于50毫欧,1C放电倍率，每节电压必须在3.3-4.2V之间），不可使用尖头电池，不支持改装或放入其他不符合要求的电池！）

功能参数：

普通版：

双USB输出：5V/2.4A（MAX）；

输入：5V/2.1A;

输入接口：Type-C口和Micro口（不支持PD）

快充版：

USB输出：5V/3A，9V/2.5A，12V/1.87A (多口同时输出只有5V）；

IN输入（micro）：5V/3A，9V/2A;

Type-C输出：5V/3A，9V/2.22A,12V/1.67A(支持PD协议才有输出)；

Type-C输入：5V/3A，9V/2A，12V/1.5A（支持5V边充边放)；

QC:18W; PD20W; SCP:22.5W

注意：若手机私有协议不支持（USB无快充），可以使用PD充电（TYPE-C输出），PD公有协议输出更稳定。

其他功能：长按按键3秒开启小电流模式，双击关闭总输出 。

快充规格（支持协议）:

（带数据传输充电线，有以下协议之一即可通讯握手成功）

支持5V,9V,12V电压档位输入/输出；

兼容BC1.2、苹果、三星手机快充

集成 华为SCP22.5W超级快充输出协议；

集成 QC2.0/QC3.0高通 输出快充协议；

集成 FCP华为、AFC三星 输入/输出快充协议；

集成 USB C DRP 协议，支持输入/输出快充；

集成了USB Power Delivery (PD2.0/3.0) 协议

支持PD2.0/3.0 输入/输出

PPS 支持 3.3V~11V，20mV/step 输出电压档位

充电规格：

支持18W充电，电池端电流自动调节，充电电流可达5A。

放电规格：

输出电流能力：5V/3A;9V/2.22A;12V/1.67A

内置输入过压、欠压保护；

集成输出过流、过压、短路保护；

自带电池过充、过放、过流保护

内置IC过温保护；

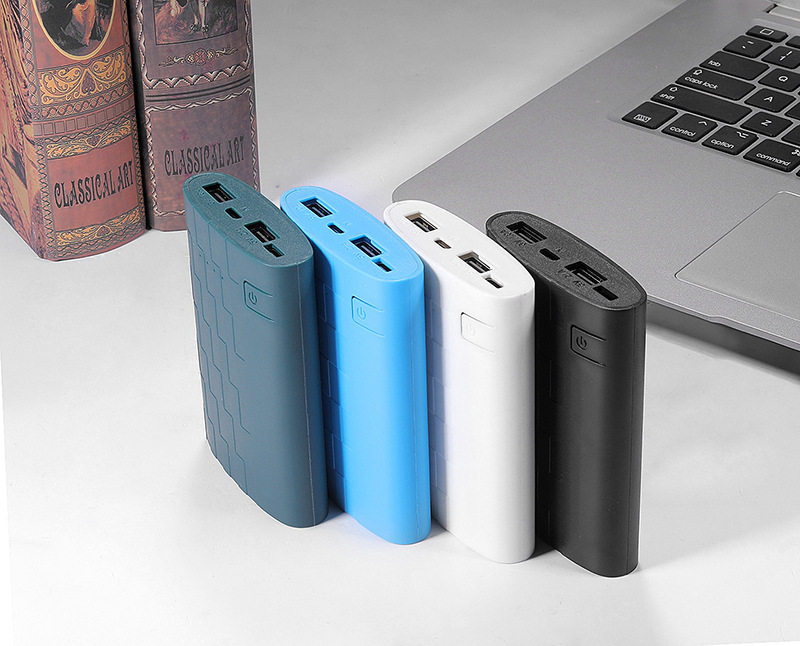

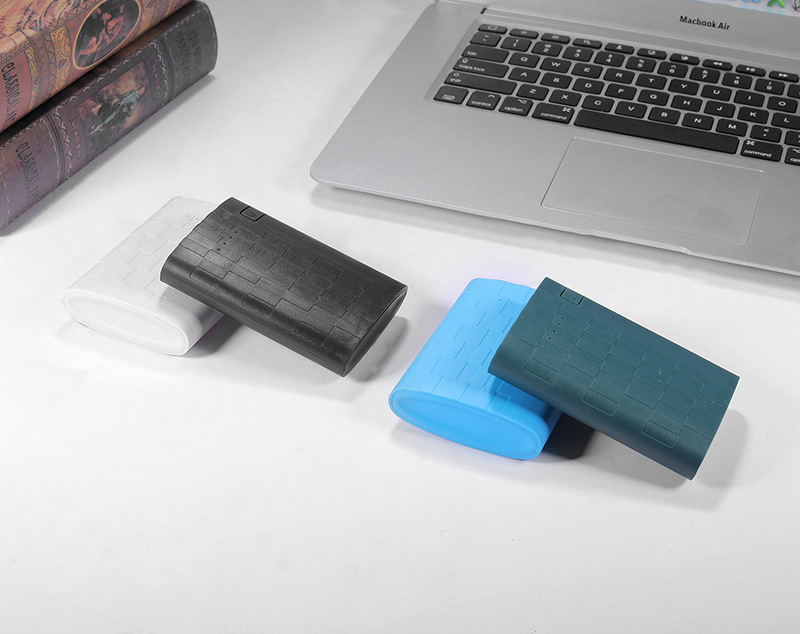

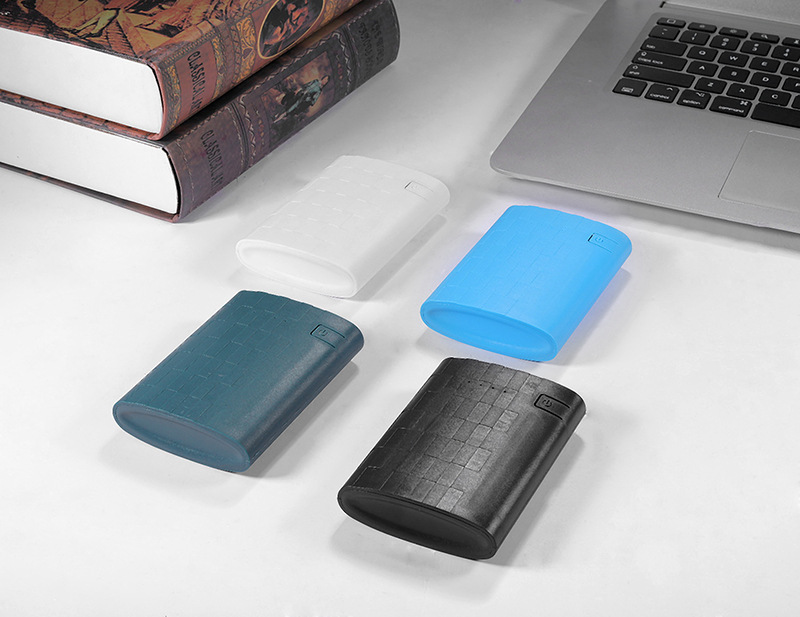

颜色：黑、白、蓝、绿

有效电压：3.3V-4.15V（弹簧有压降）

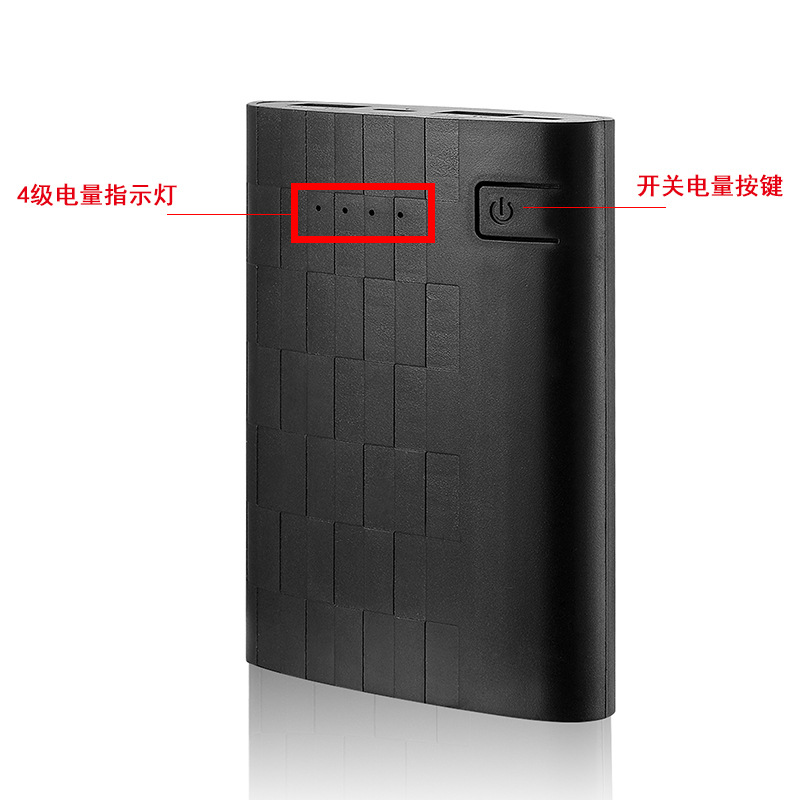

电量显示：4级指示灯电量显示，按照电压计算法计算，电池请使用性能比较高的，电压稳定的。如果太差的电池压降会过大，指示灯电量就会掉得快，几乎输出都停留在第一第二个电量了。非工作状态智能自动关机

特色功能：主板加装了防装反保护，电池装反，不烧主板。重装正确，就可以正常使用，但切勿一正一负，并入破皮电池，损坏电池，老化严重的电池，否则会造成电池直接短路烧弹簧。

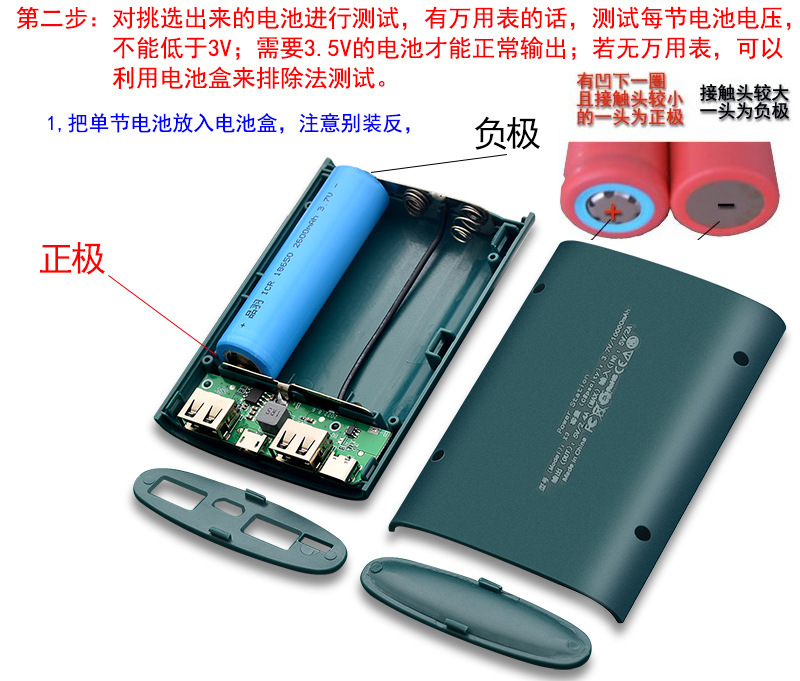

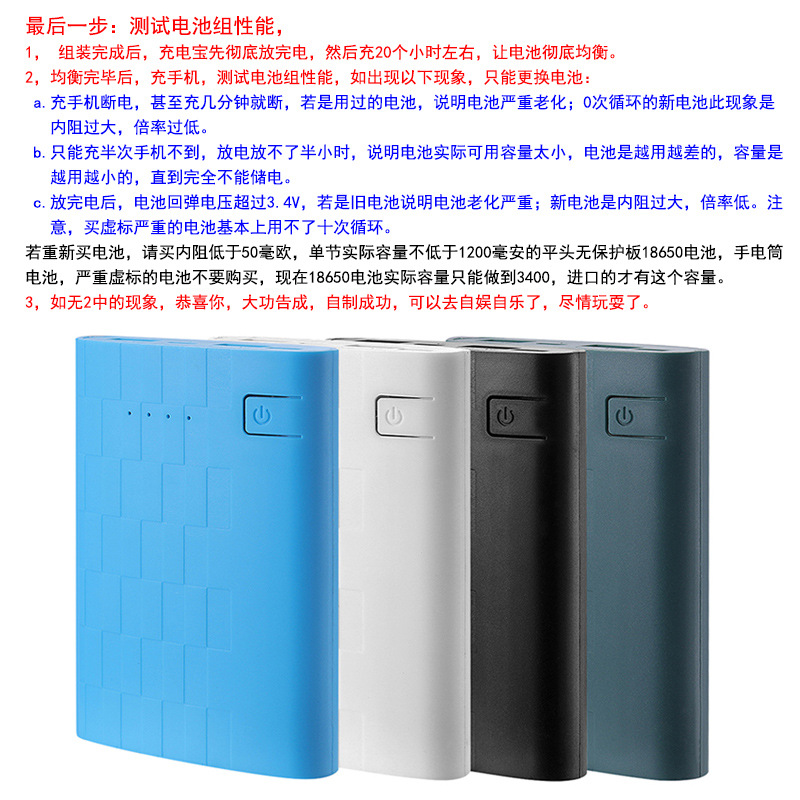

以下是X3电池盒DIY制作教程：
