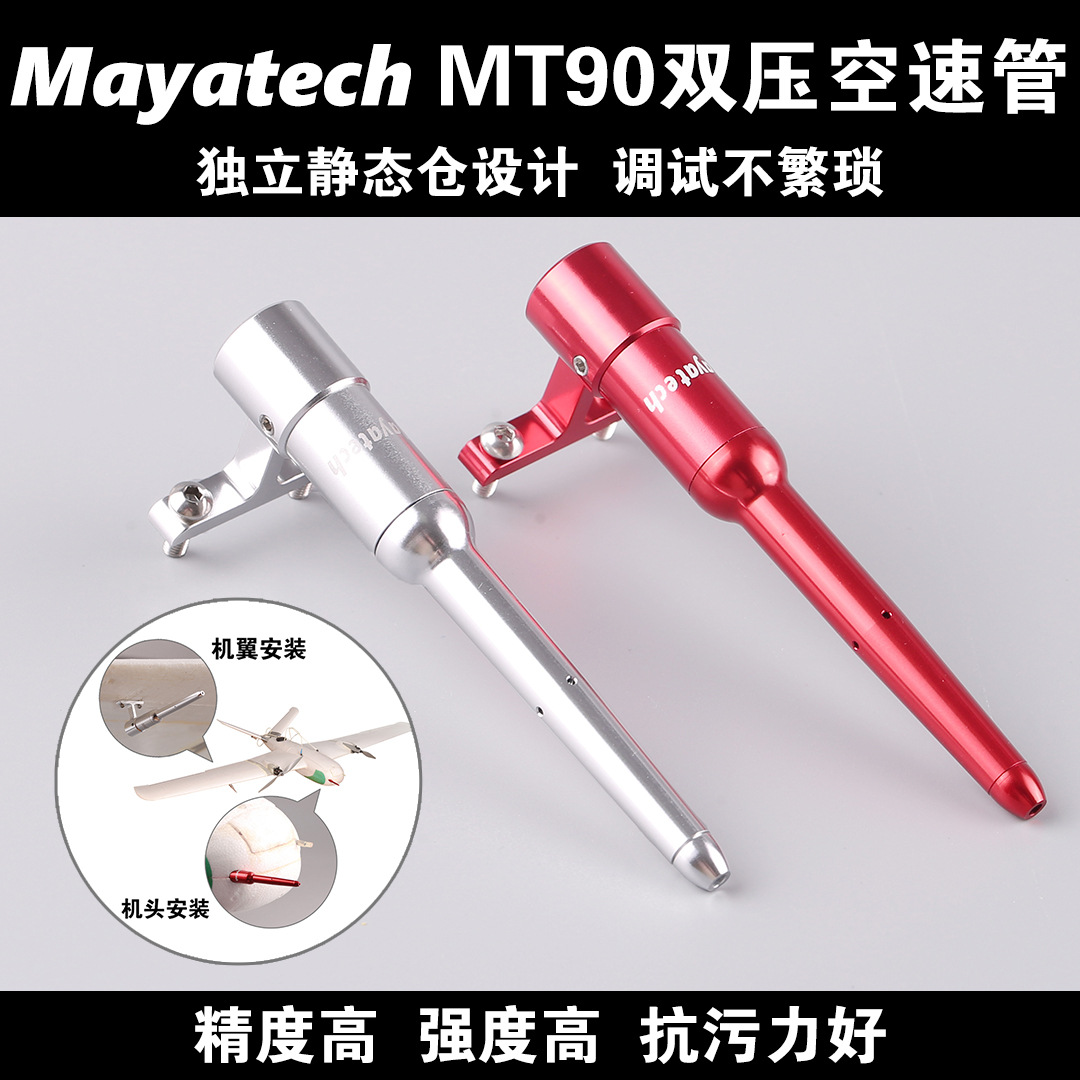

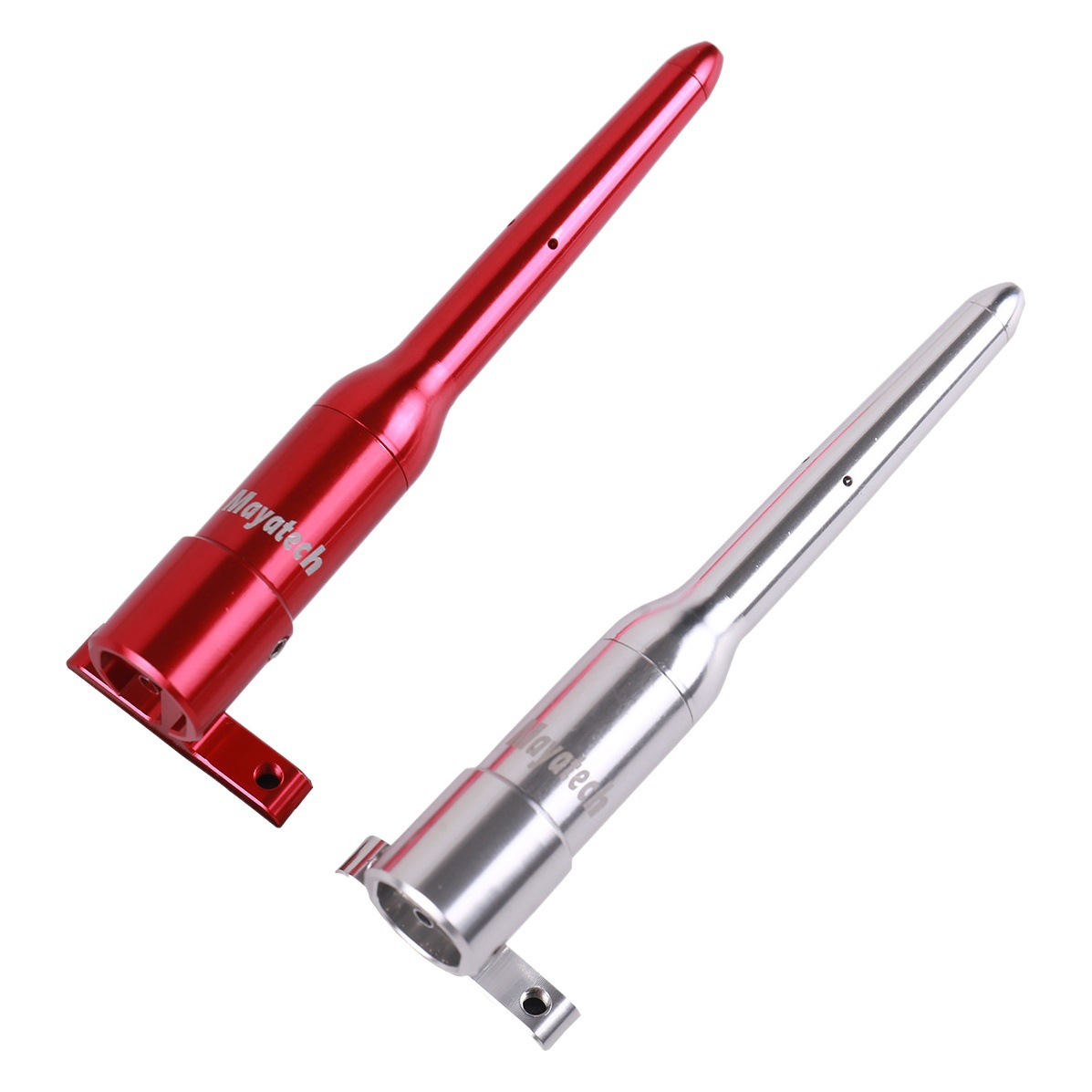

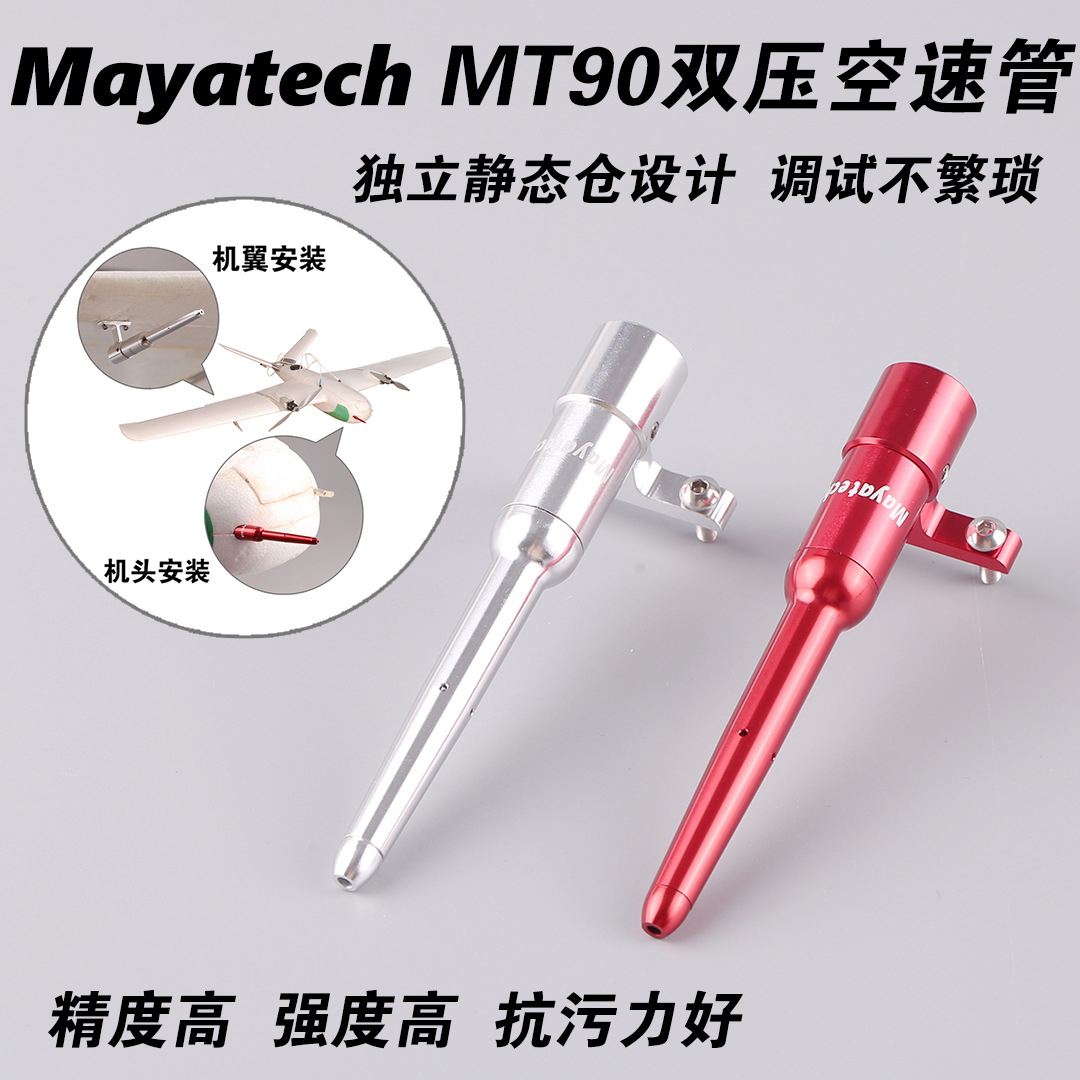

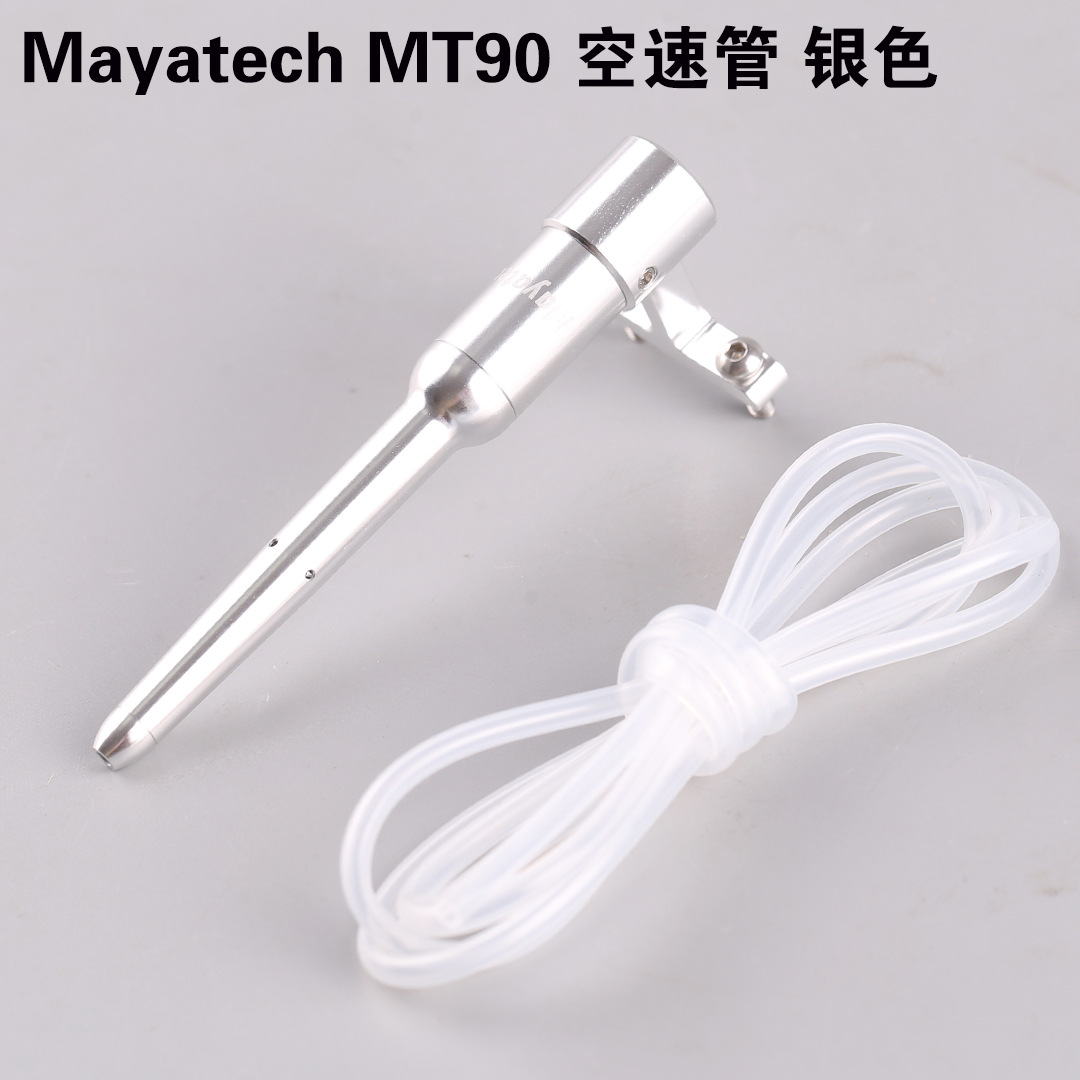

Mayatech MT90 动静双压空速管

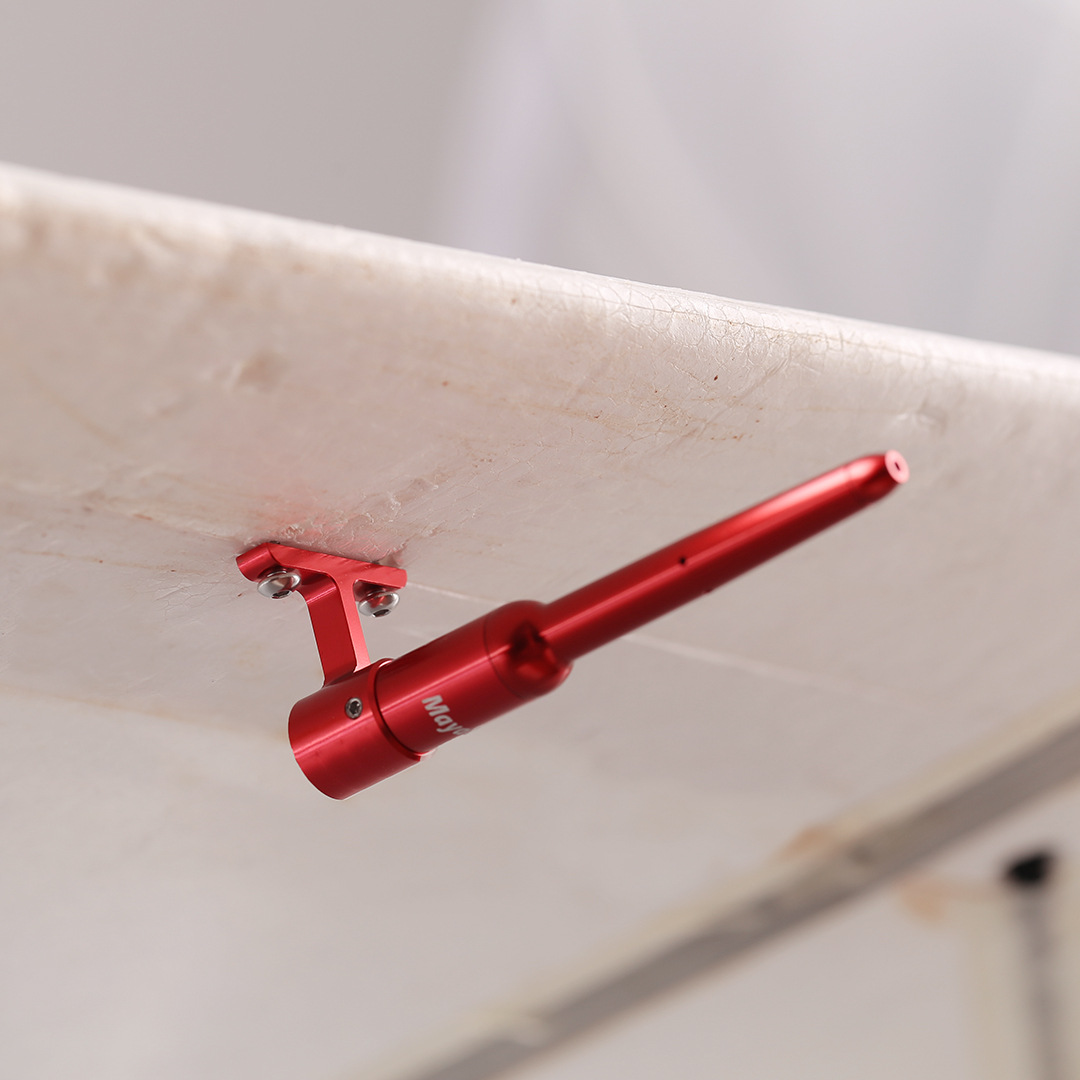

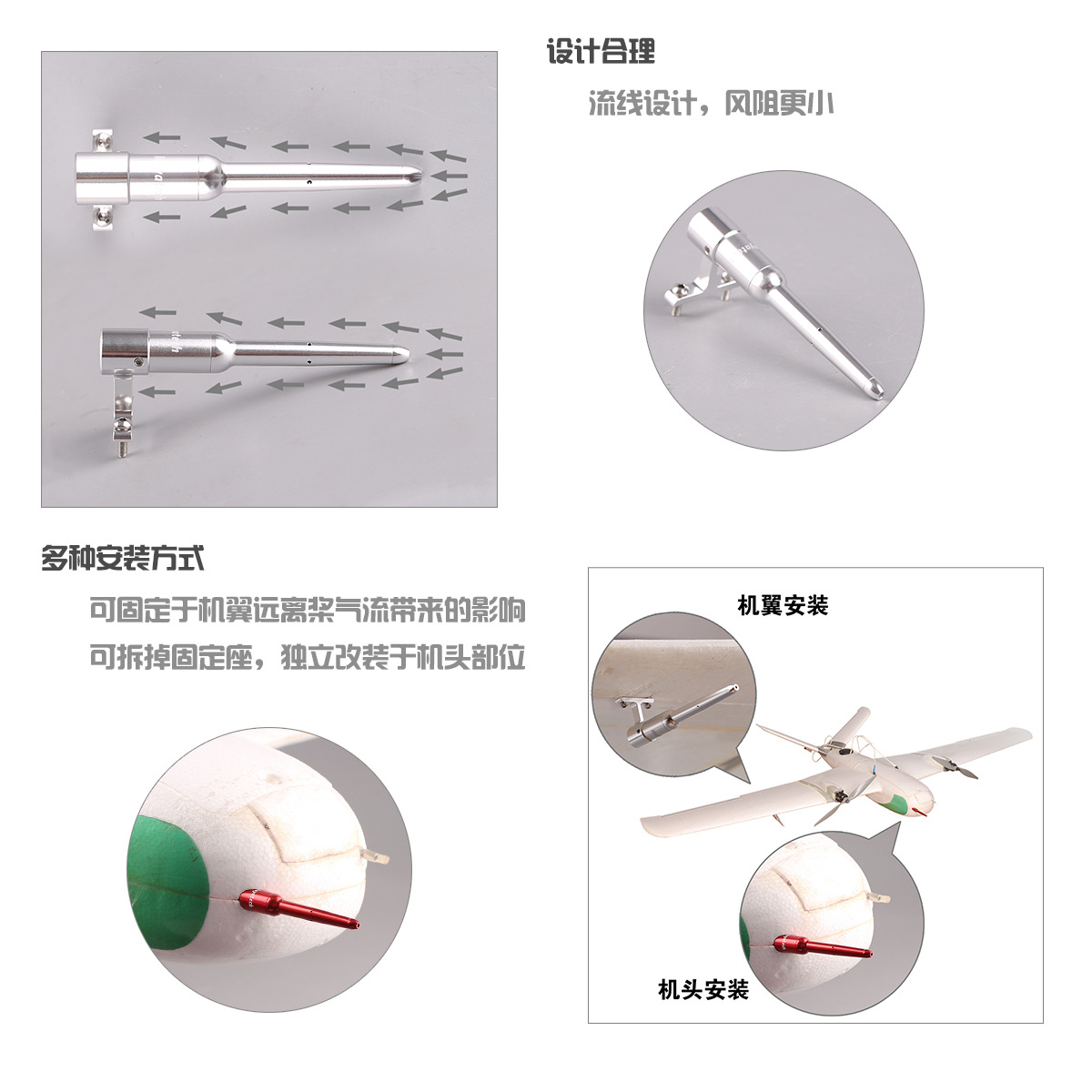

注：如果你的飞机前方有螺旋桨，动态管必须按在一个机翼上，或者至少在机身的下方，以避开螺旋桨气流。静态管可以安在任何地方。

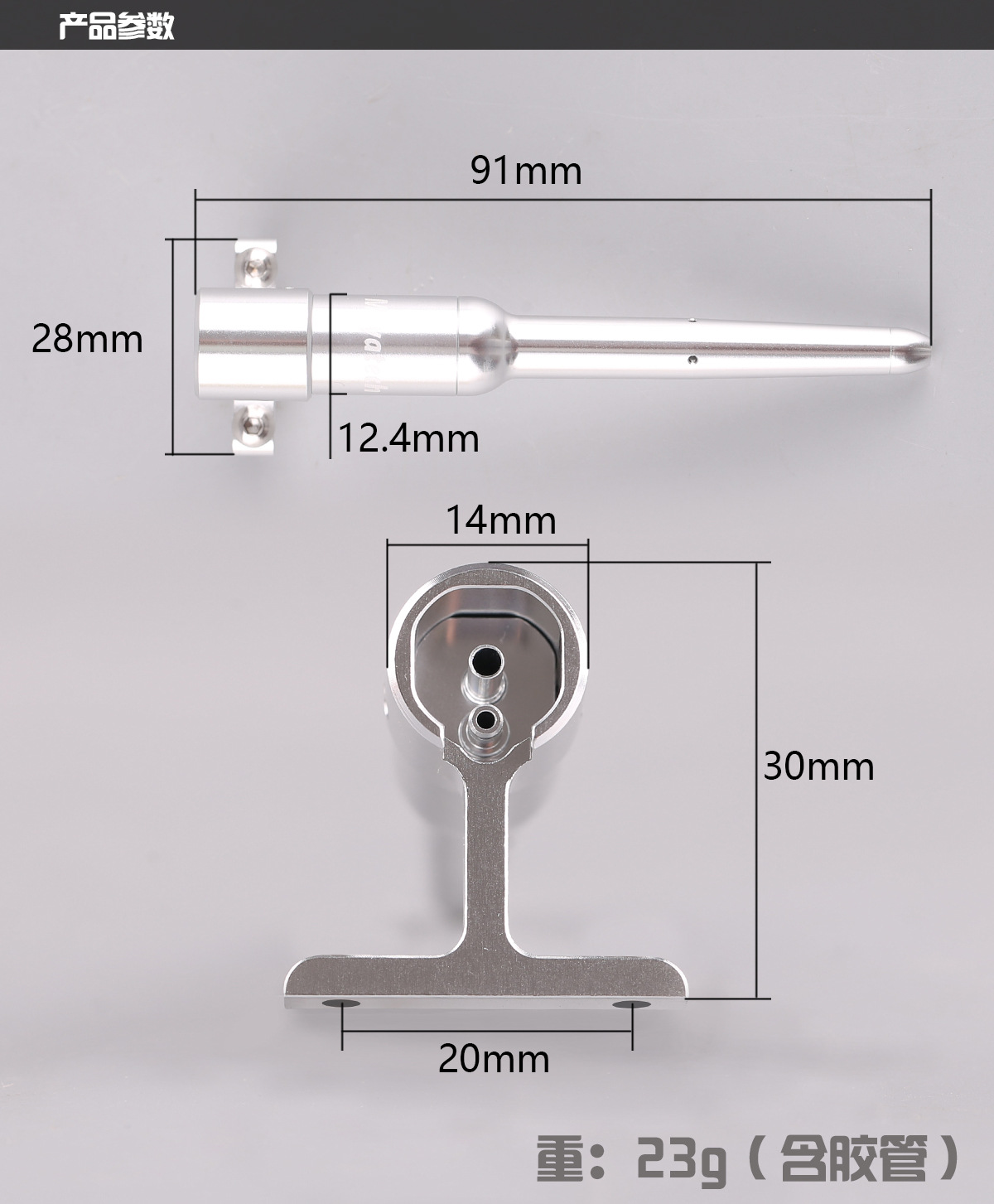

皮托管内外径：2*4mm   （批次不同会有些许区别，仅供参考）

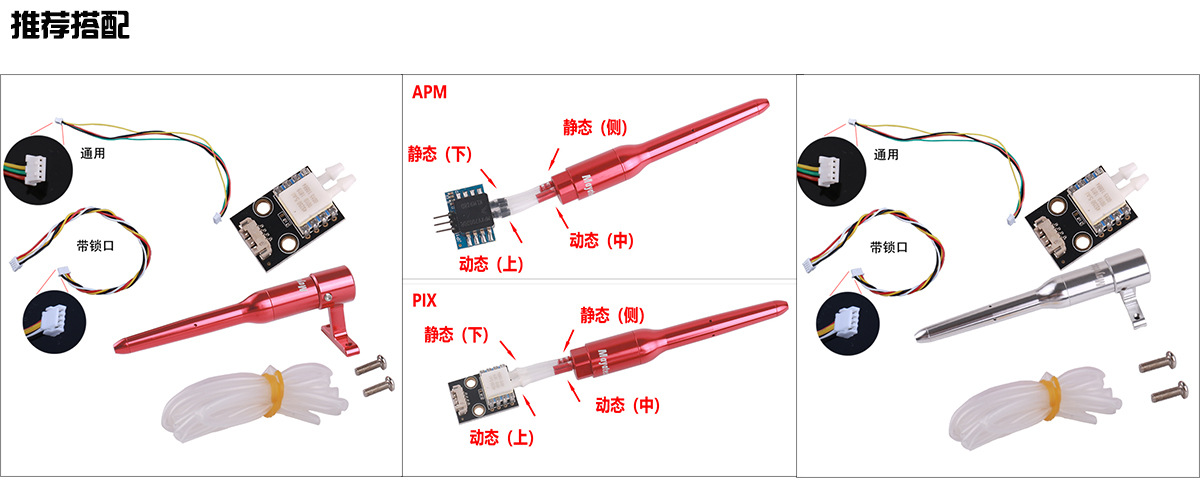

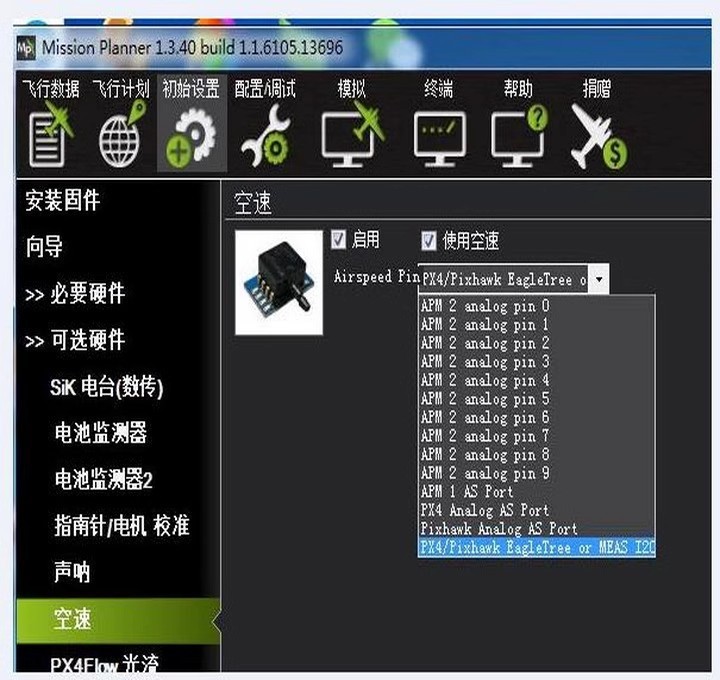

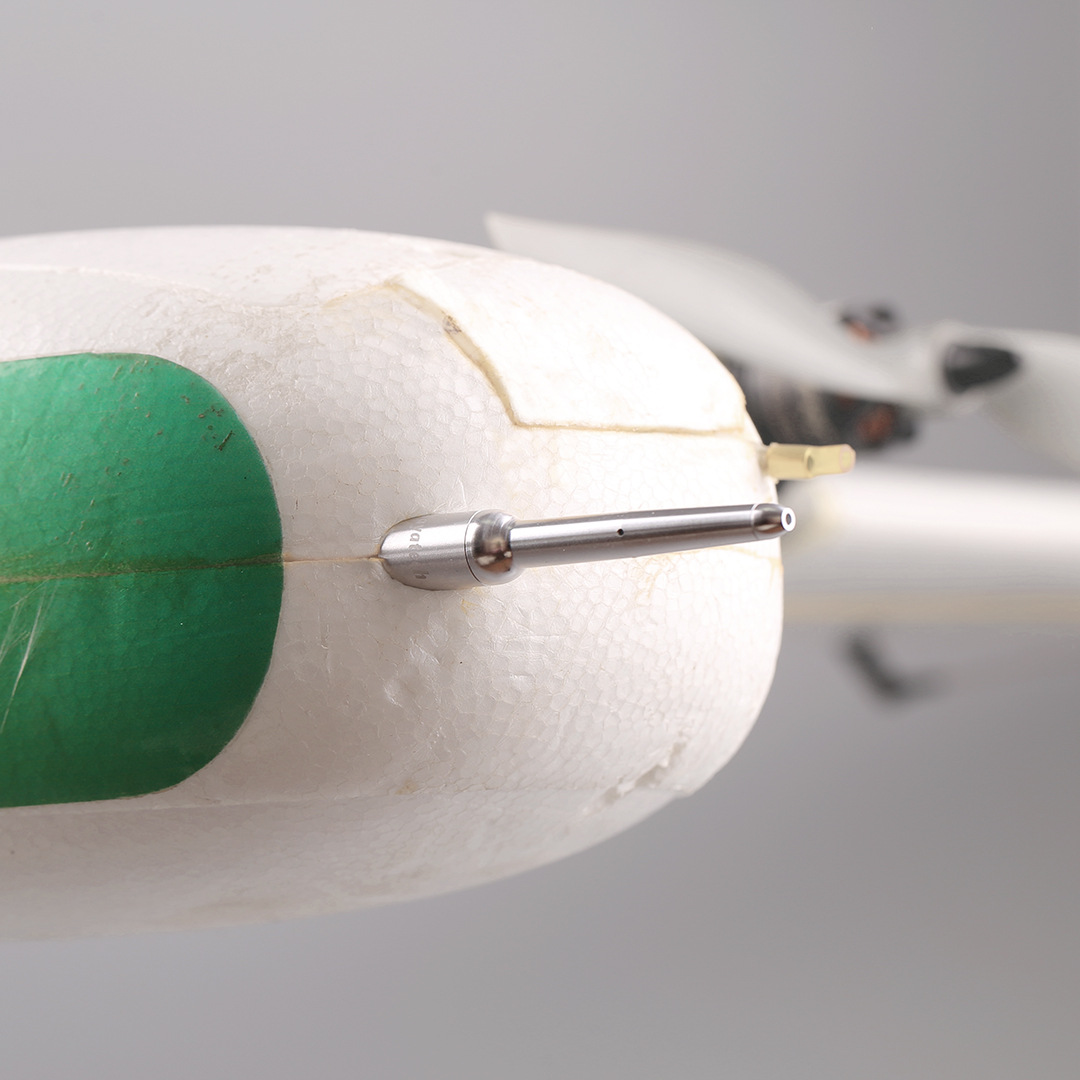

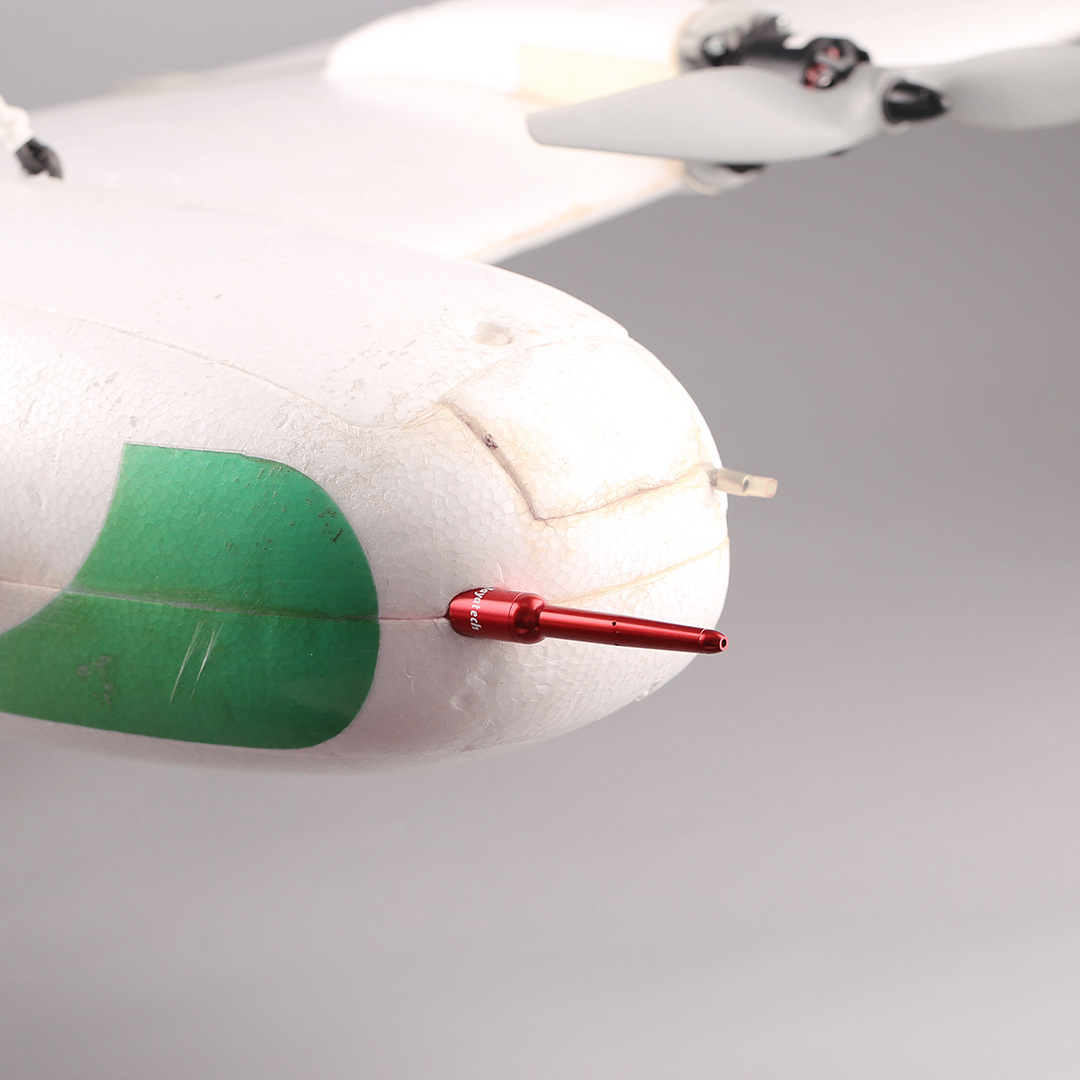

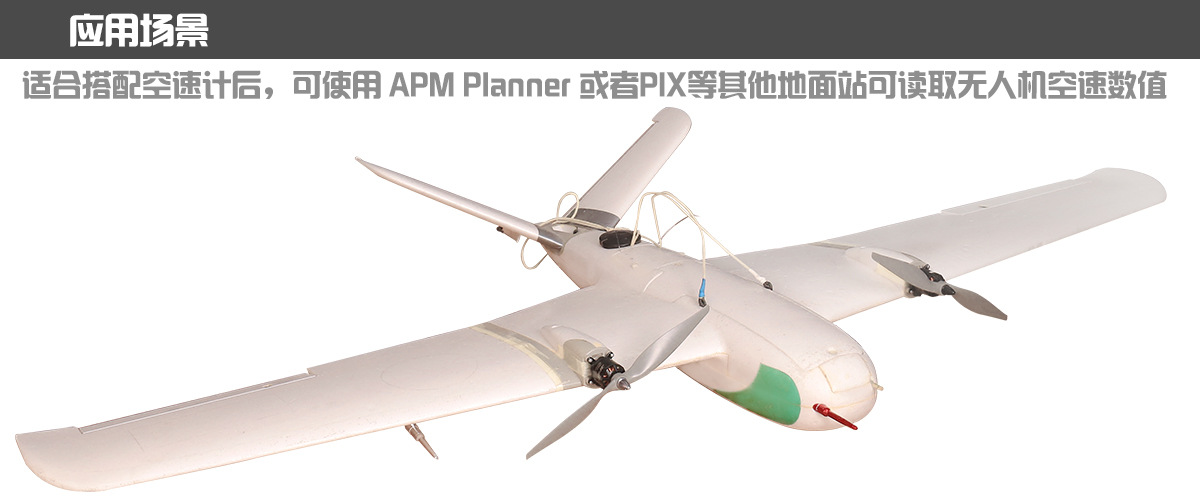

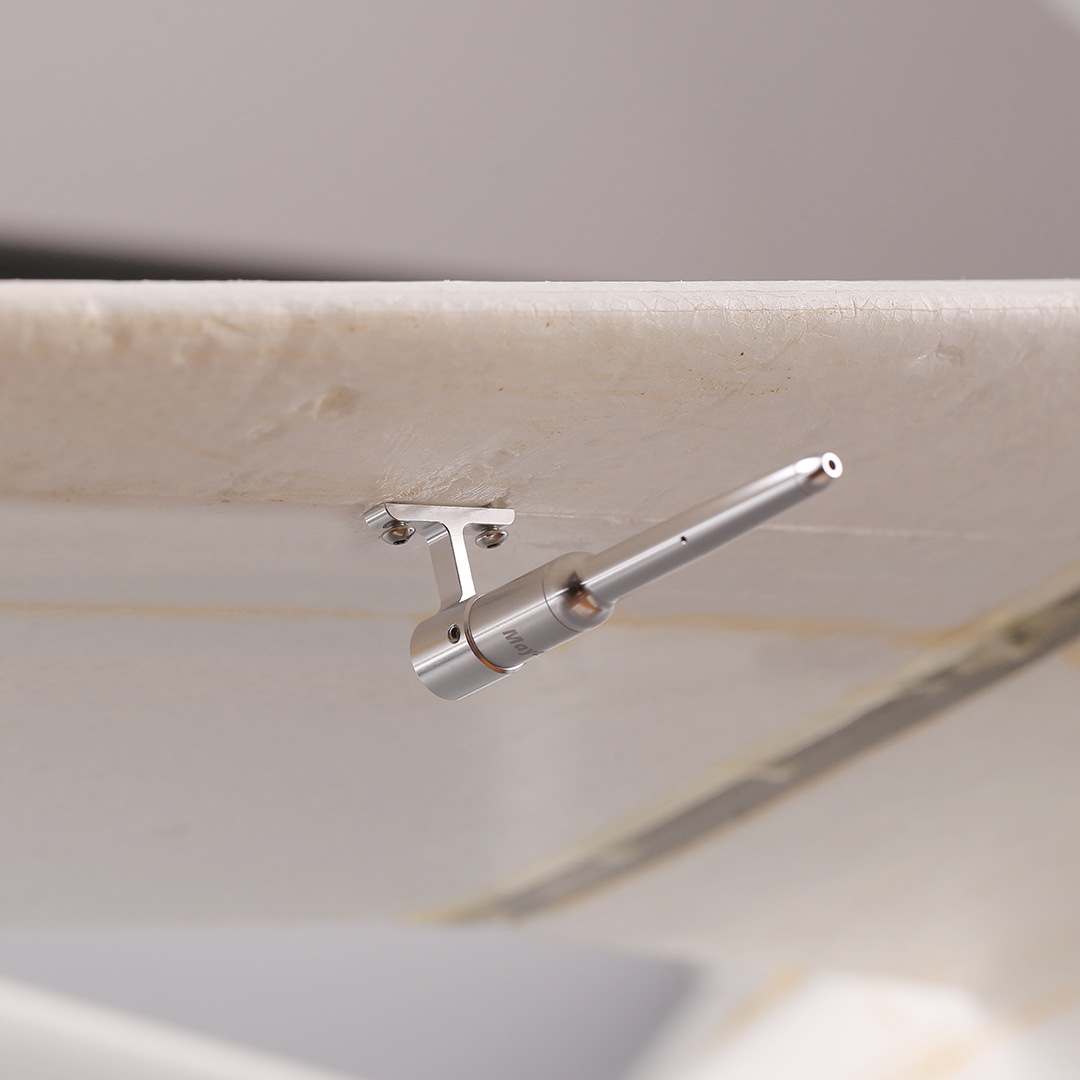

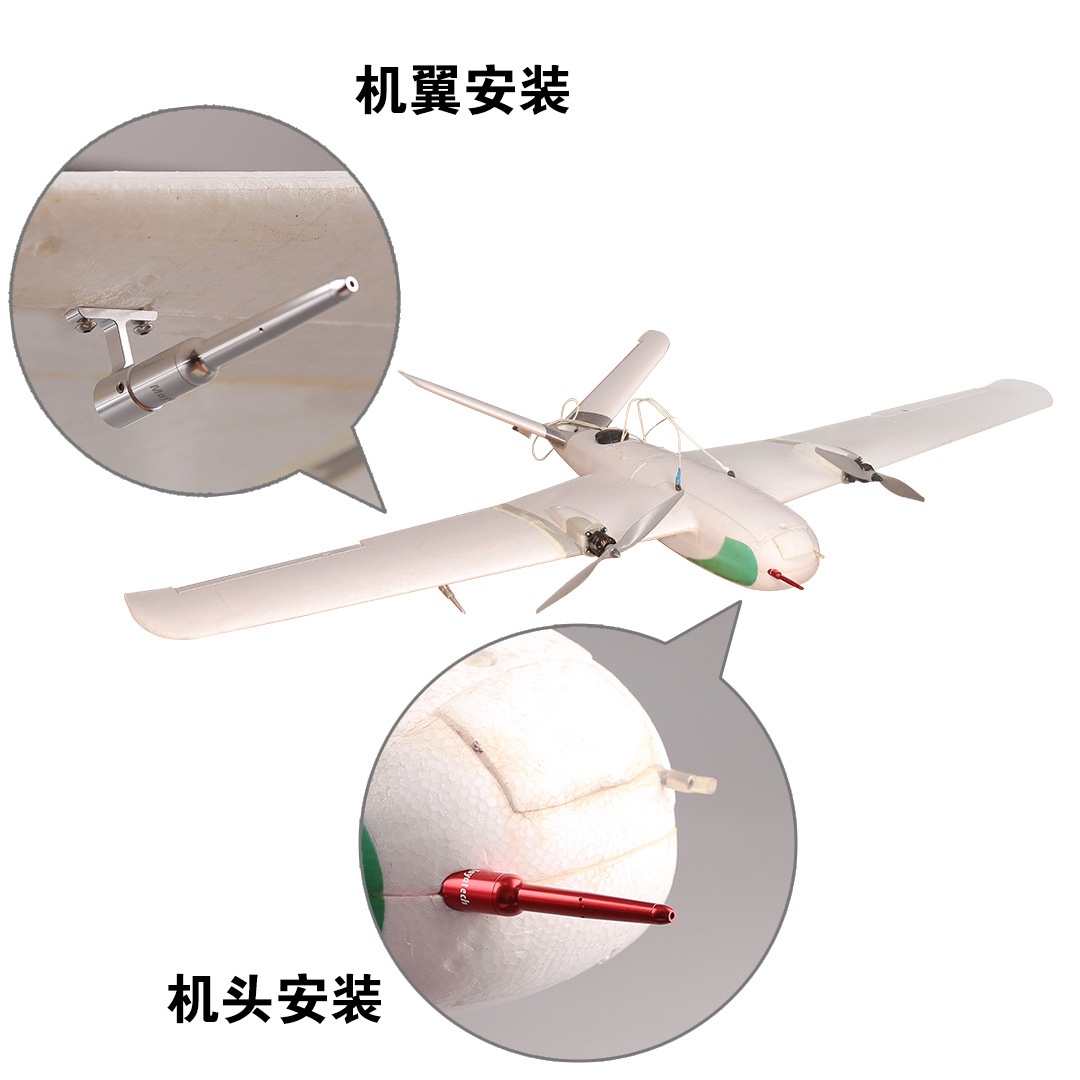

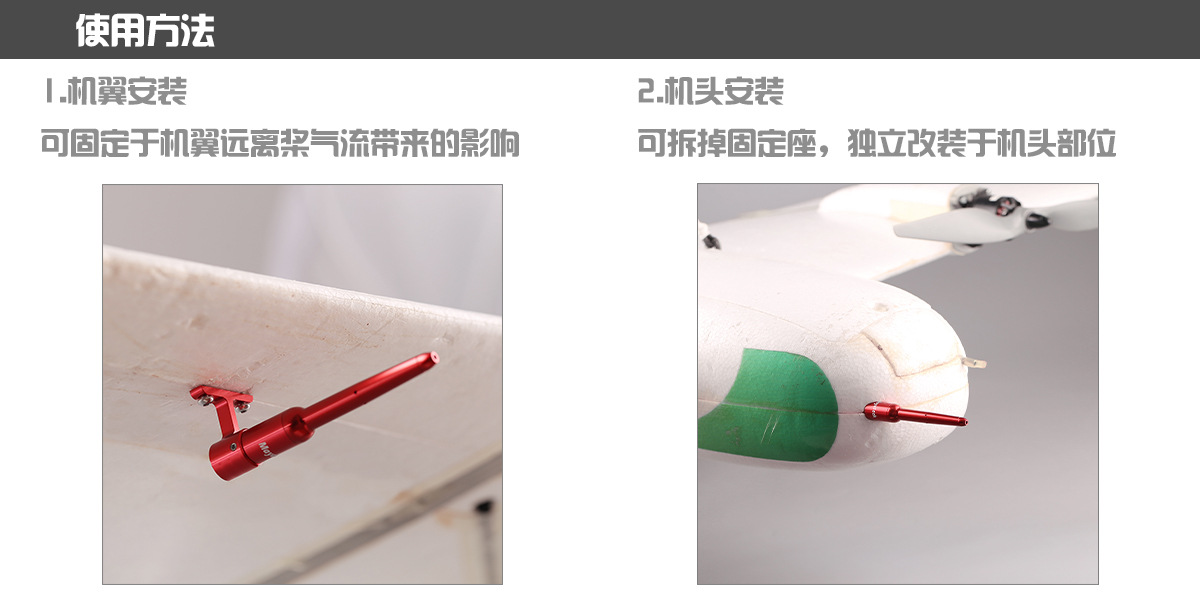

使用示例

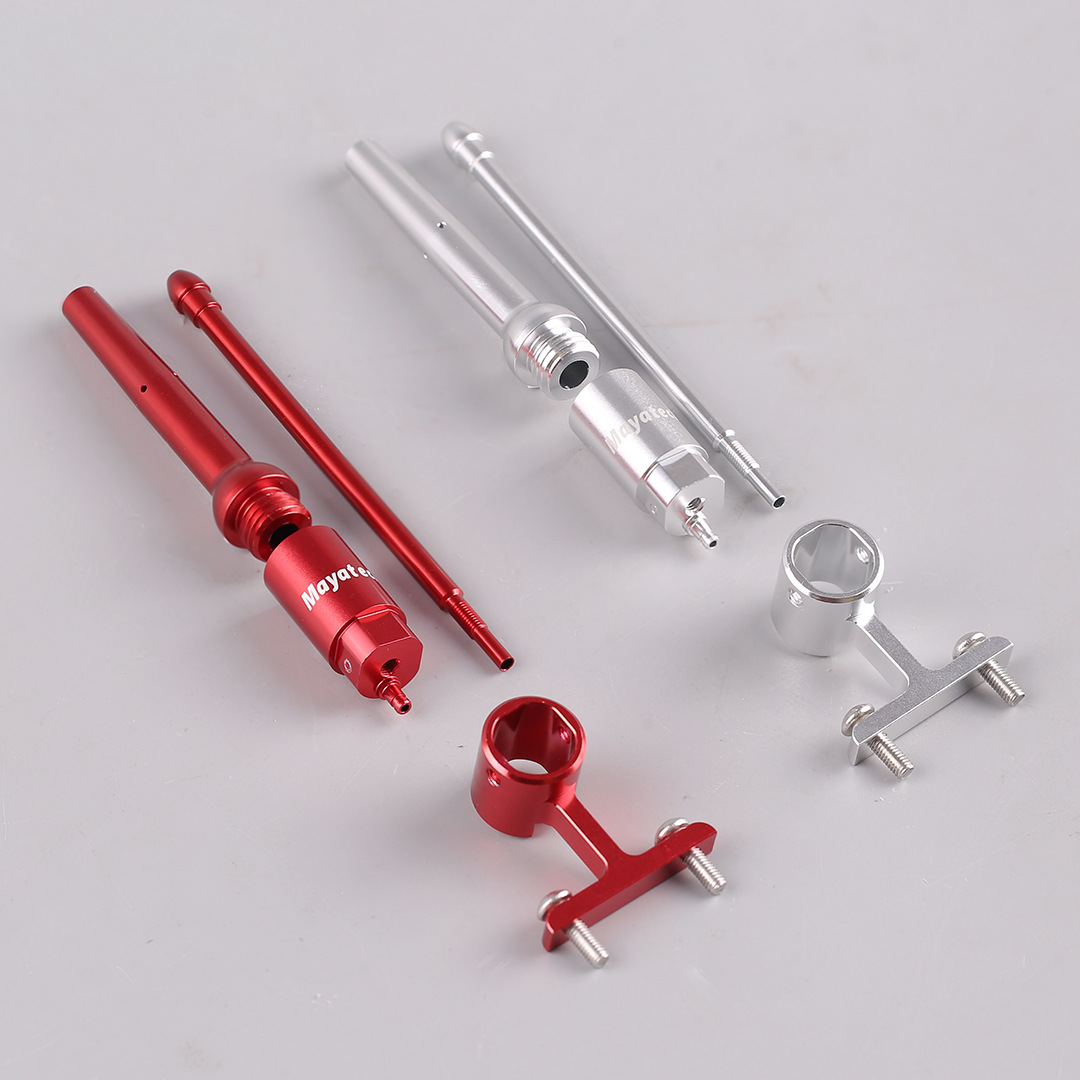

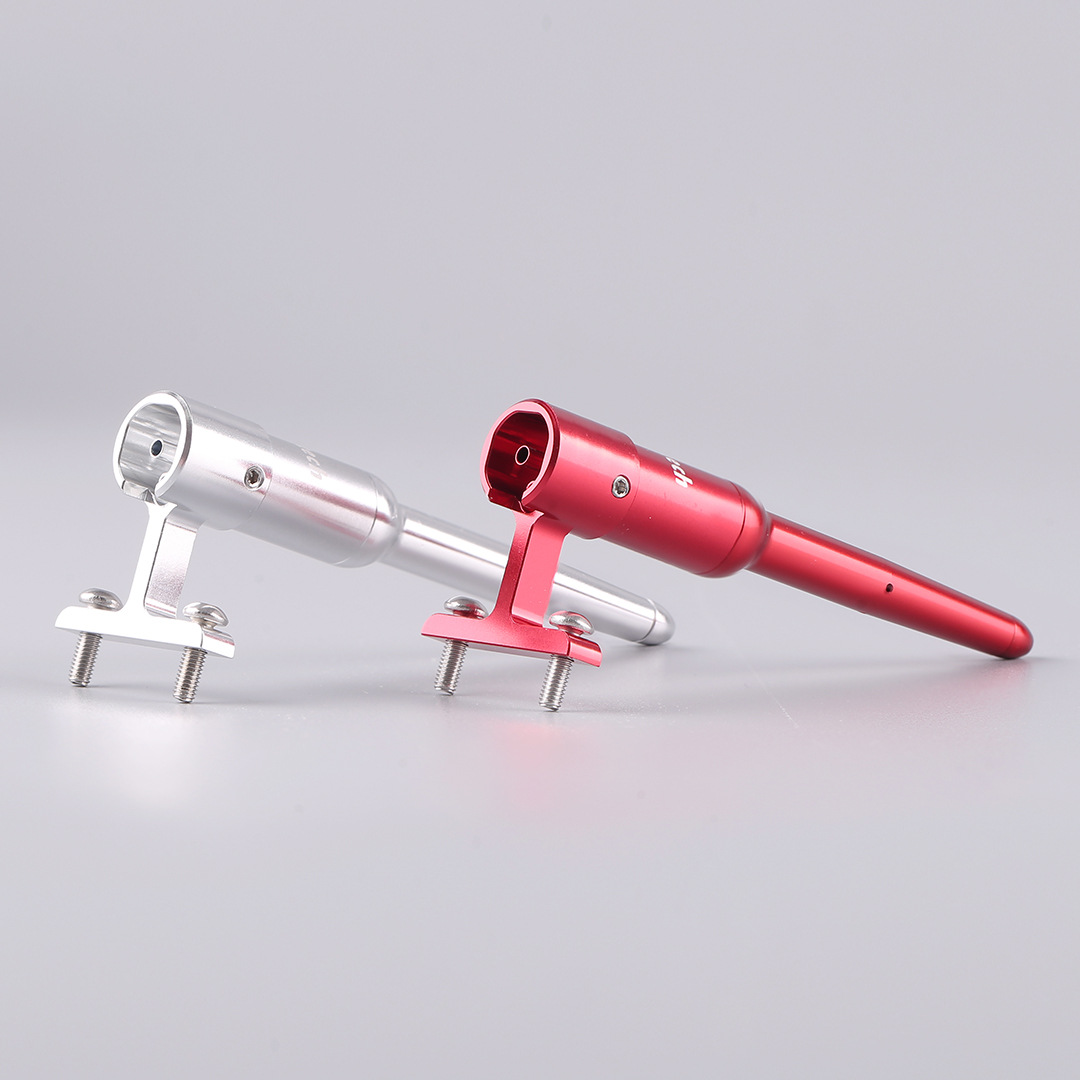

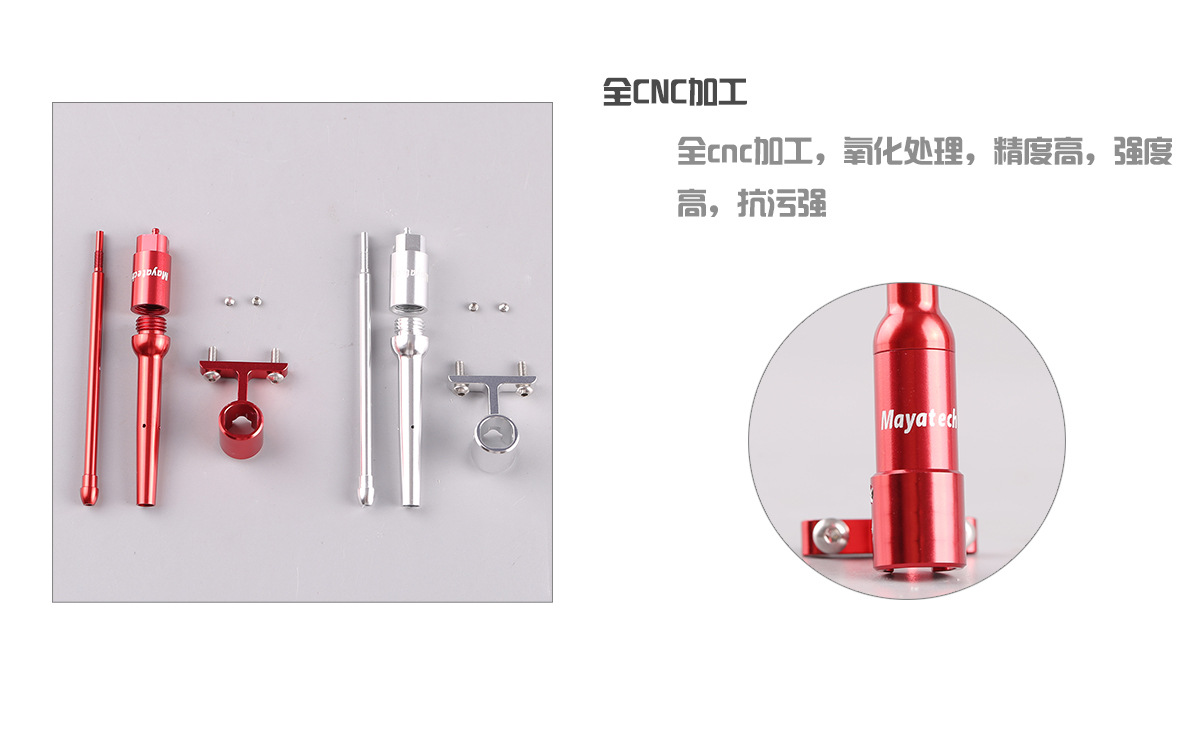

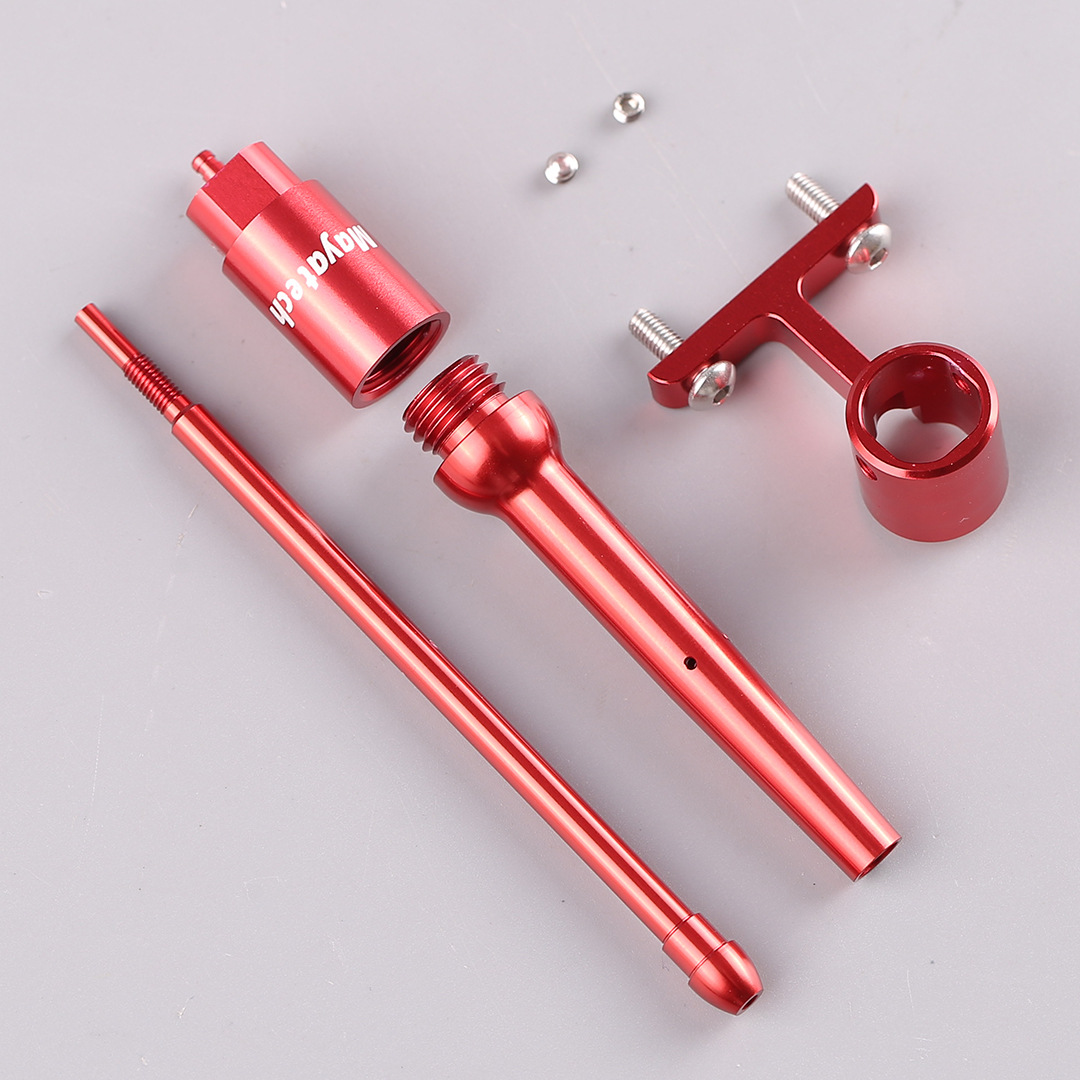

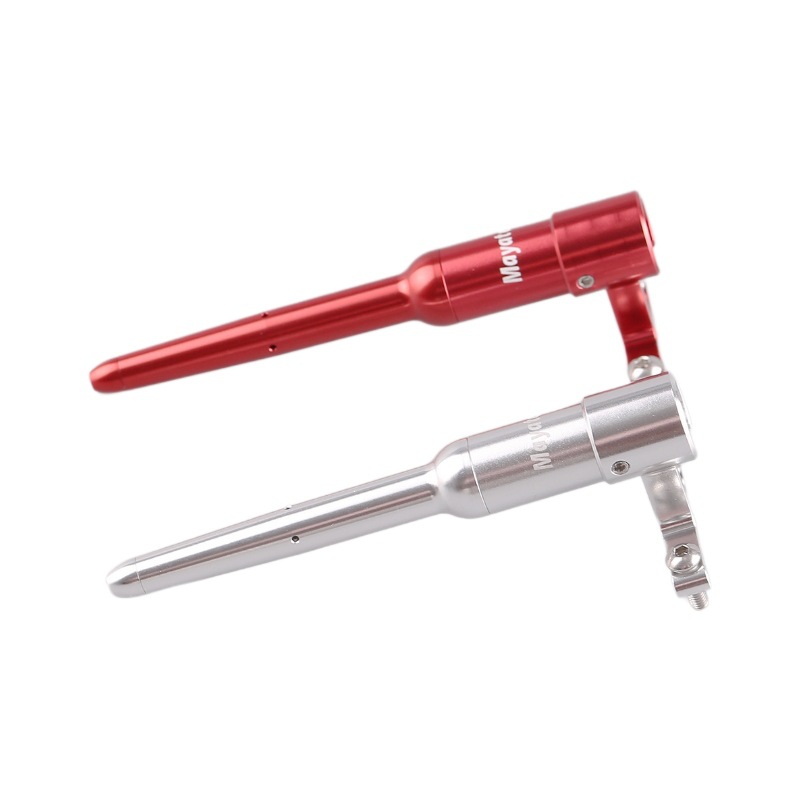

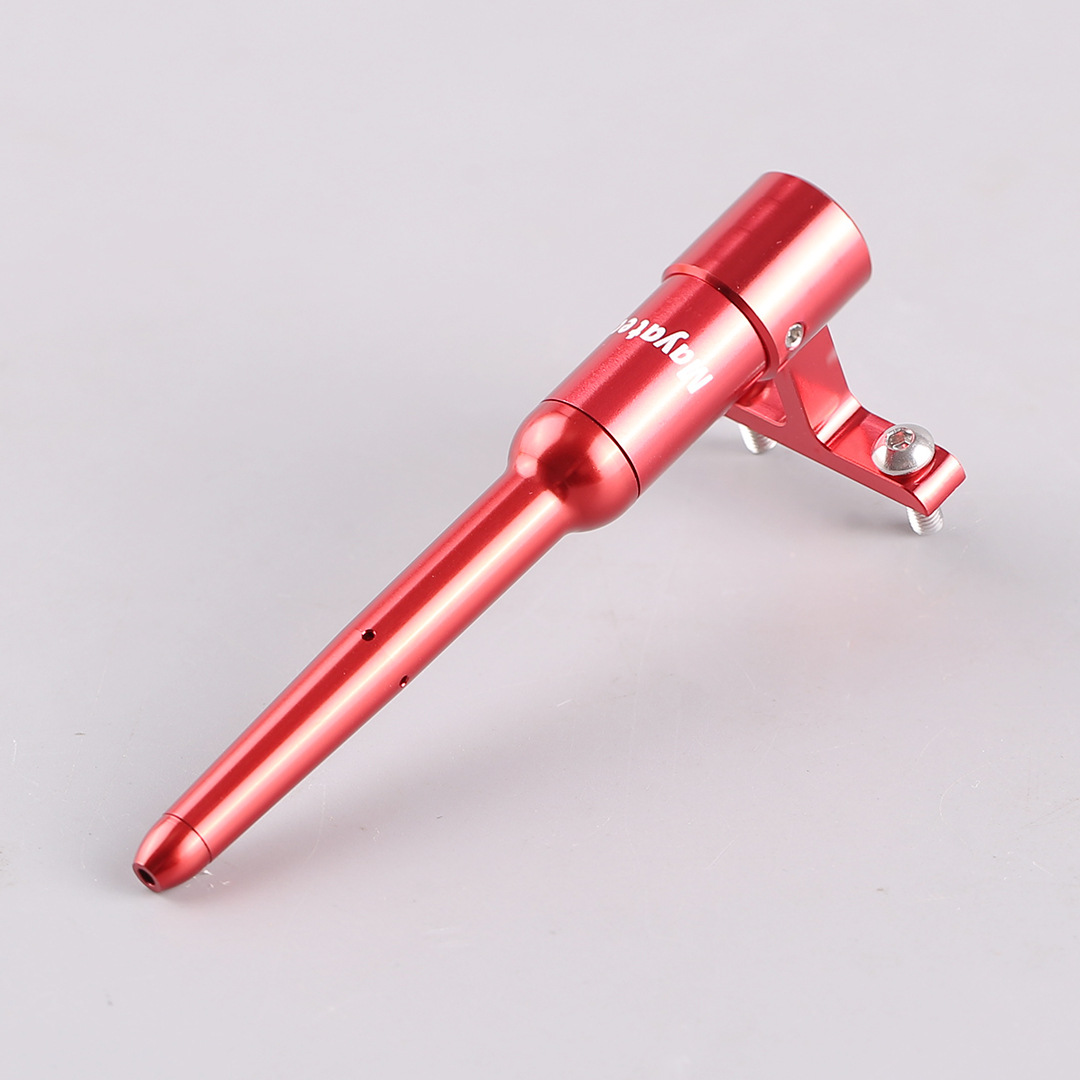

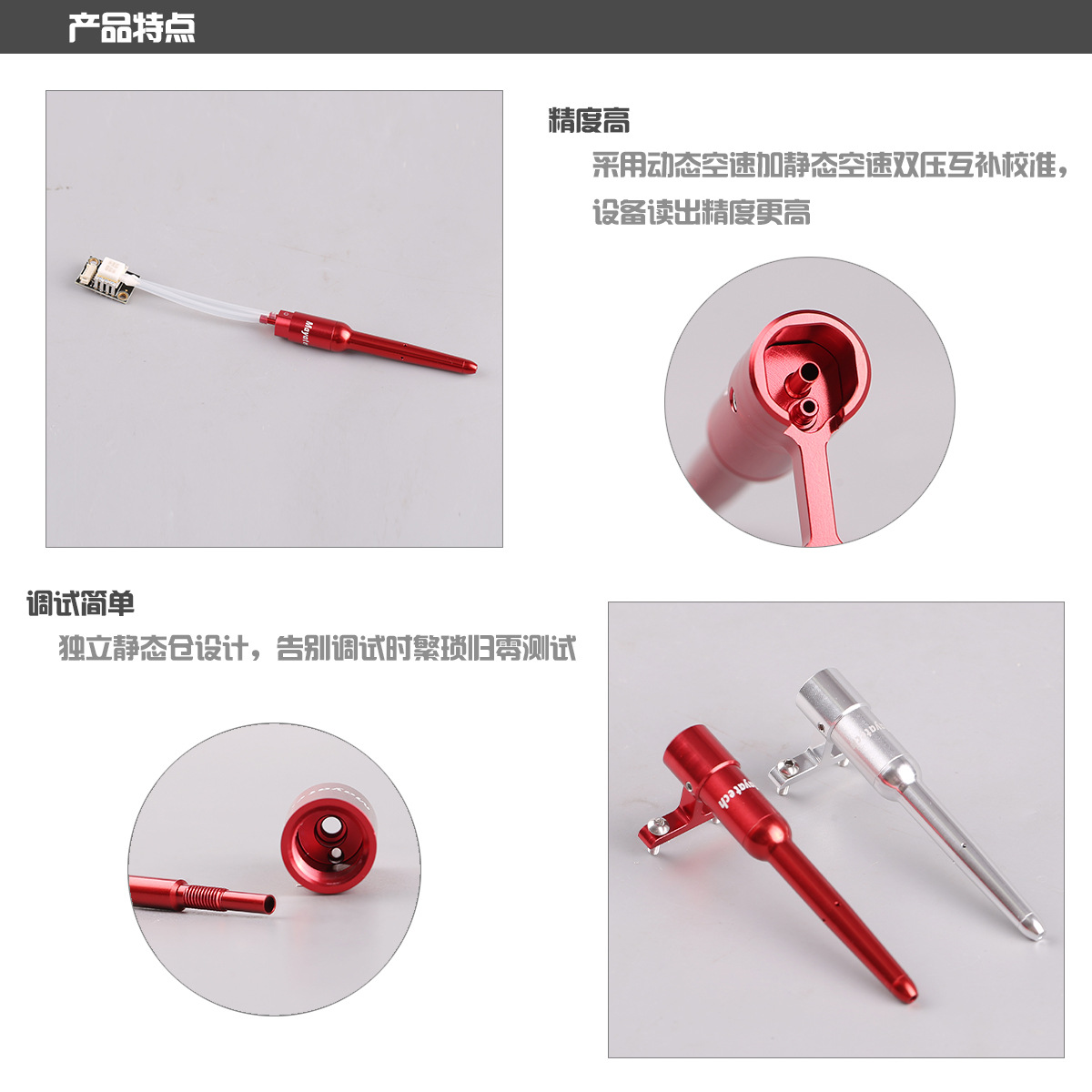

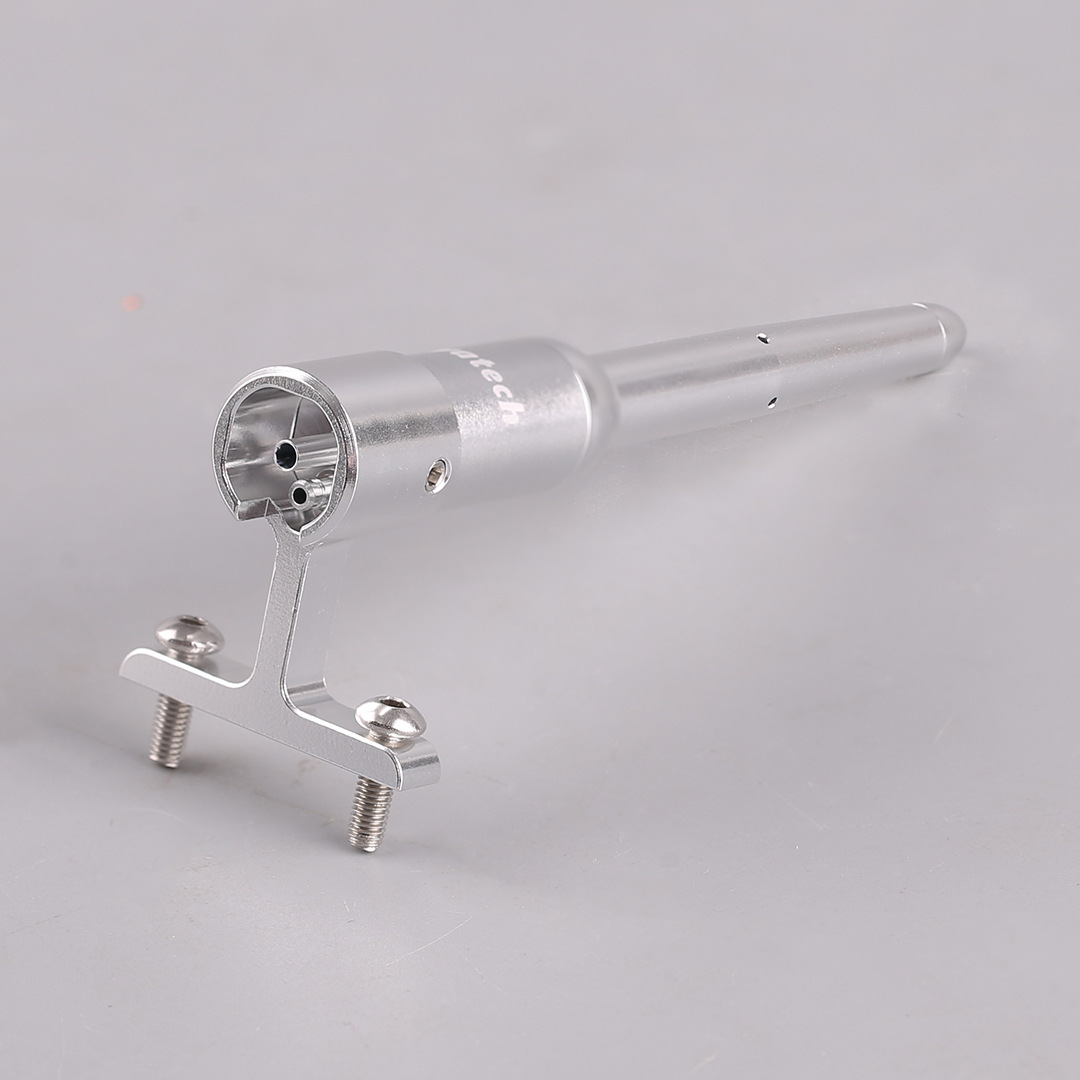

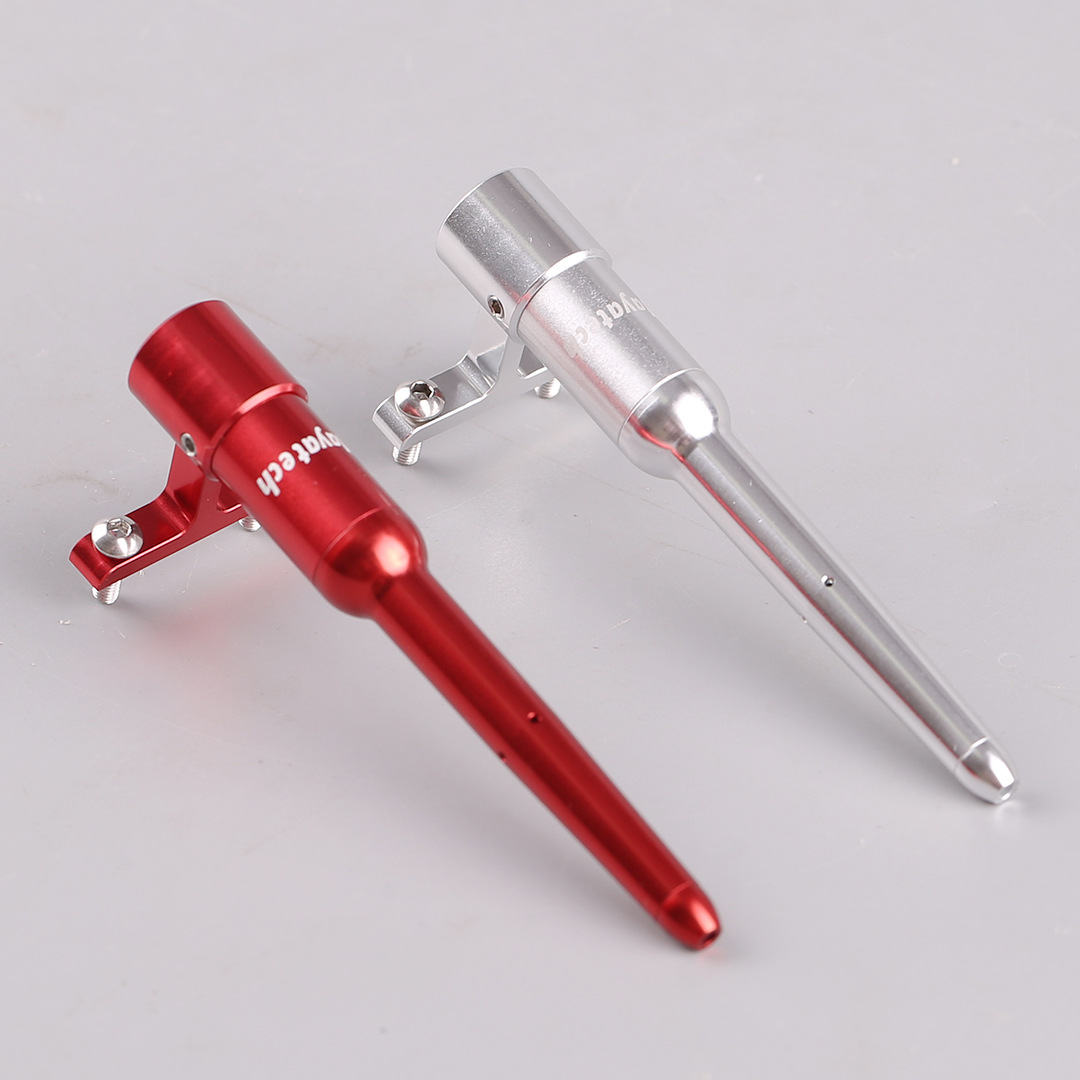

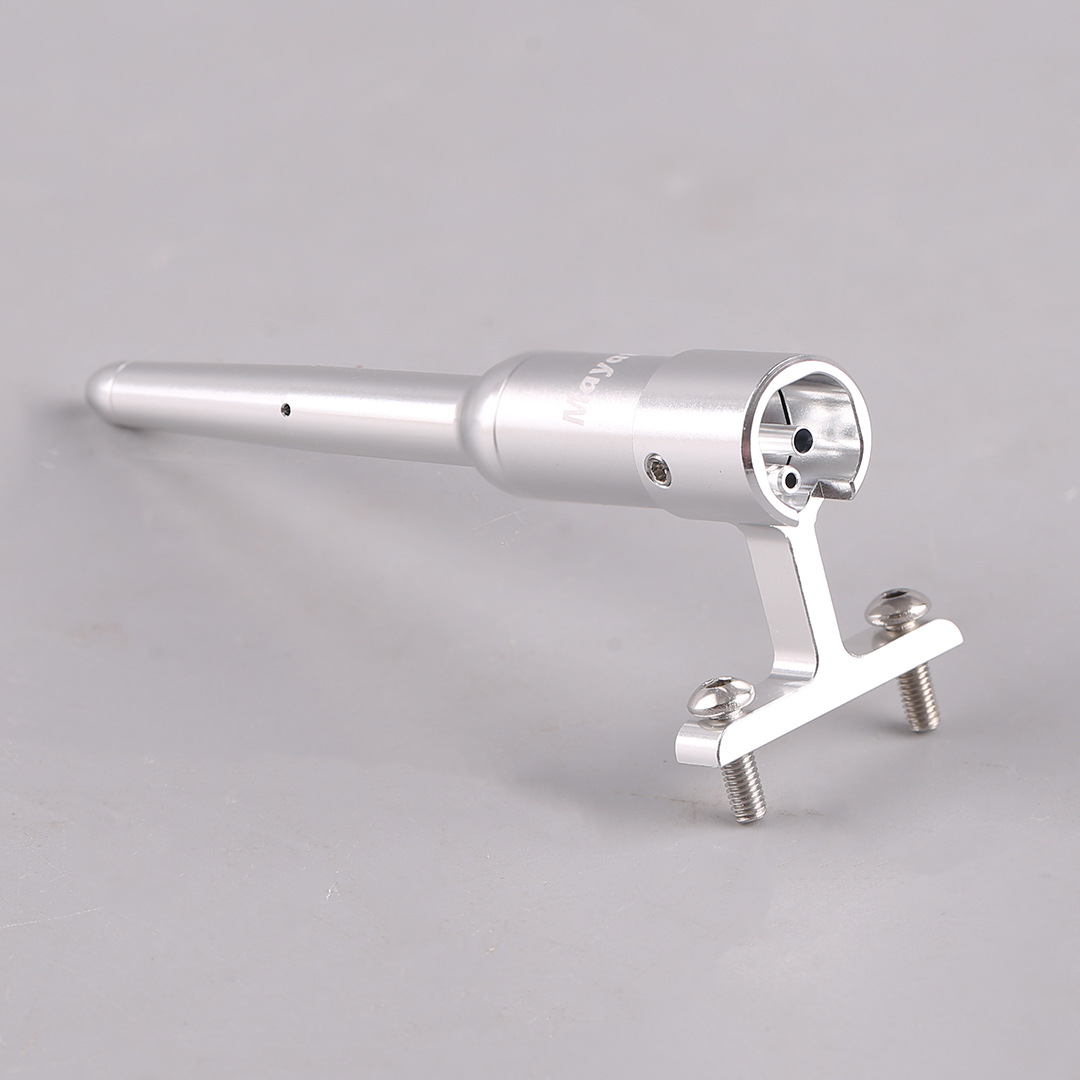

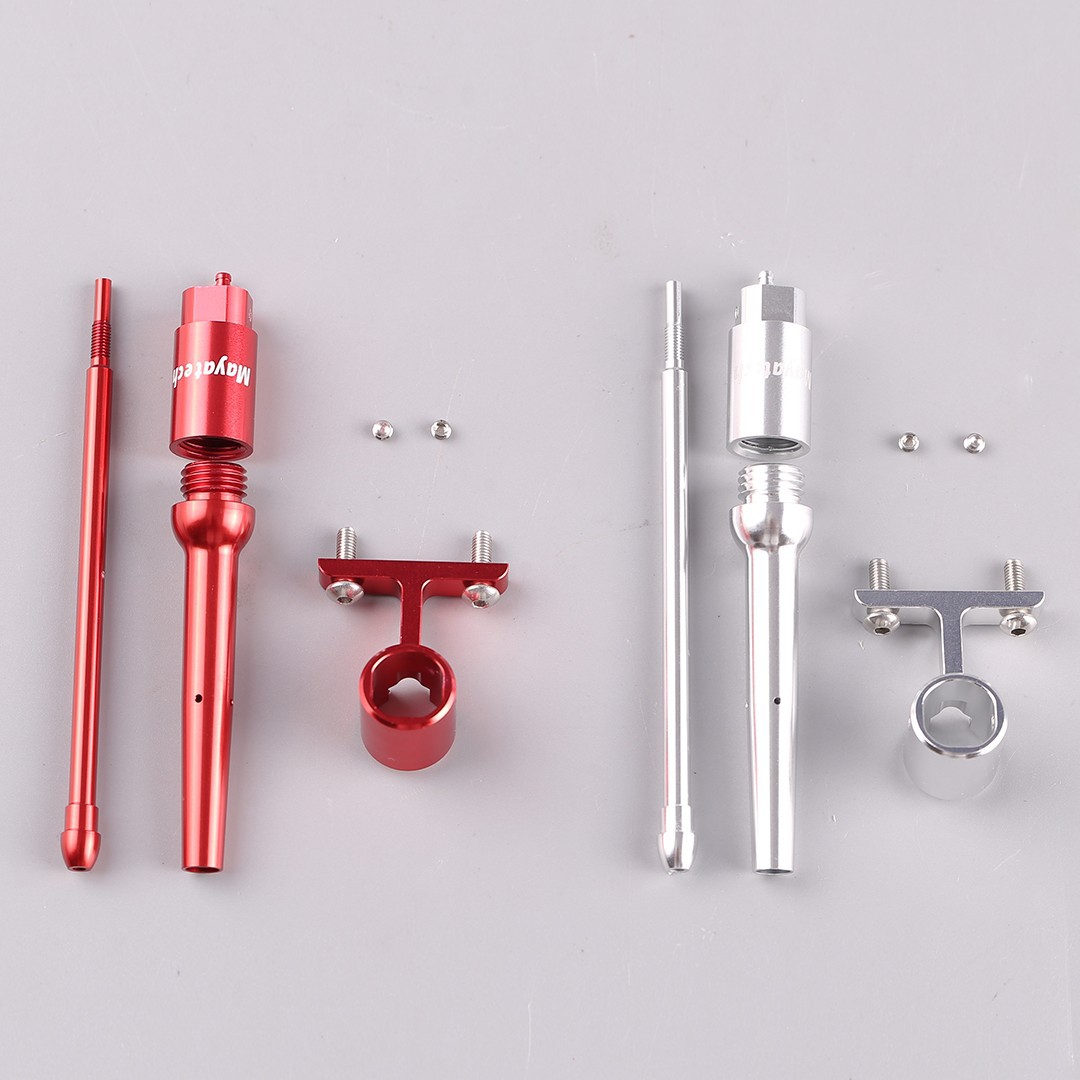

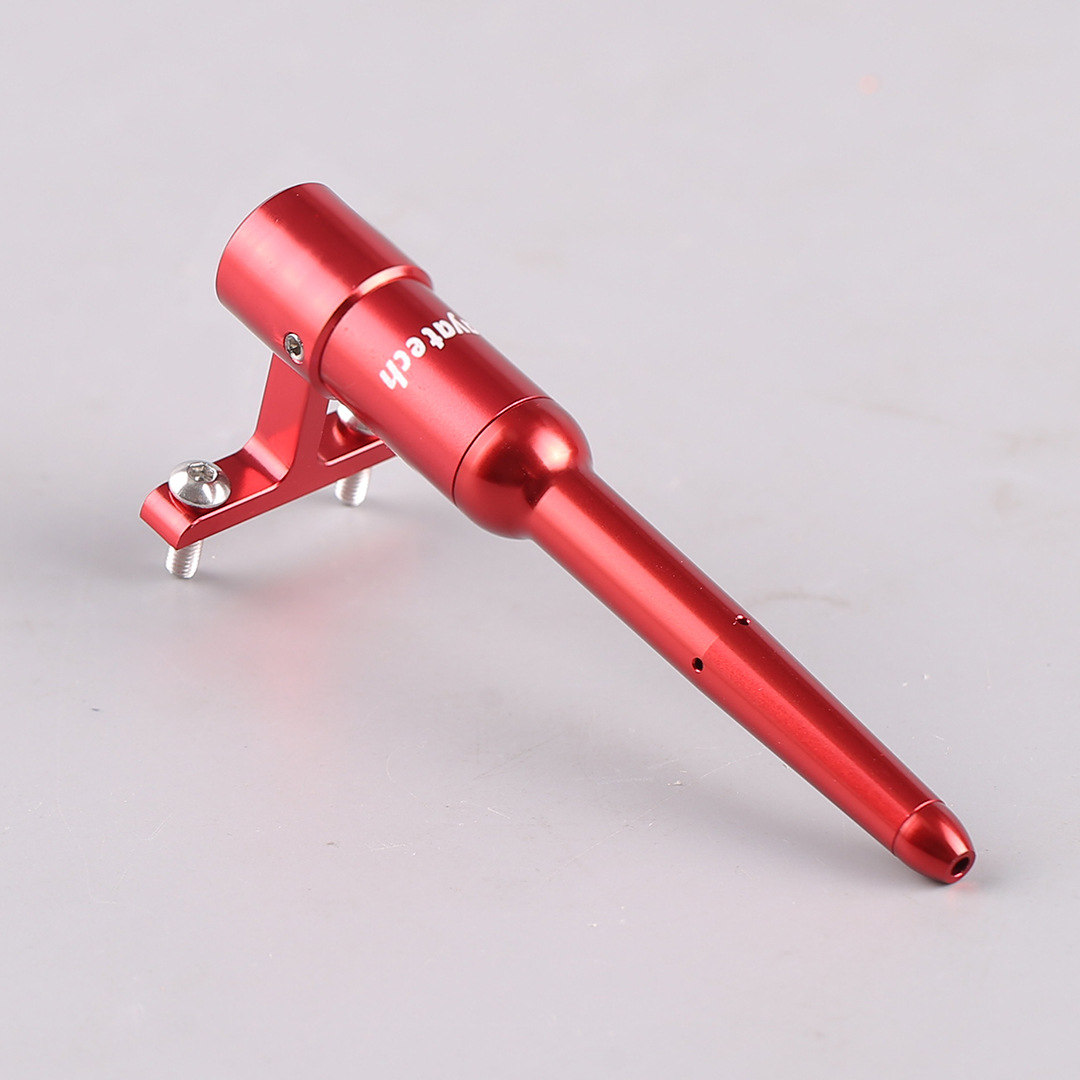

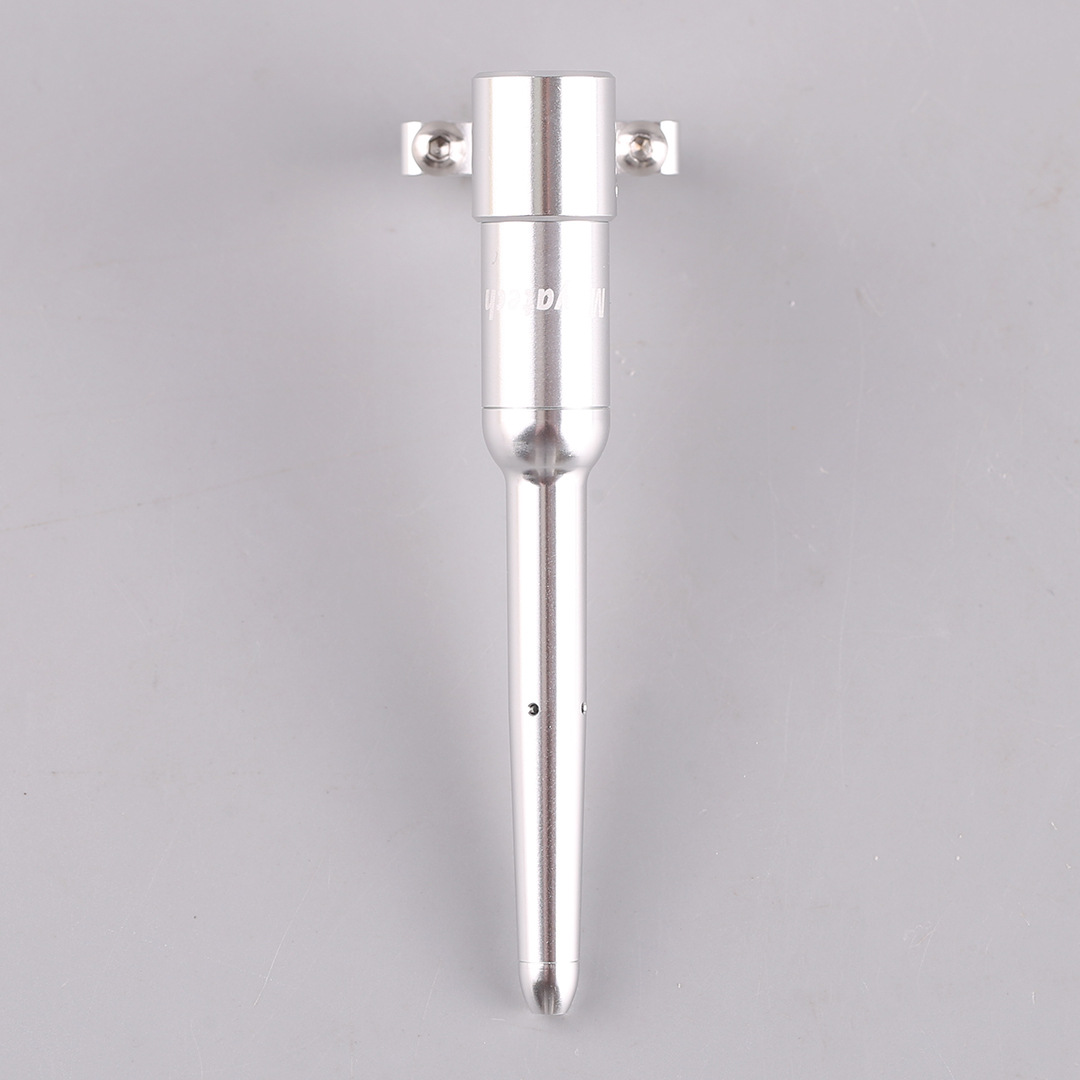

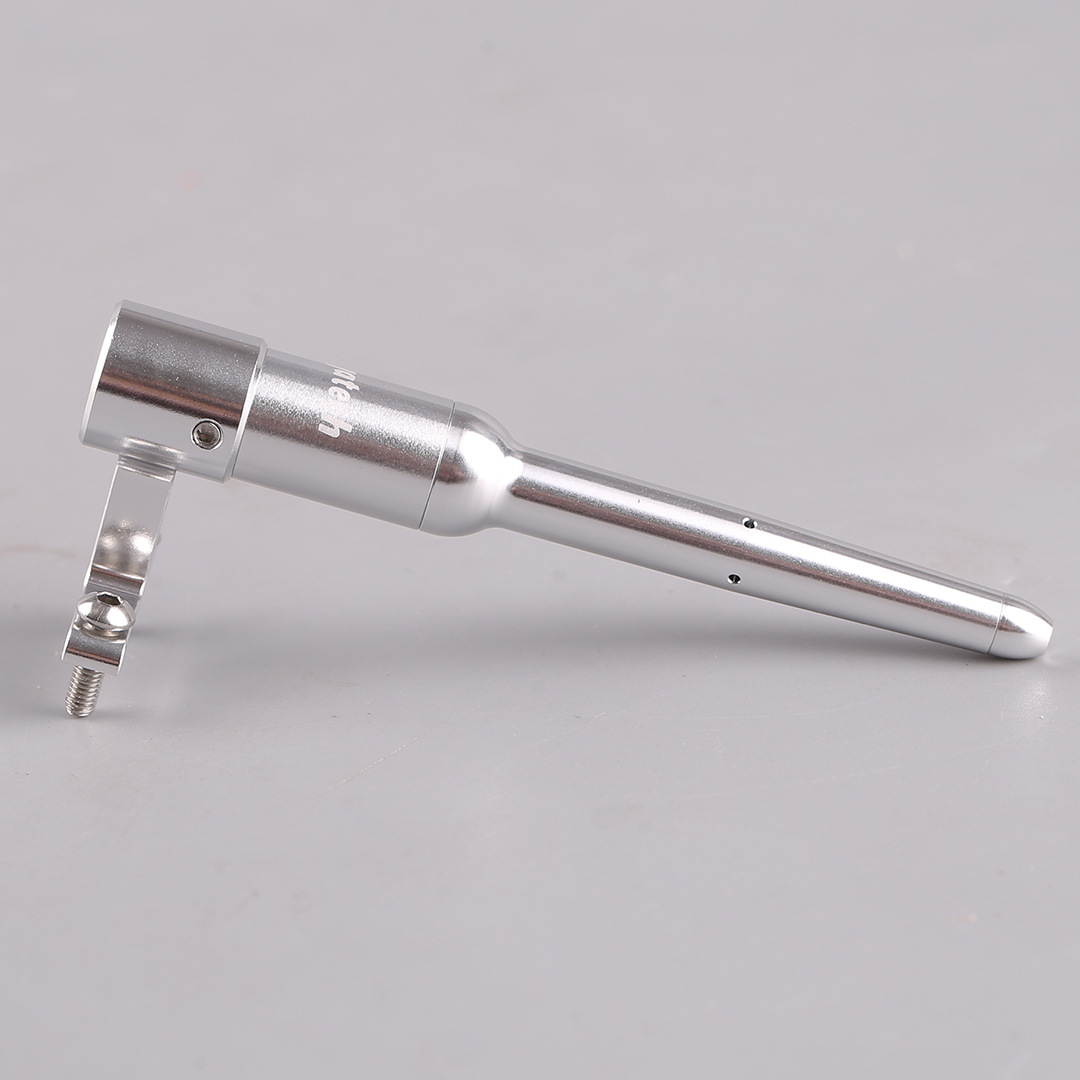

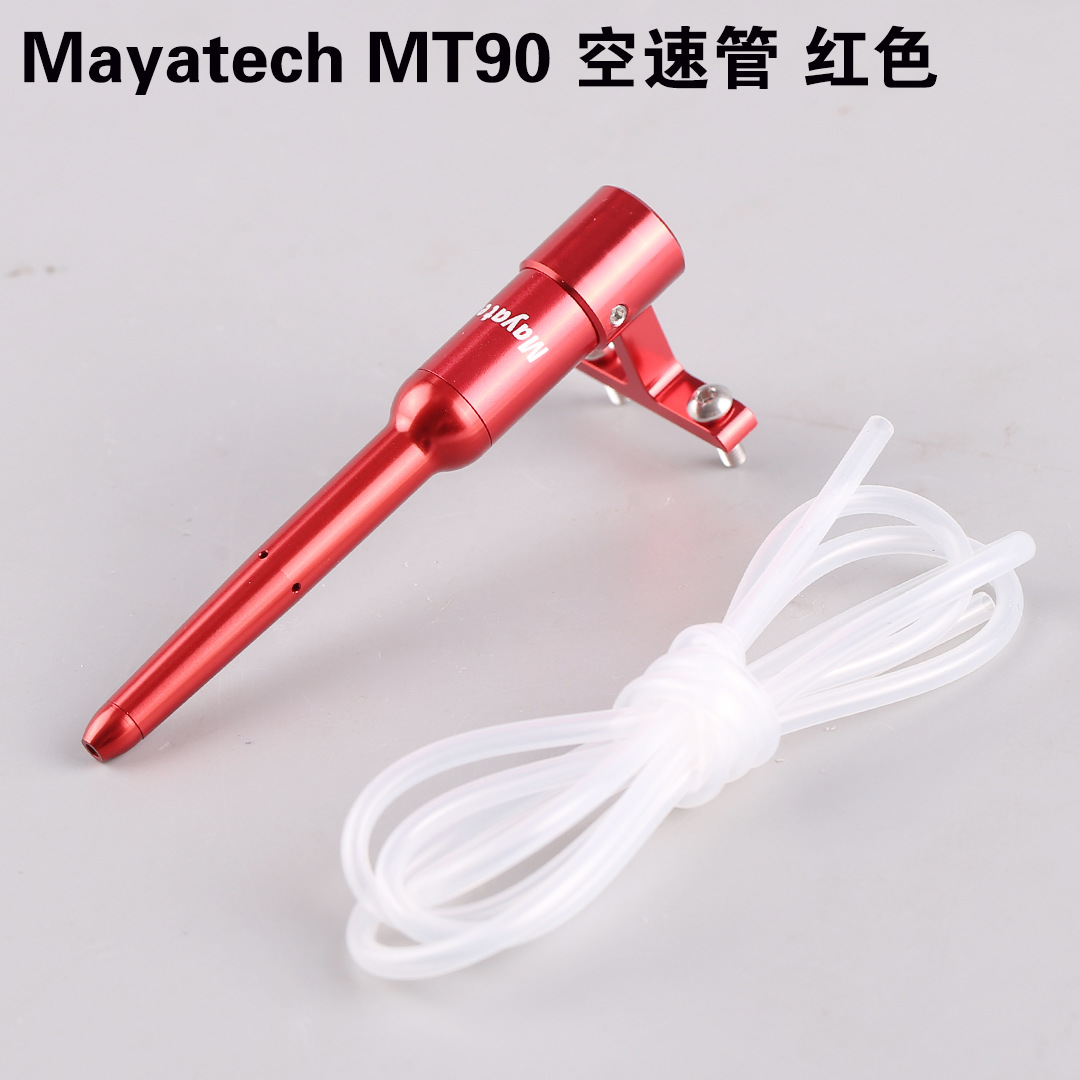

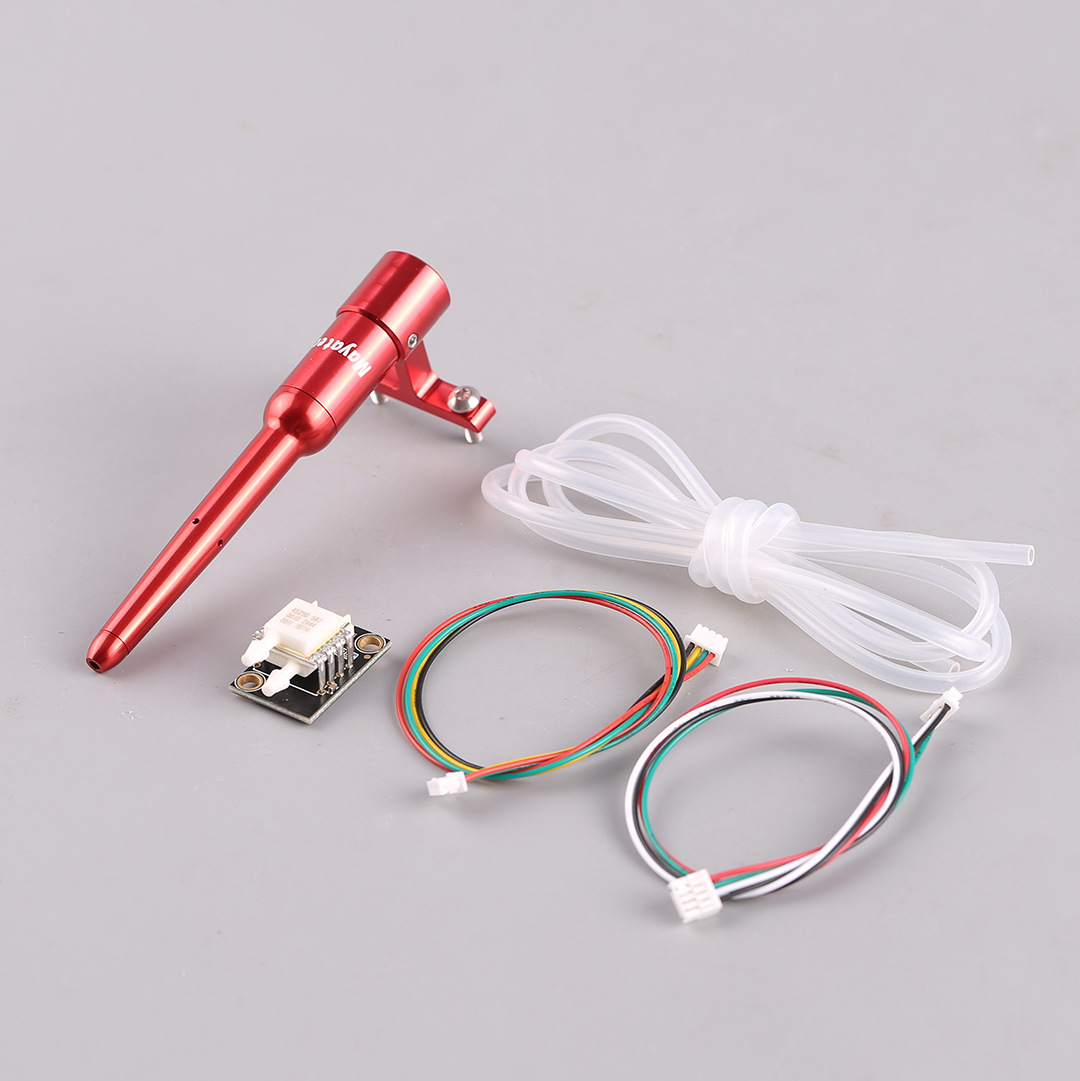

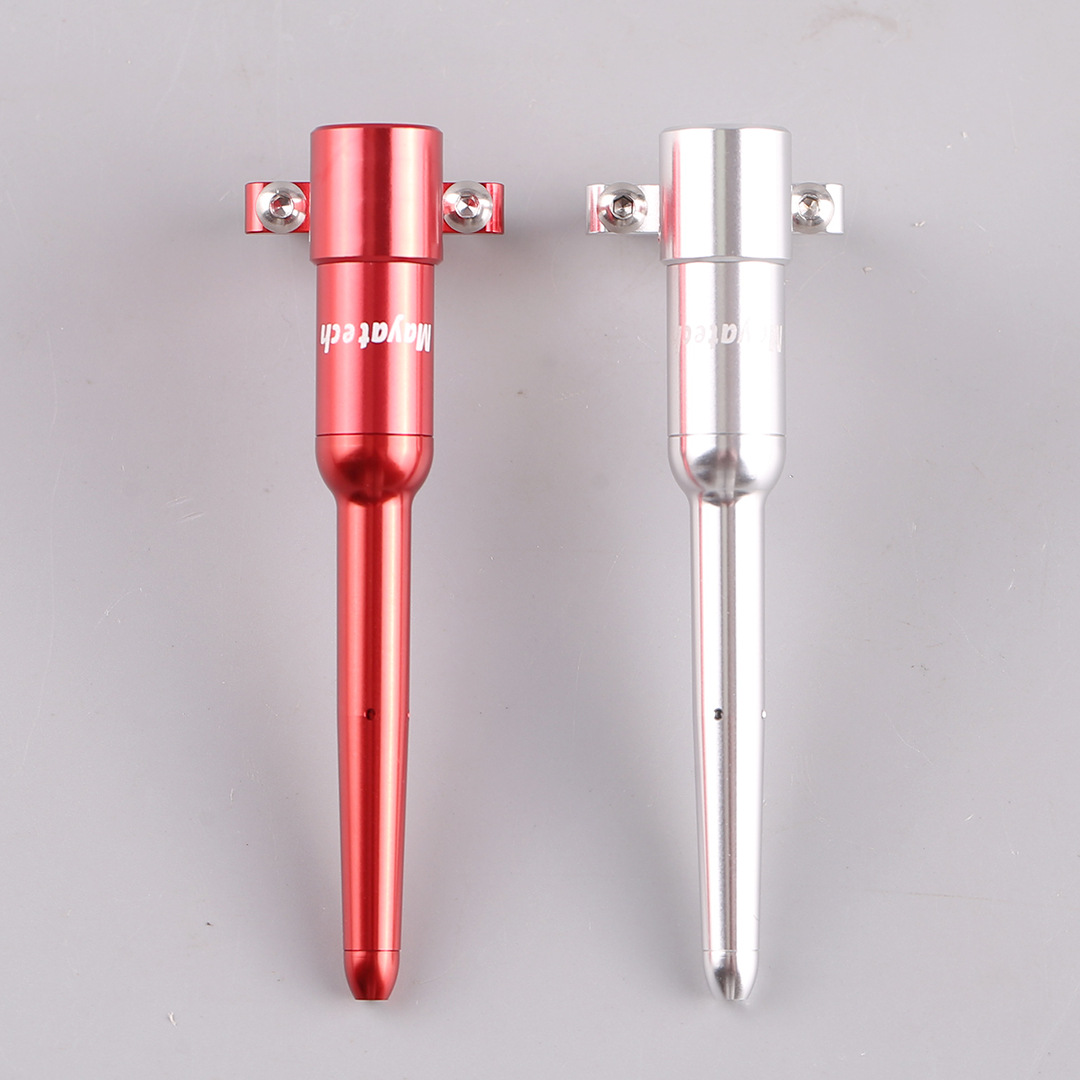

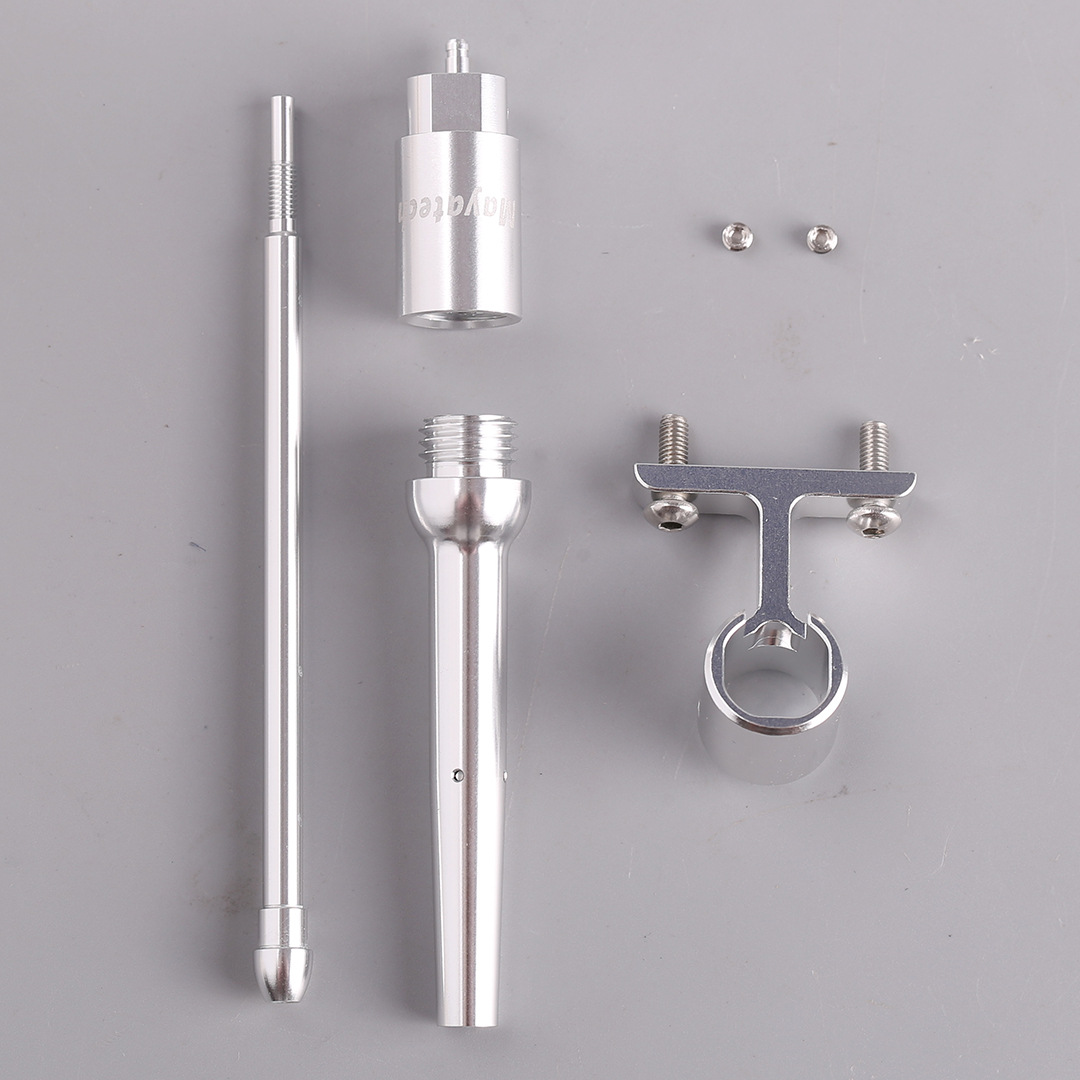

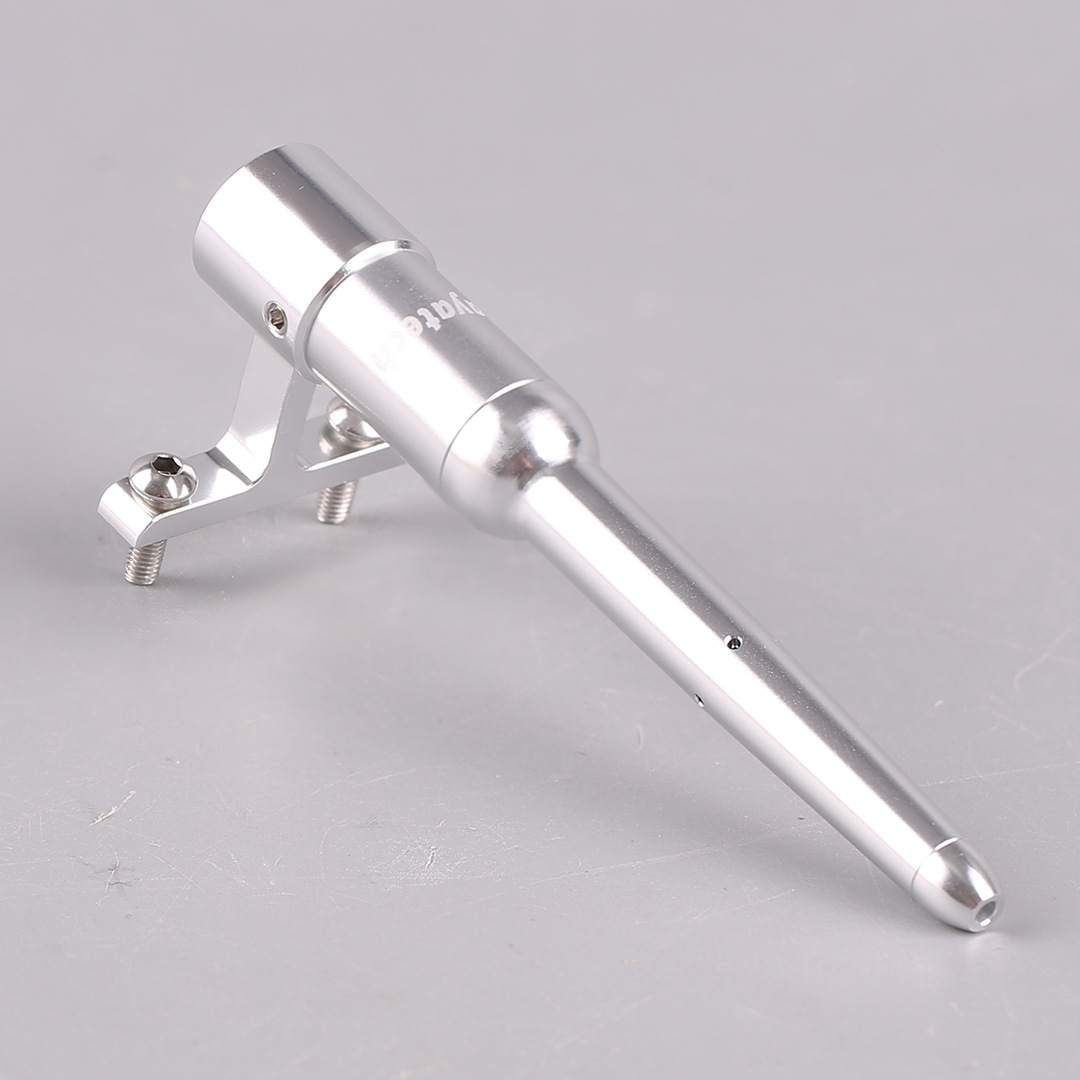

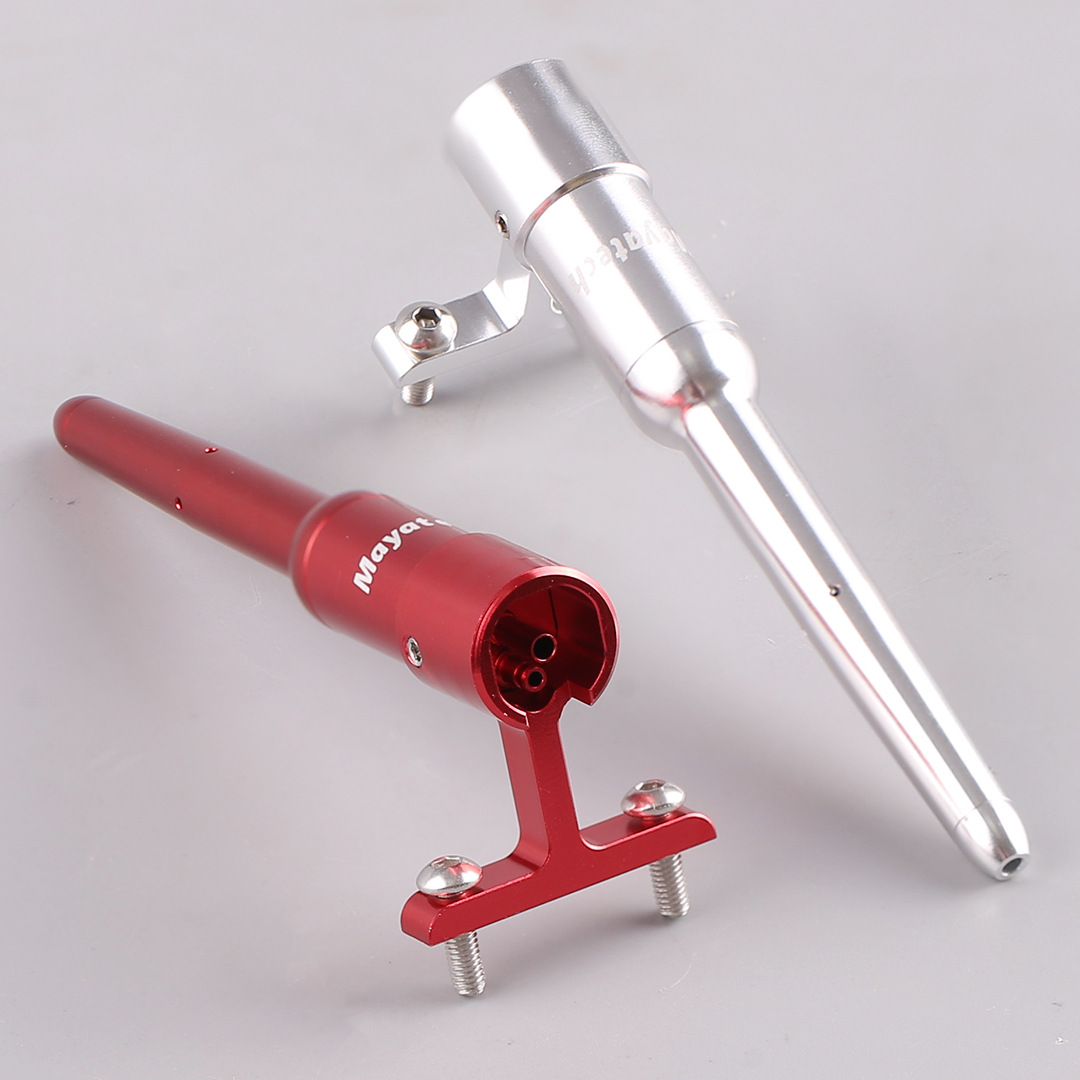

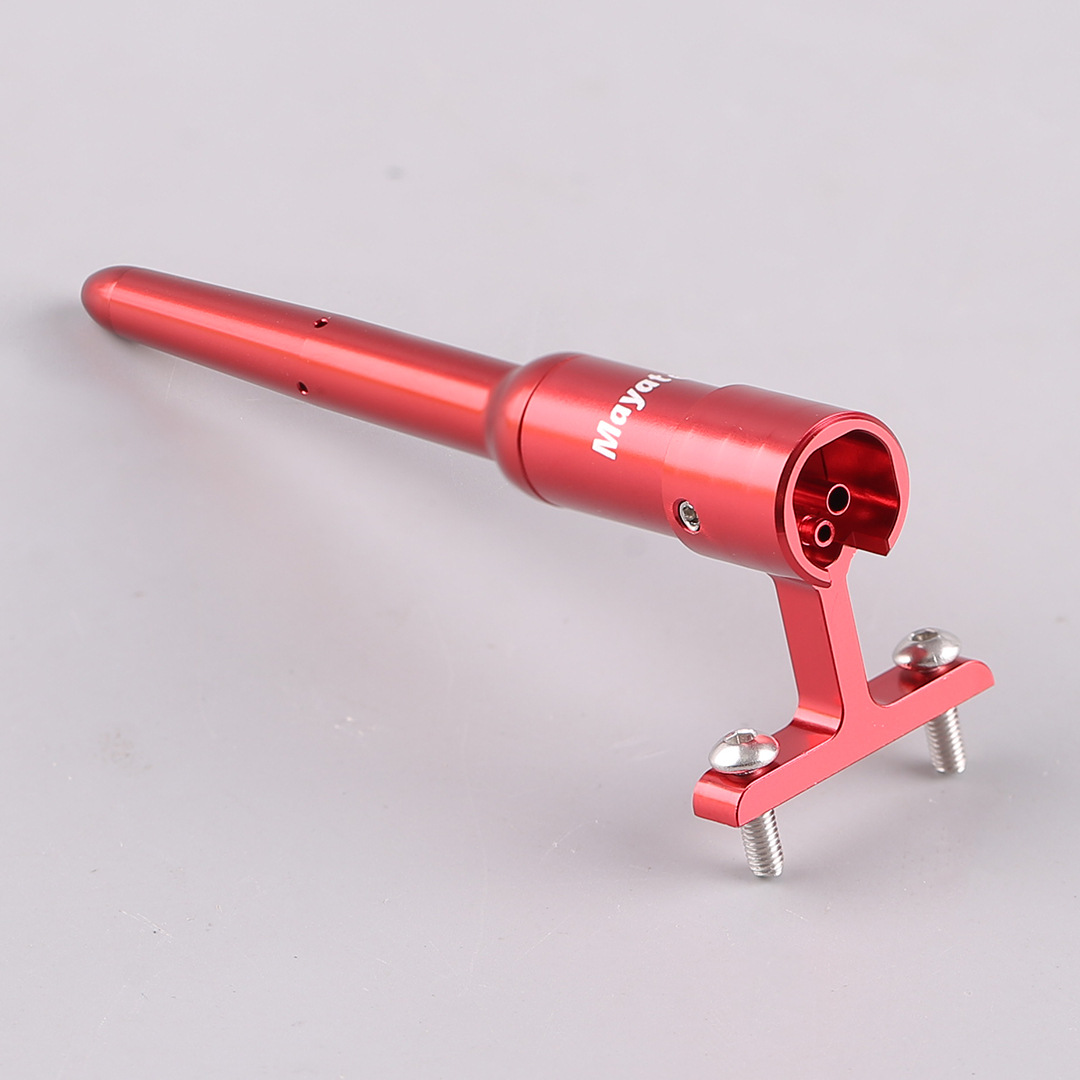

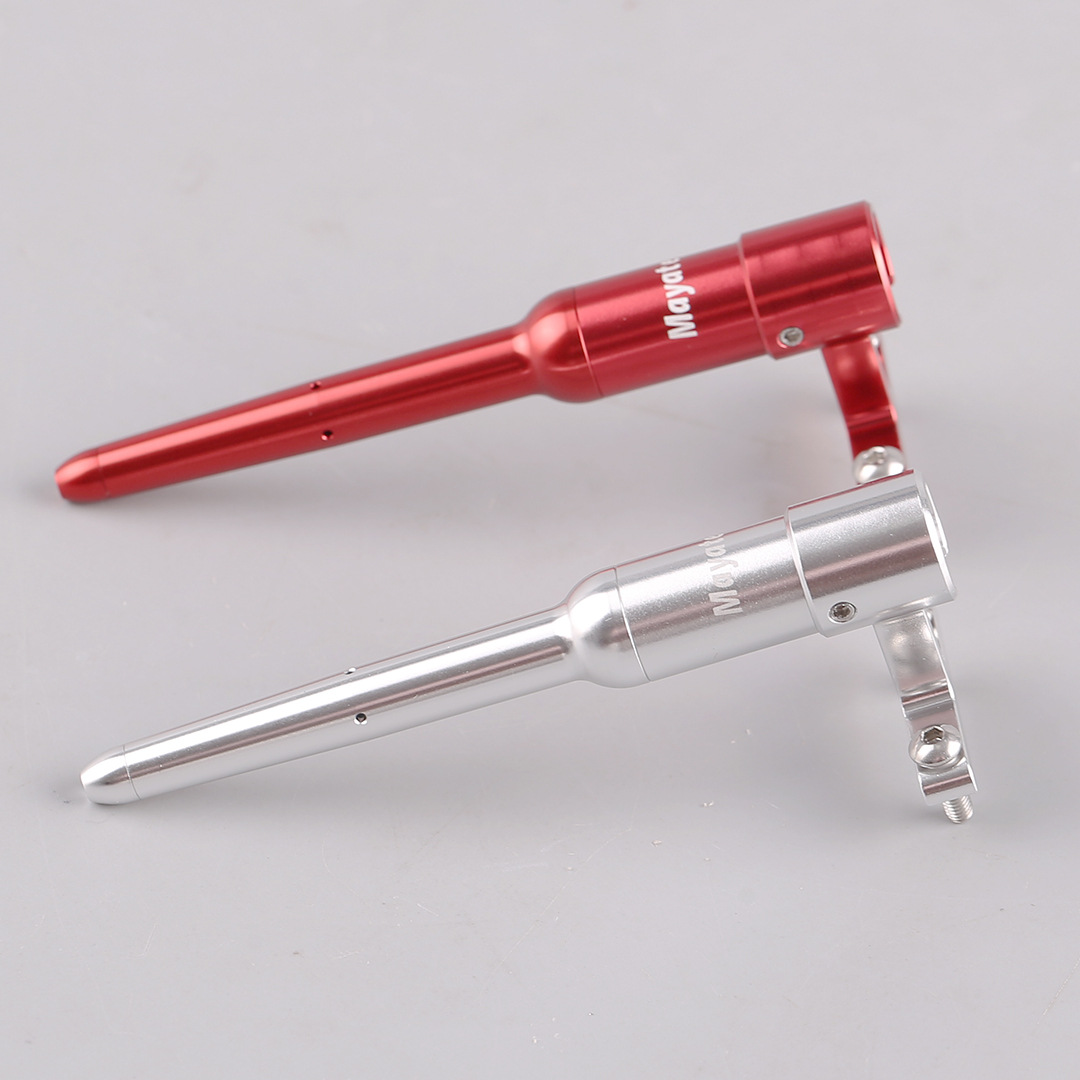

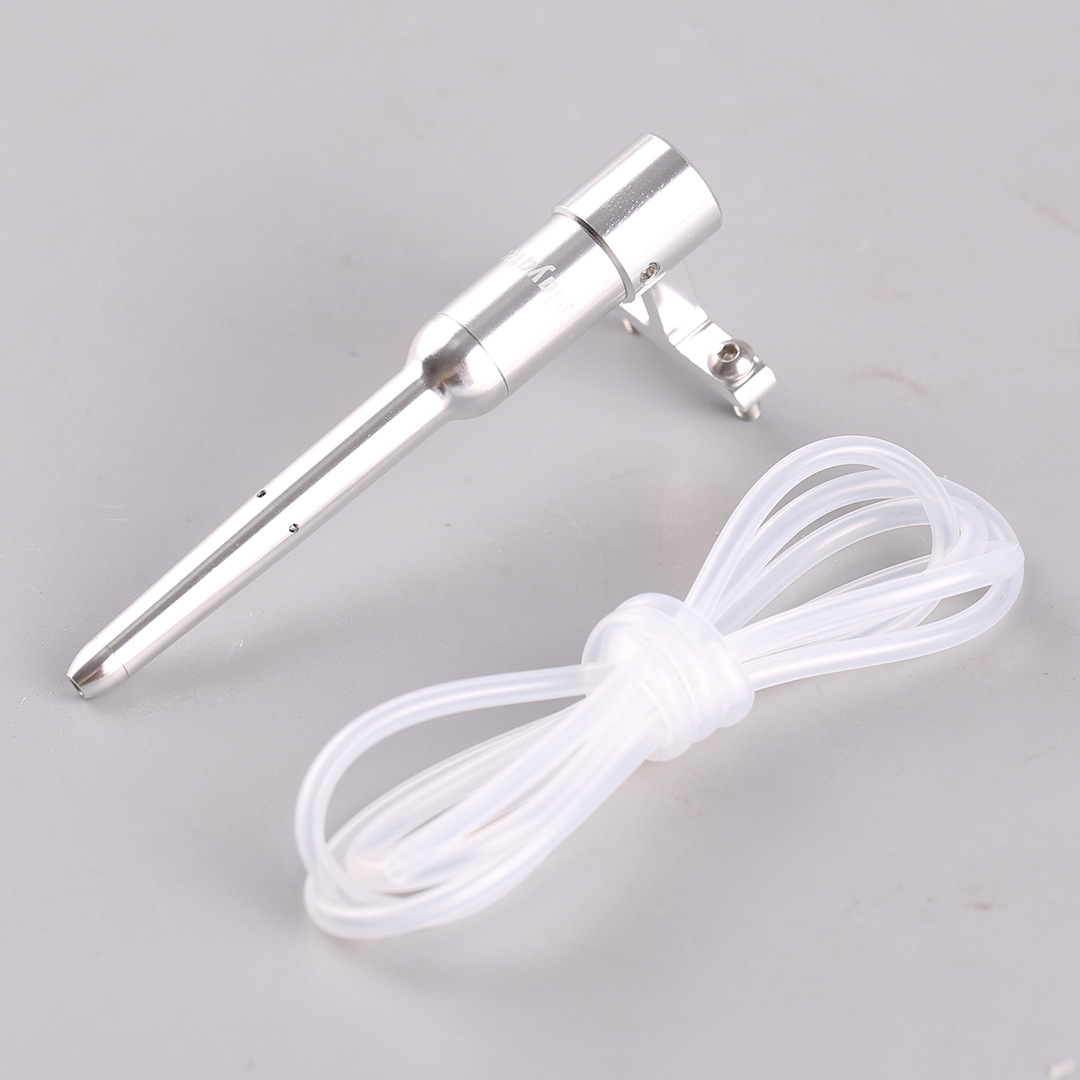

产品展示

通用款支持类型：适用于pixhawk2.46 2.48 3DR PIX
带锁扣支持类型：适用于Pixhawk2/4 穹人 HEX赫星 CUAV雷迅

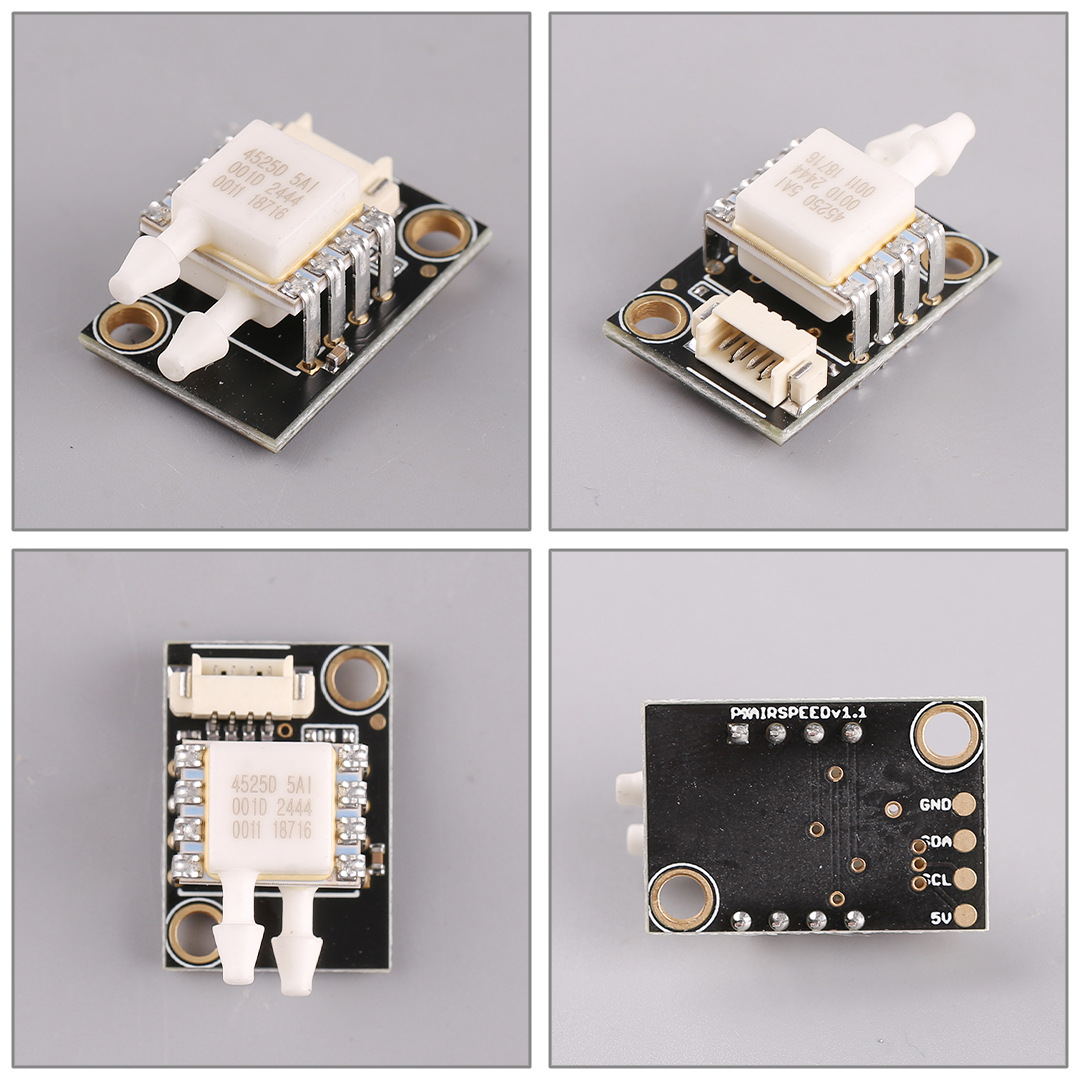

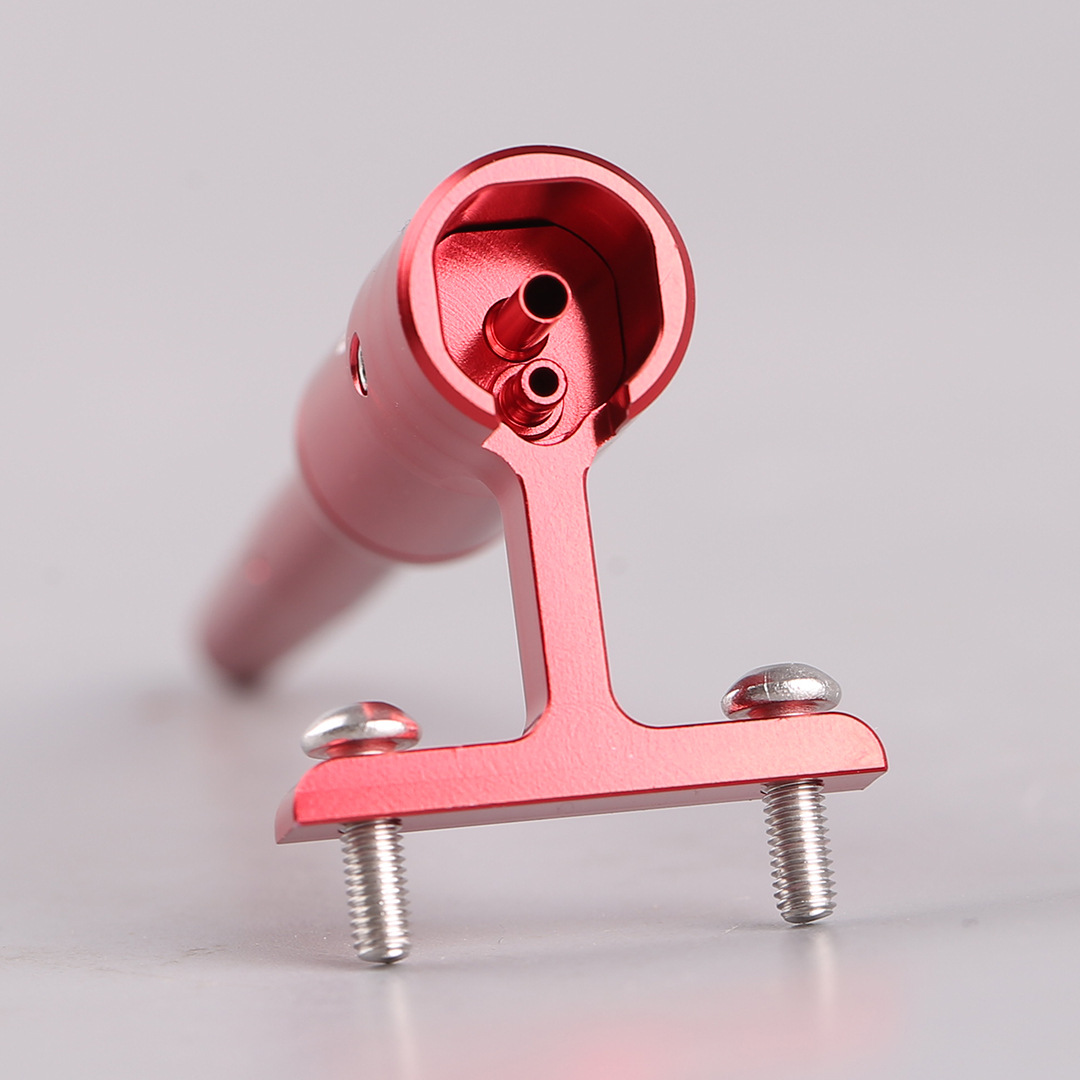

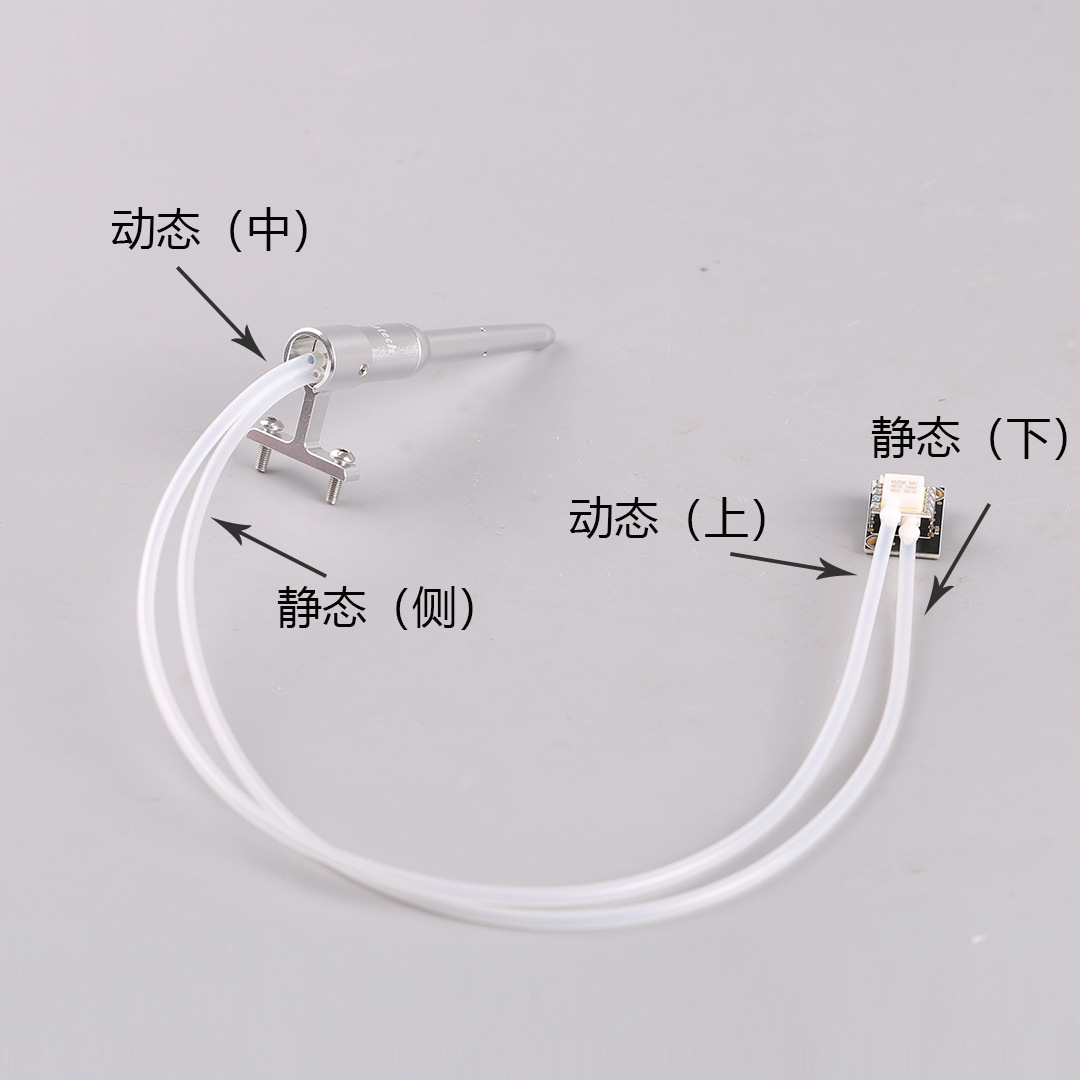

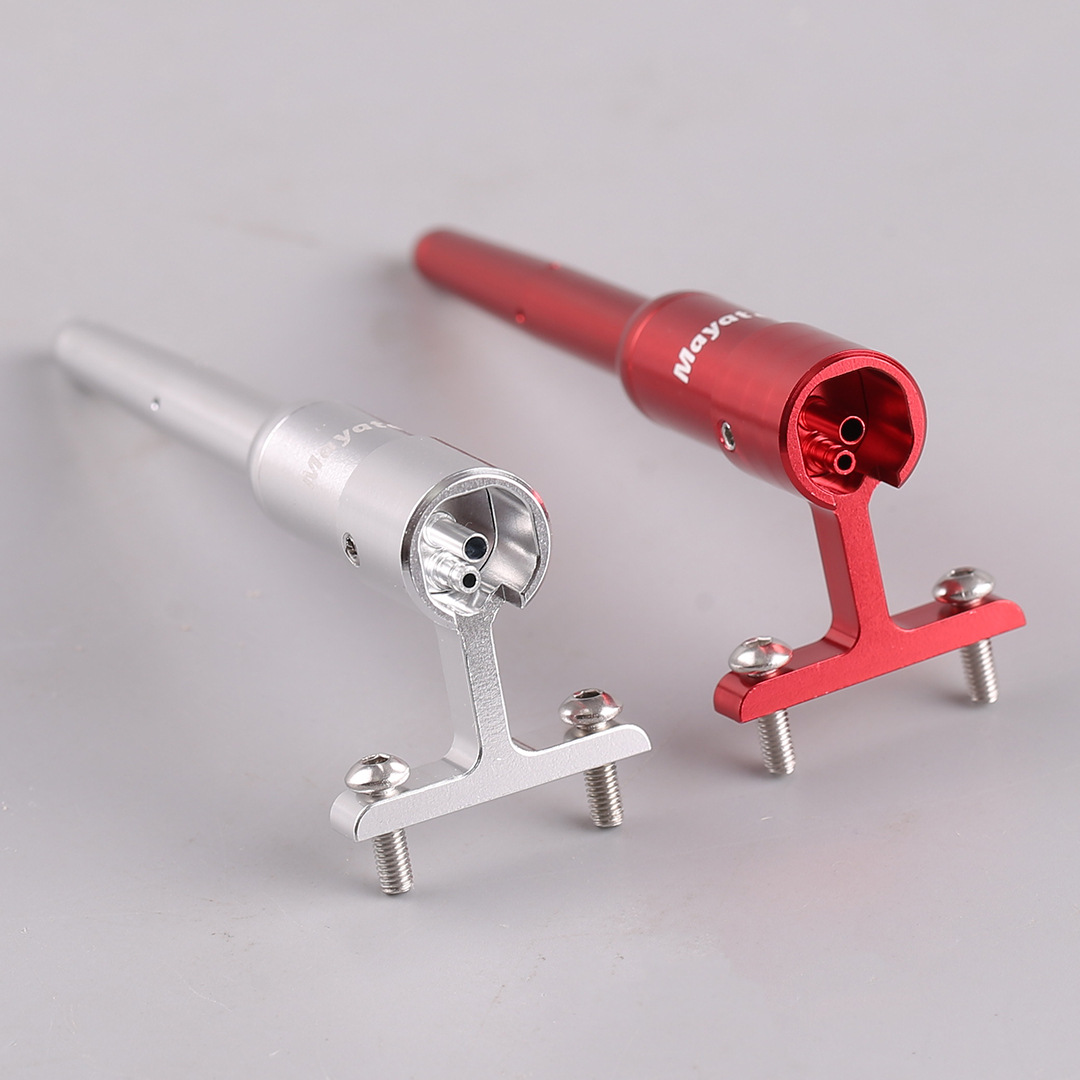

传感器上面动压口，下面是静压口

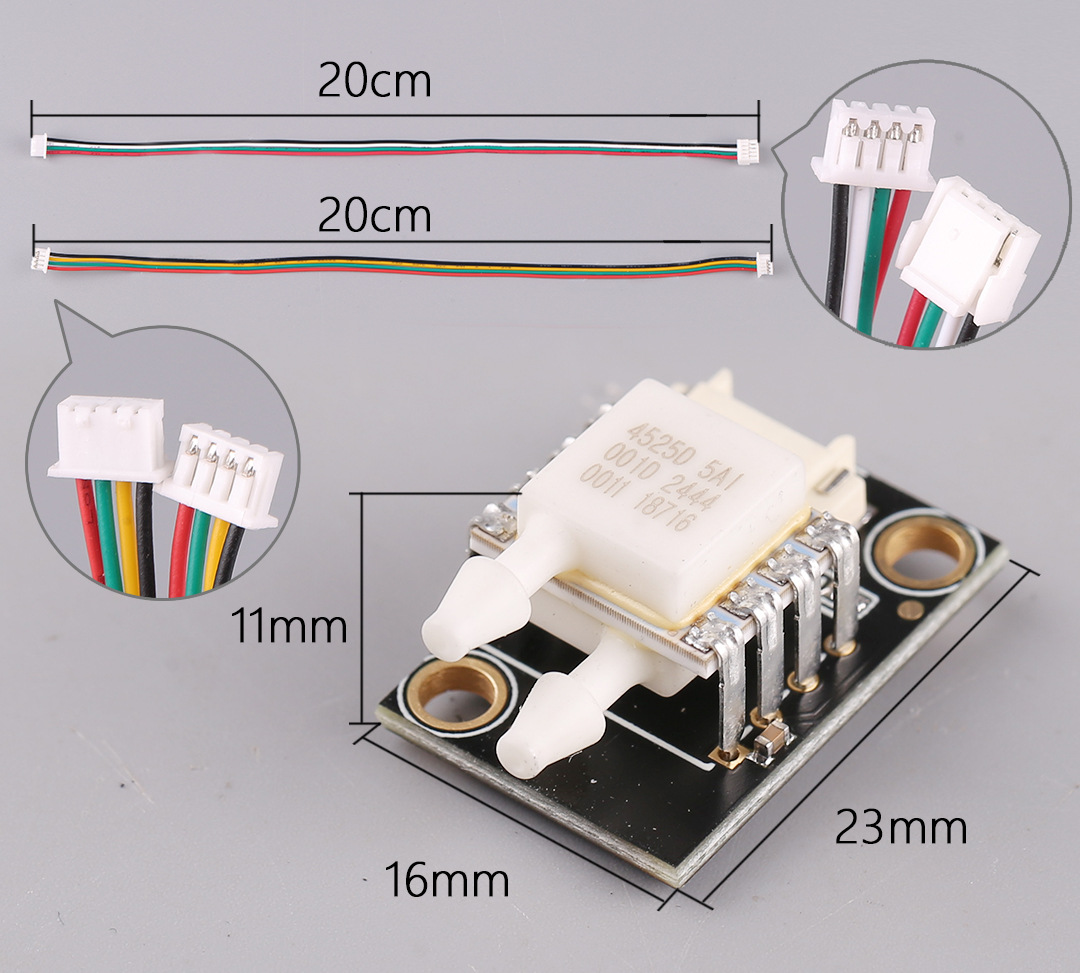

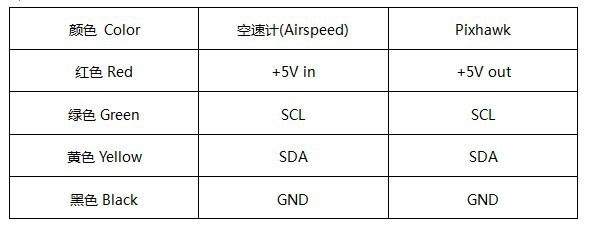

接线定义

安装皮托管：自行 DIY 皮托管：用2个笔芯就可以做了，动态管直通，安装在机外，静态管塞住管子，然后在侧边开4个小孔，大约是0.5-1mm的小孔即可。当你将空速传感器安上飞机时，使用这个皮托管套件。套件包括两个管子，一个静态管（端口封上，一侧有小孔）和一个动态管（直通的管子，没有封住）。两个管子可以并排放置。在 EasyStar 上，你需要将它们穿过座舱前的泡沫，这样它们才能暴露在气流中。确保管子侧面的孔没有被盖上。它们应该至少伸出机头1厘米。首先把皮托管后面的硅胶管连接到气压传感器上。从直管出来的硅胶管应该连到上方的端口，弯管出来的连到下方端口。在泡沫上钻或切一个小口，把皮托管推到前方。如果你的飞机前方有螺旋桨，动态管必须按在一个机翼上，或者至少在机身的下方，以避开螺旋桨气流。静态管可以安在任何地方。

The MPXV7002 is designed to measure positive and negative pressure. In addition, with an offset specifically at 2.5V instead of the conventional 0V, this new series allows to measure pressure up to 7kPa through each port for pressure sensing but also for vacuum sensing (refer to the transfer function in the data sheet for more detailed information). Features: -2 to 2 kPa (-0.3 to 0.3 psi). 0.5 to 4.5 V Output"
