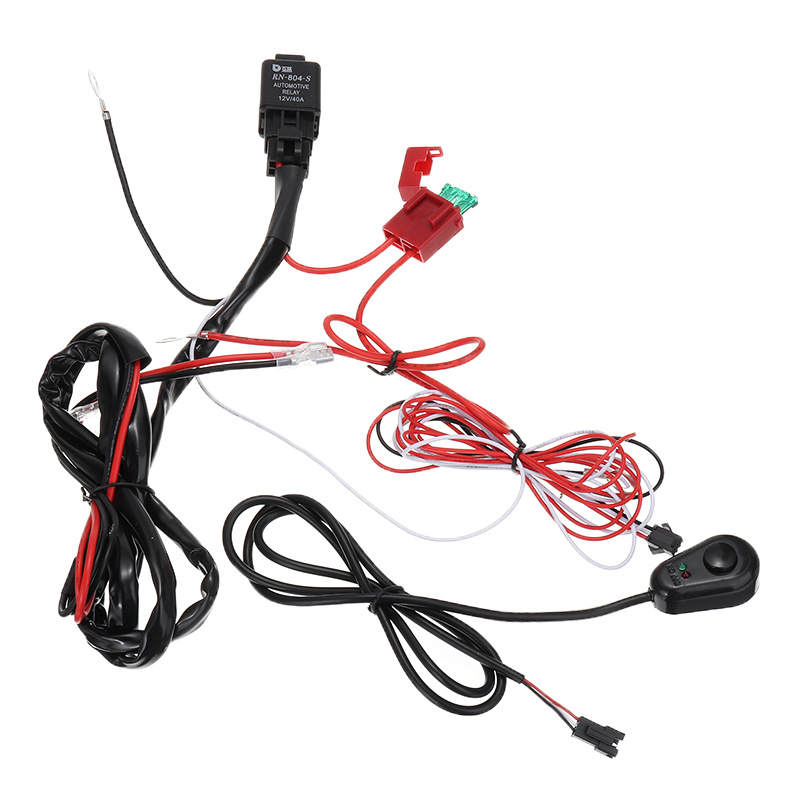

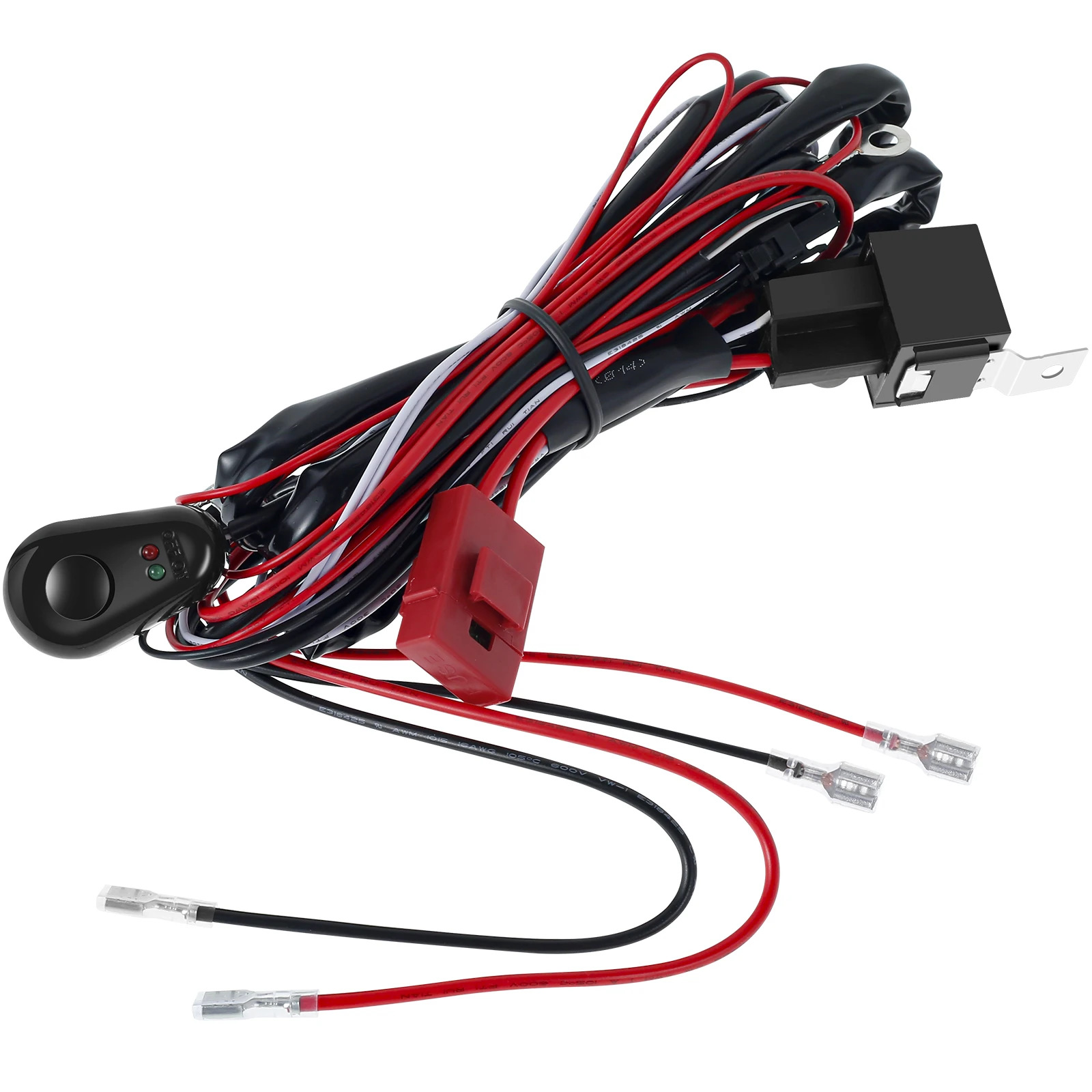

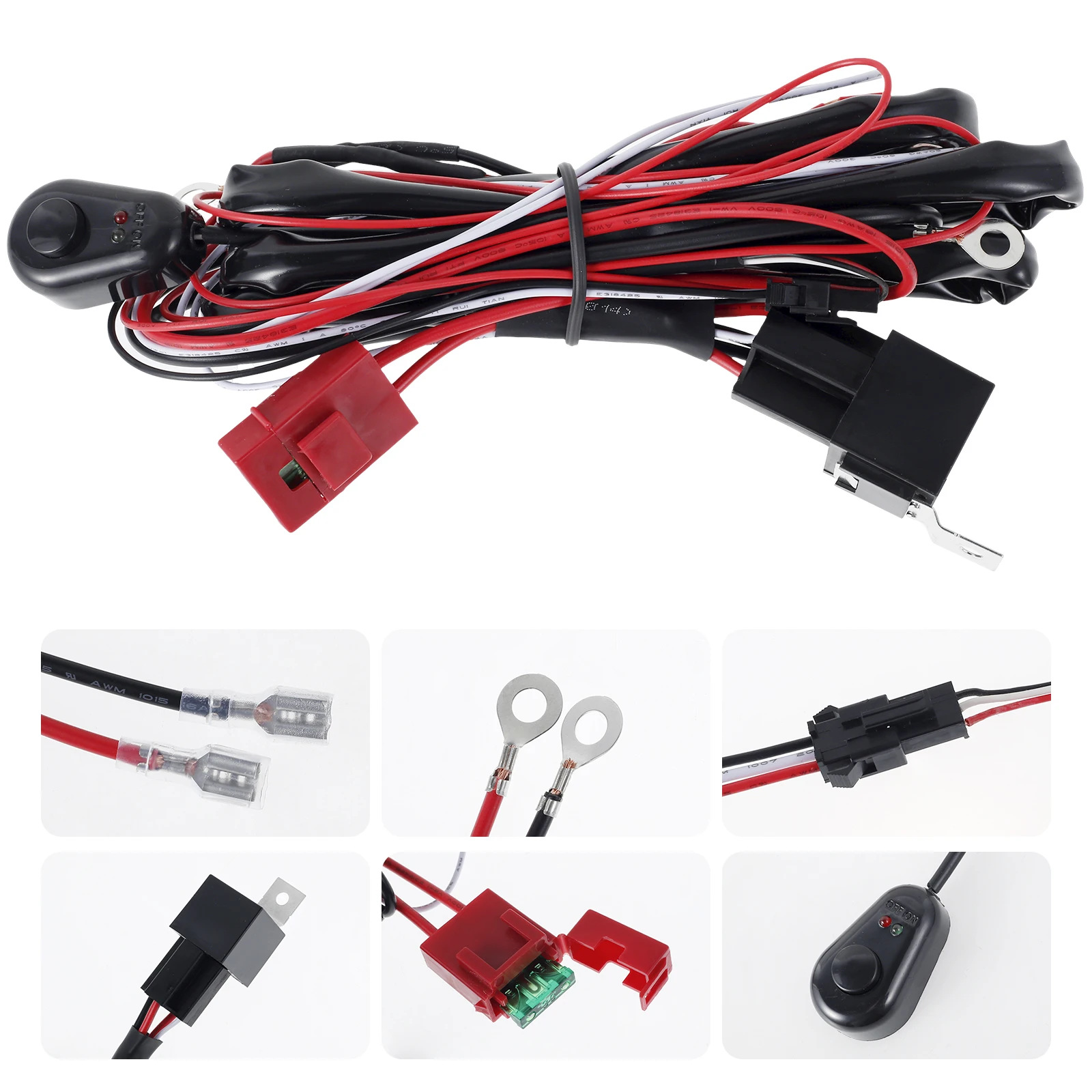

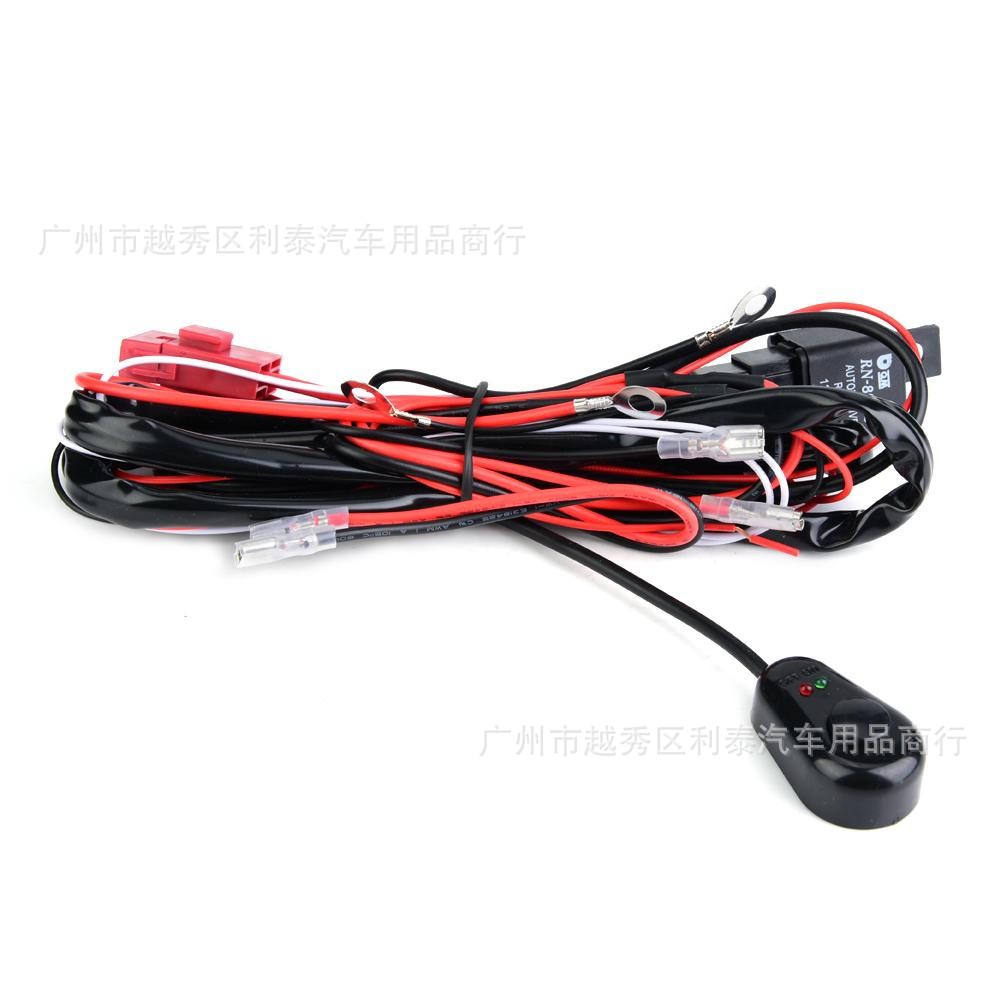

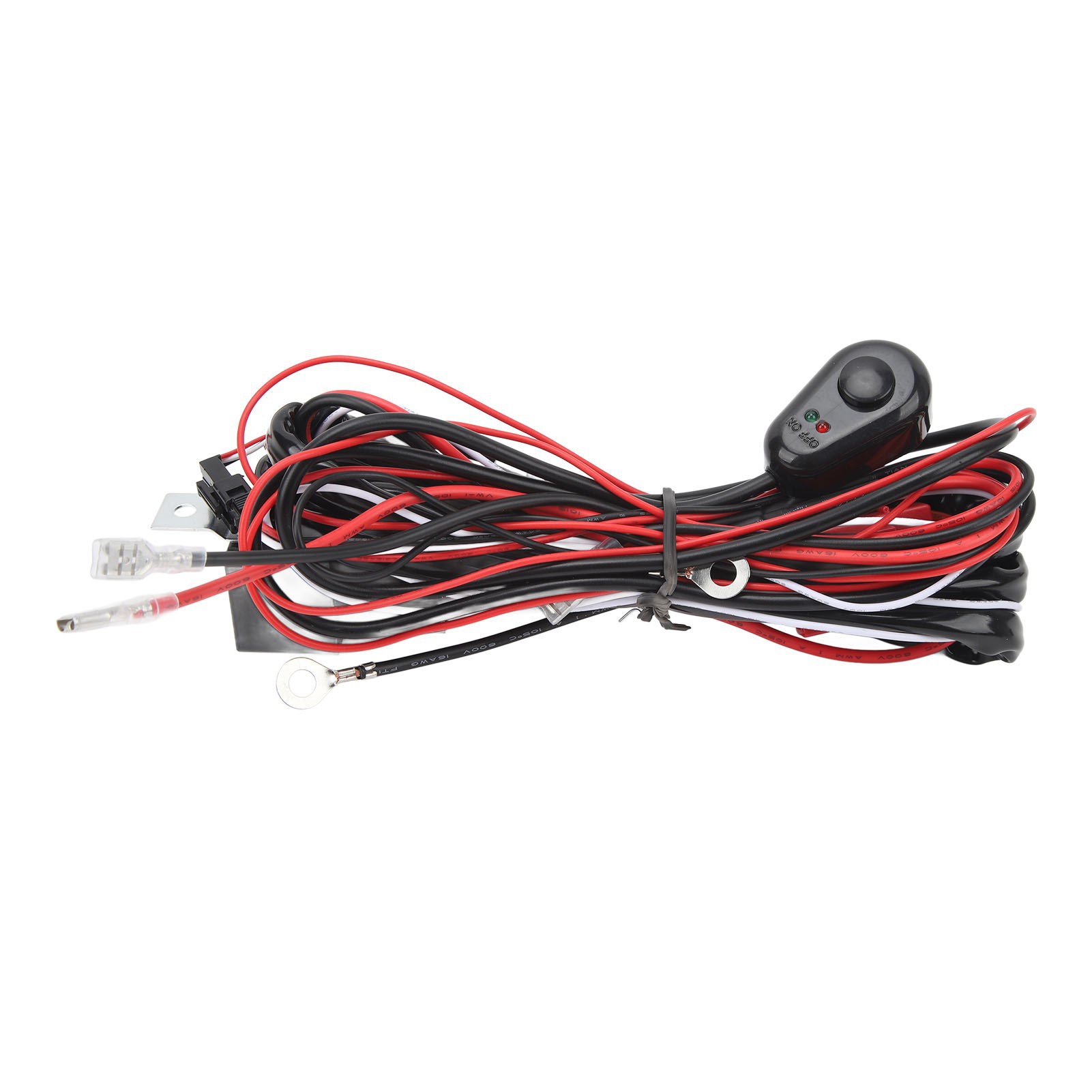

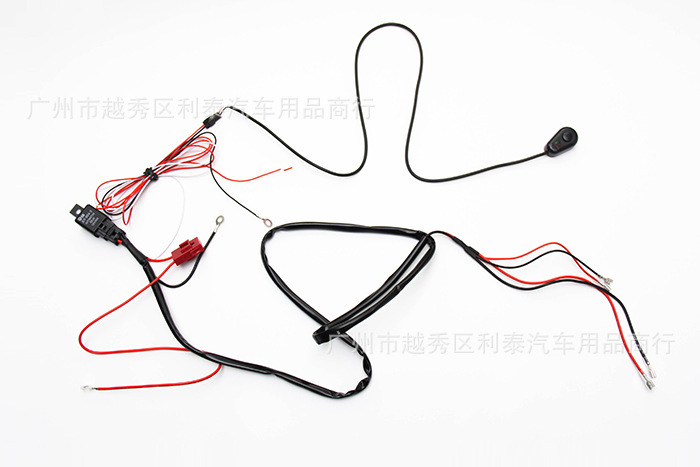

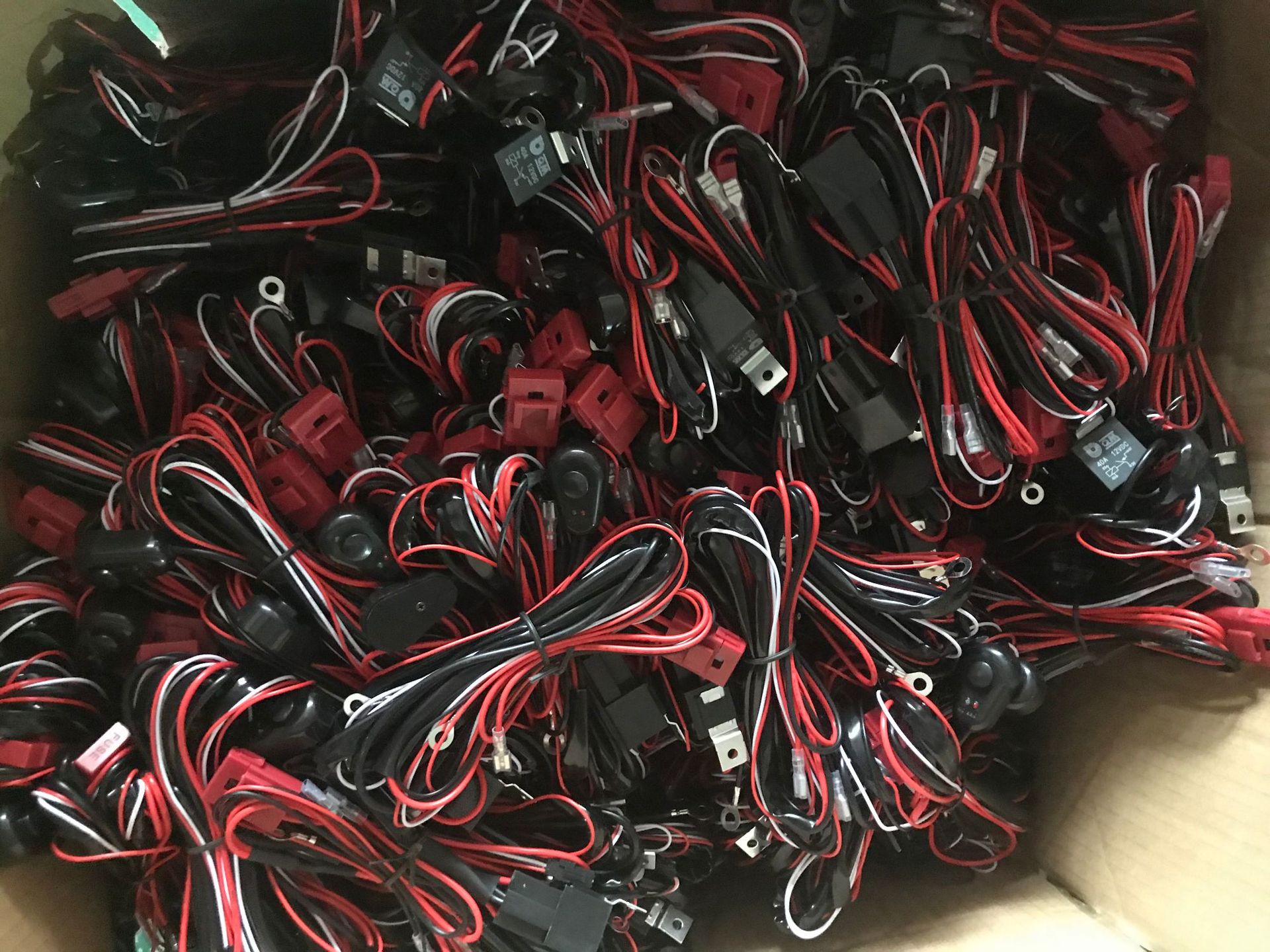

一、线束整体接线逻辑

1. 红色细ACC控制线：从发动机舱穿过防火墙，引到驾驶室保险盒，可接ACC档位有电的保险（钥匙拧到ACC/ON才通电，熄火断电），用来给雾灯开关回路供电。

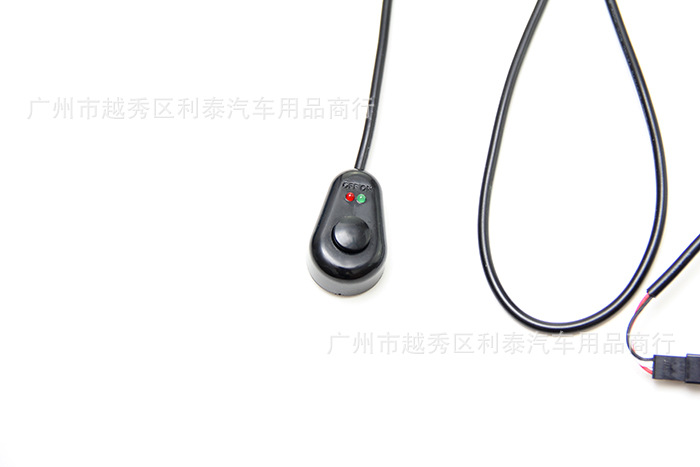

2. 接雾灯开关插头：直接放入车内，开关安装在方便使用的空位上面即可。

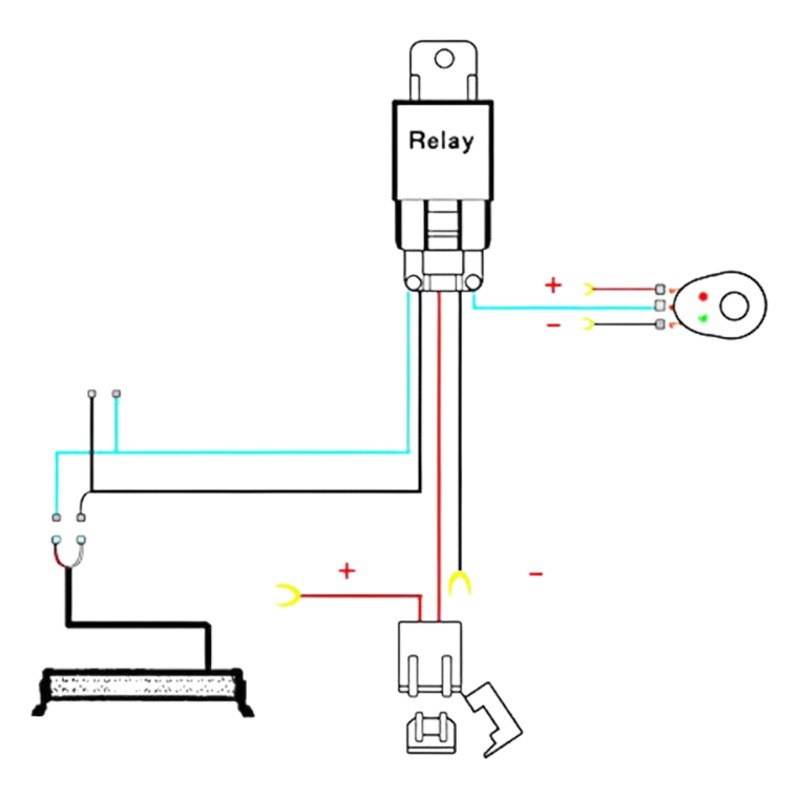

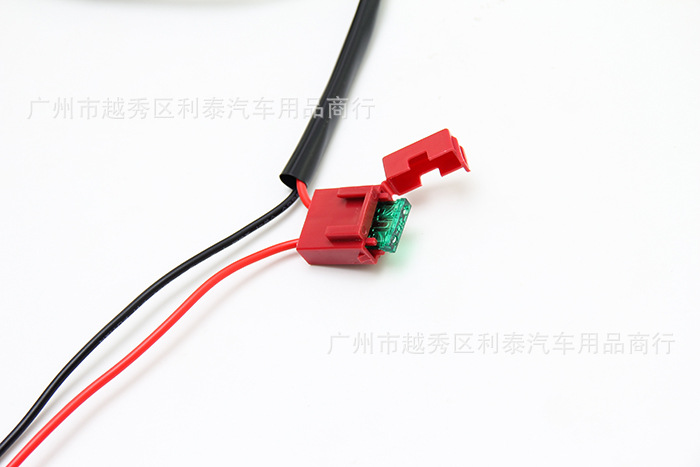

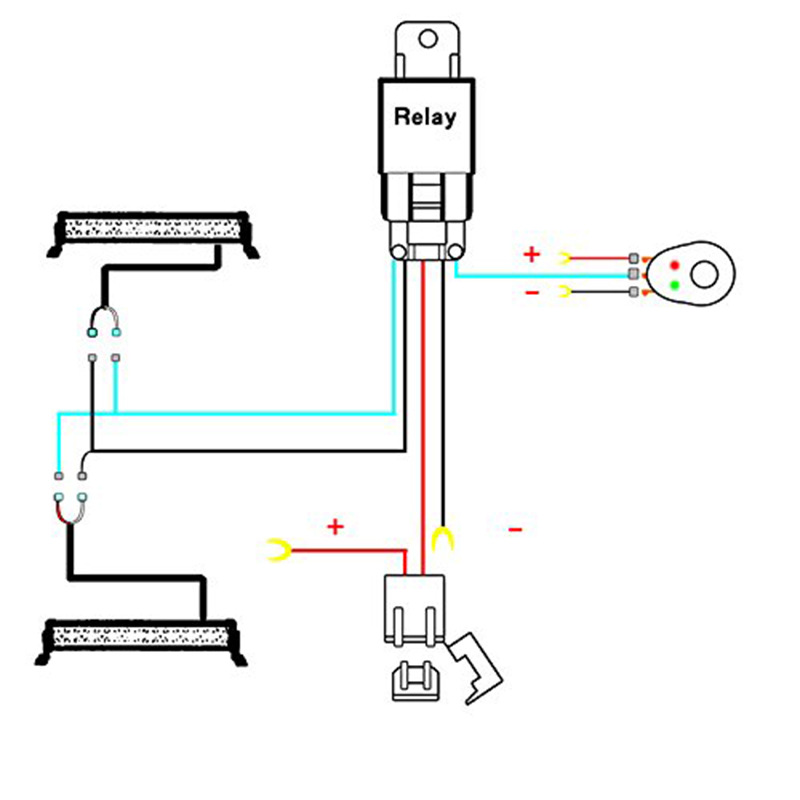

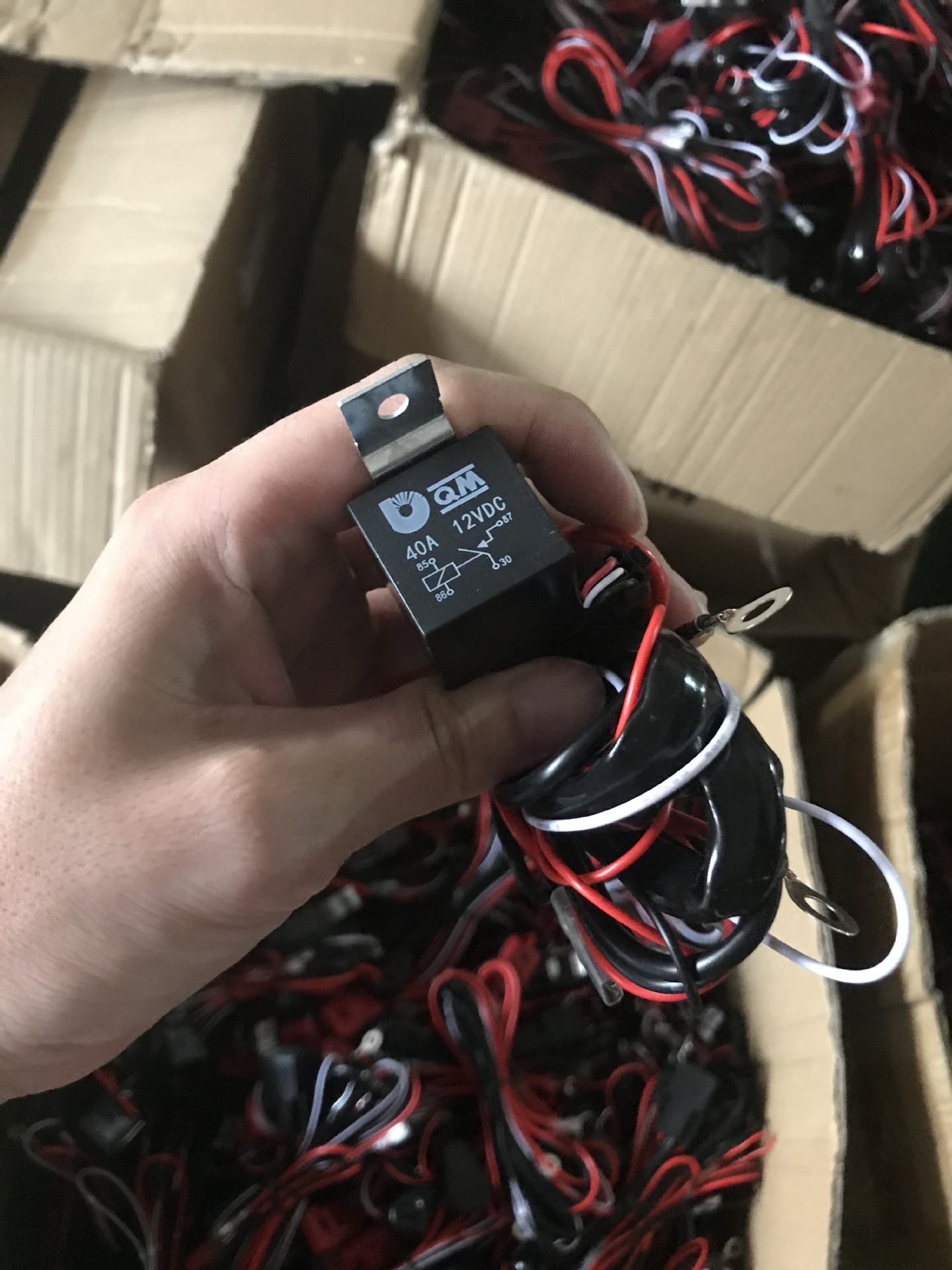

3. 主供电回路：电瓶正极→保险丝→继电器→左右雾灯插头；负极直接搭电瓶负极/车身搭铁。

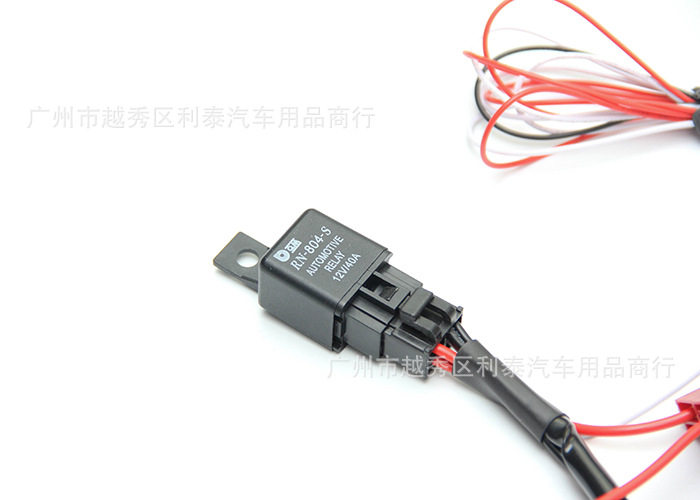

4. 继电器依靠ACC+开关的小电流，控制雾灯的大功率供电，不会损耗原车线路。

二、ACC接线两种常用方式

1. 保险盒取电器接法（最推荐）
用取电器插到车内ACC保险空位（如点烟器、车载电器保险，熄火断电的线路），不用破线，安全稳定。

2. 原车线路并接ACC线
找到方向盘下方线束里的ACC电源线，并联接上这根细红线即可。

补充：和无ACC款的核心区别

这款因为带独立ACC控制线，熄火后雾灯彻底无法点亮，彻底避免电瓶亏电，也是家用改装最稳妥的方案。
