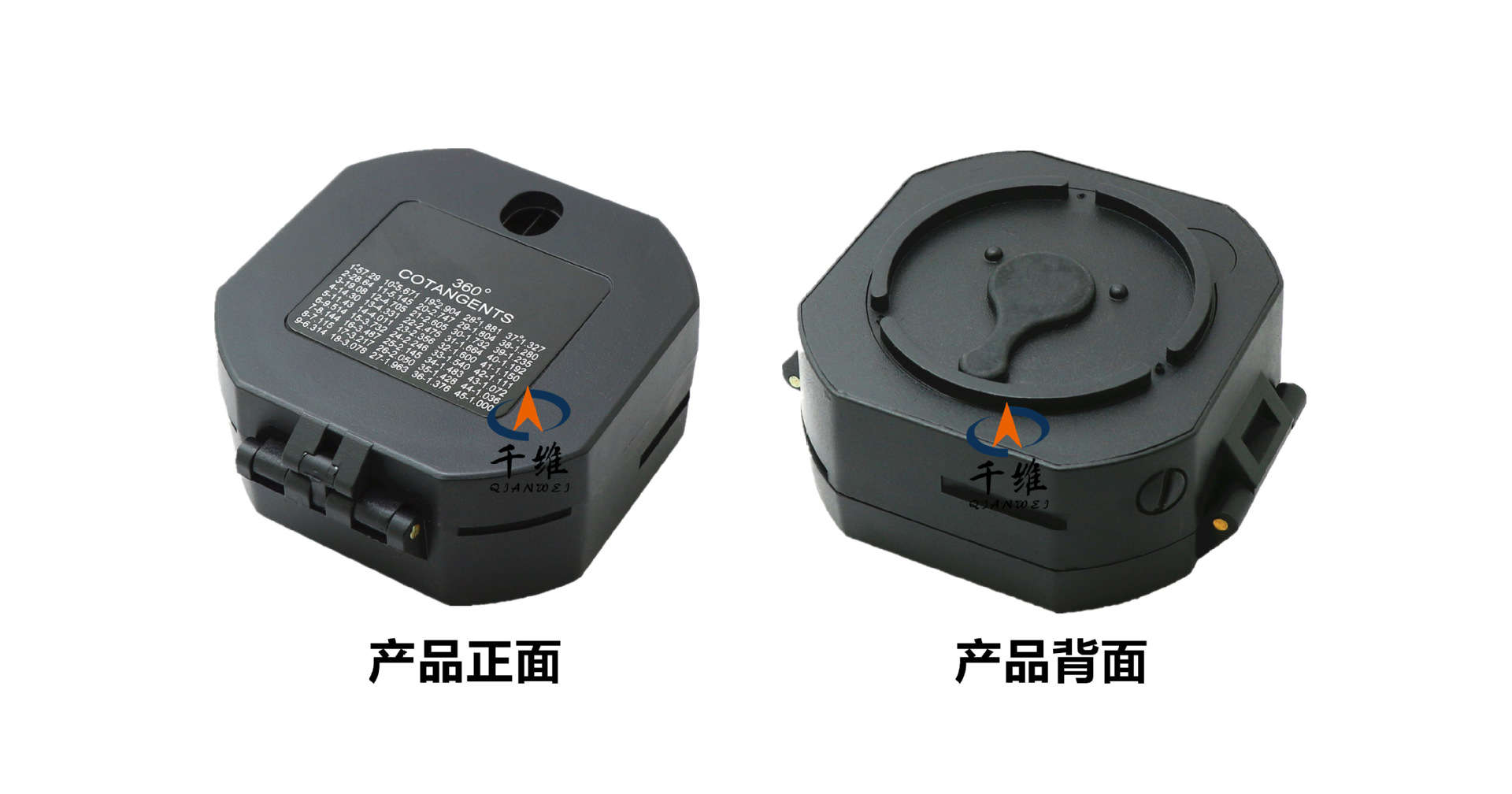

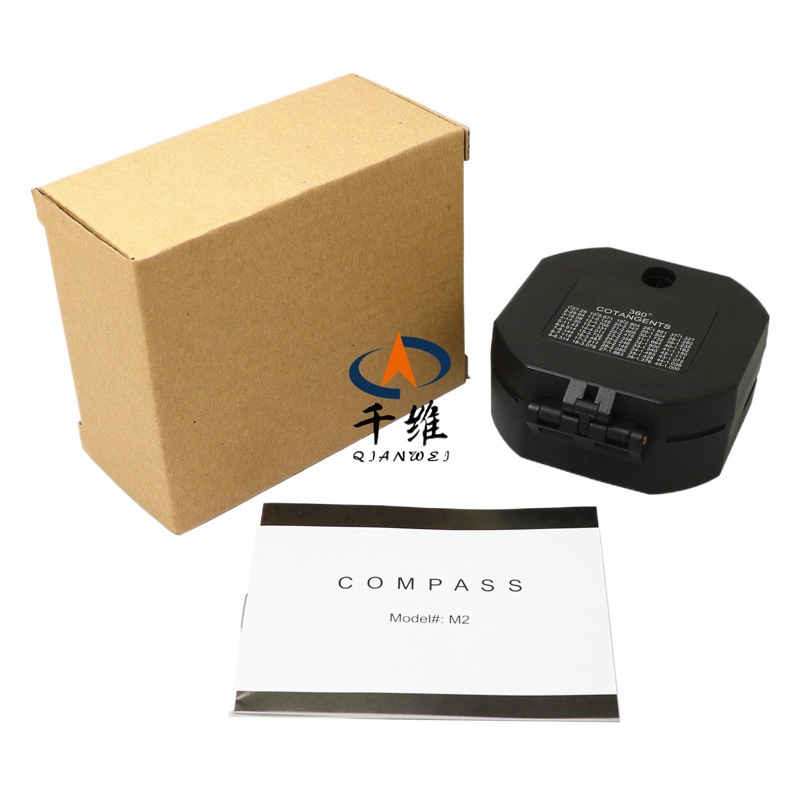

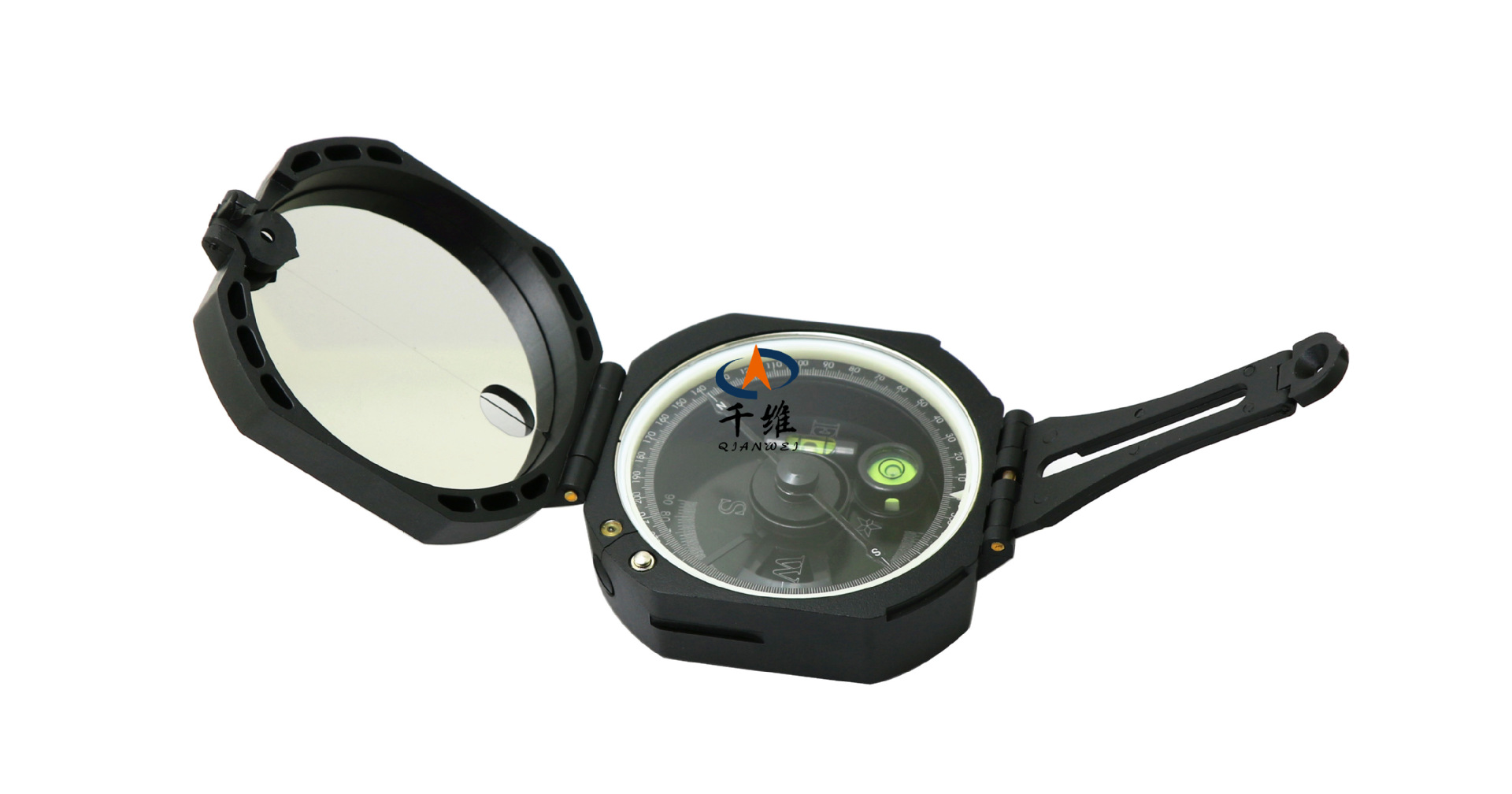

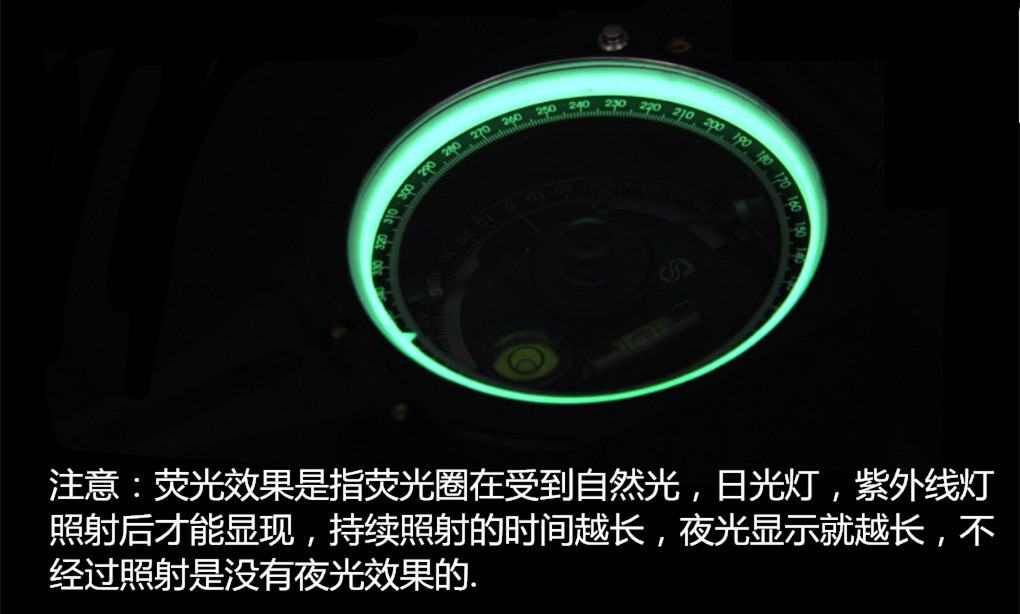

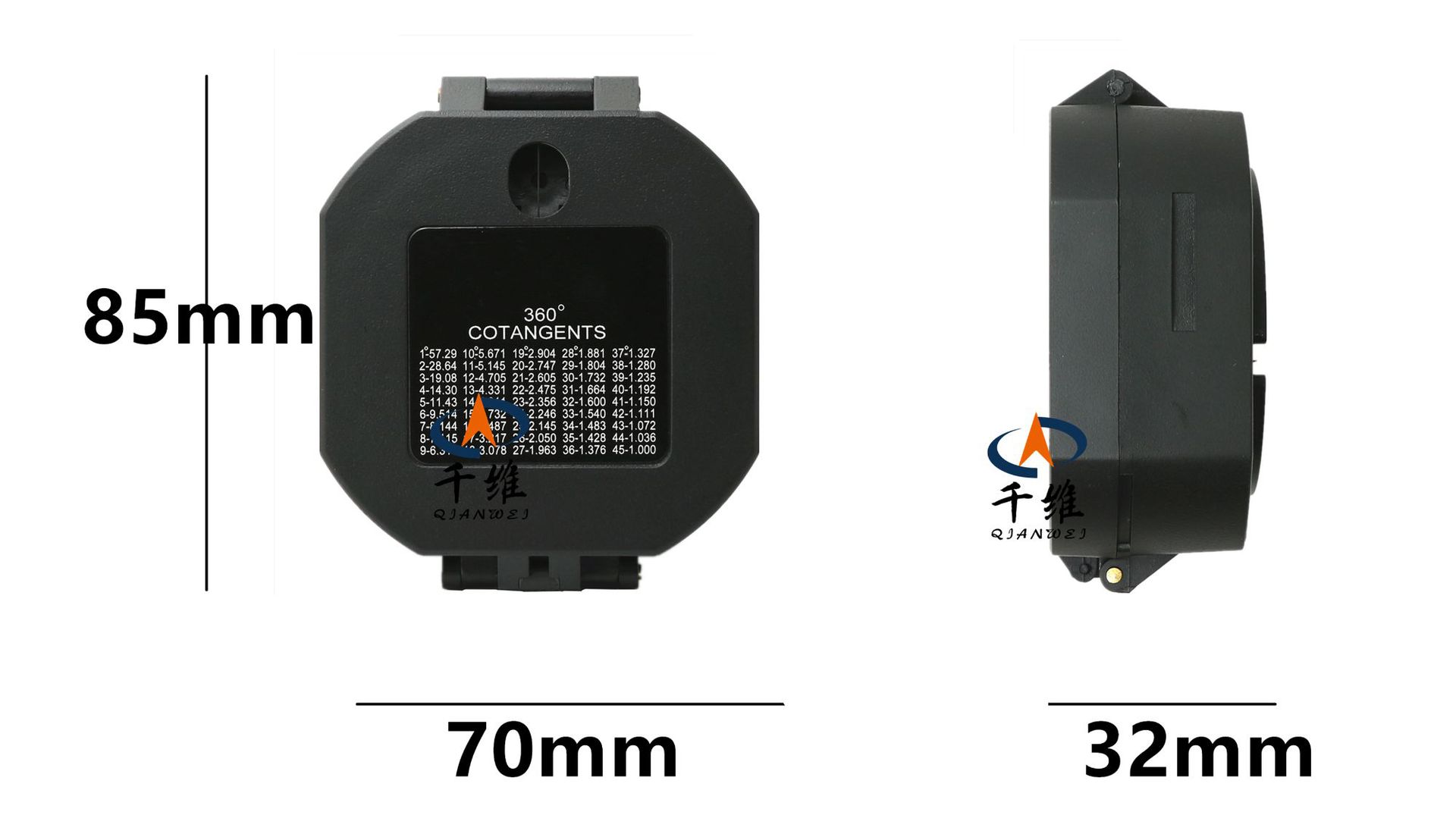

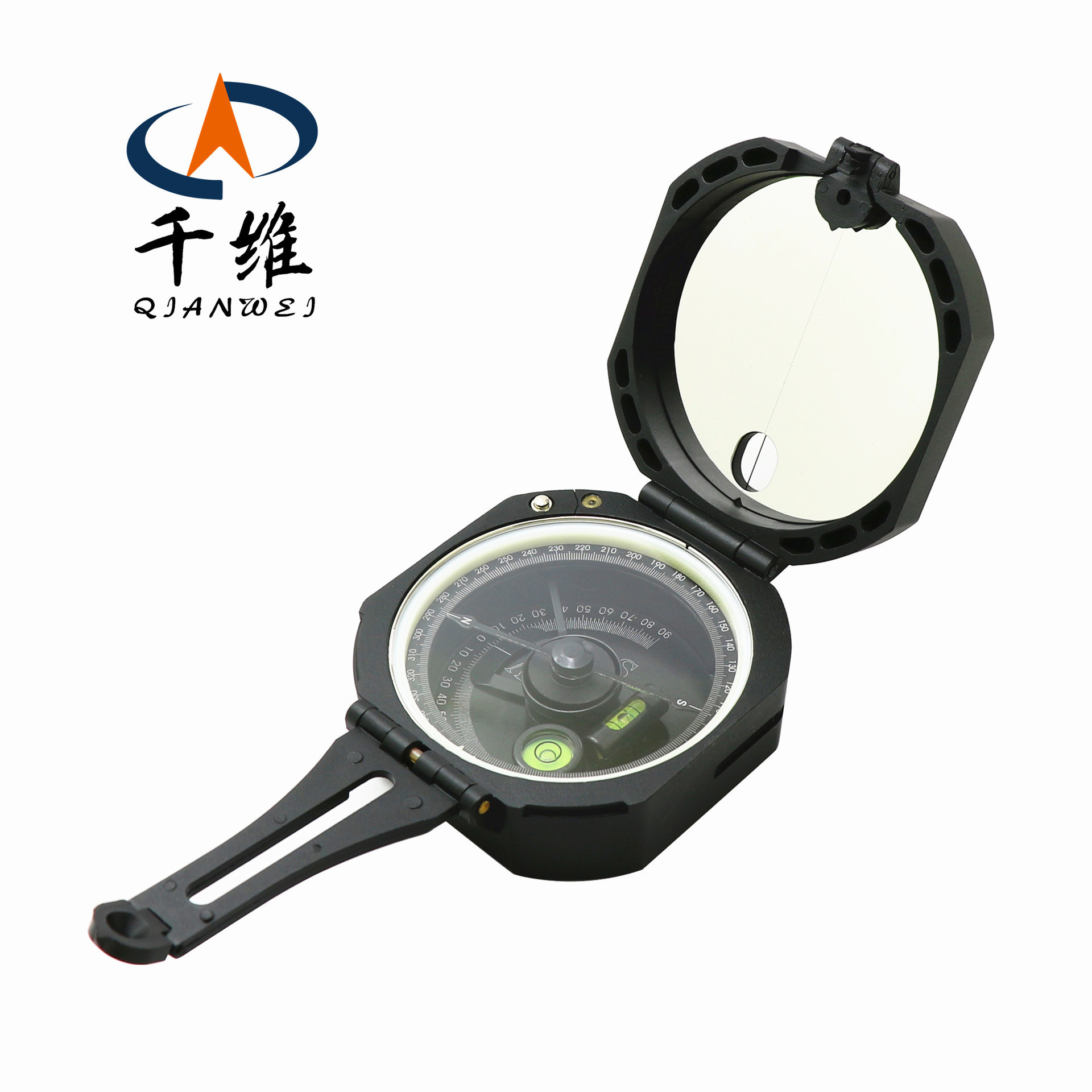

M2产品说明书

一、主要性能

1、磁针阻尼时间（磁针偏转90°至停留在原位置上的时间）<10秒

2、读数误差:

a磁针转动前后所指示之度数误差≤±0.5°

b磁针在0-180、90-270°处由于偏心所引起误差≤+0.5°，C测角器的度数误差≤+0.5°

3、水准器灵敏度:

a长水准器为15′±3′/2mm b圆水准器为30′±5′/2mm

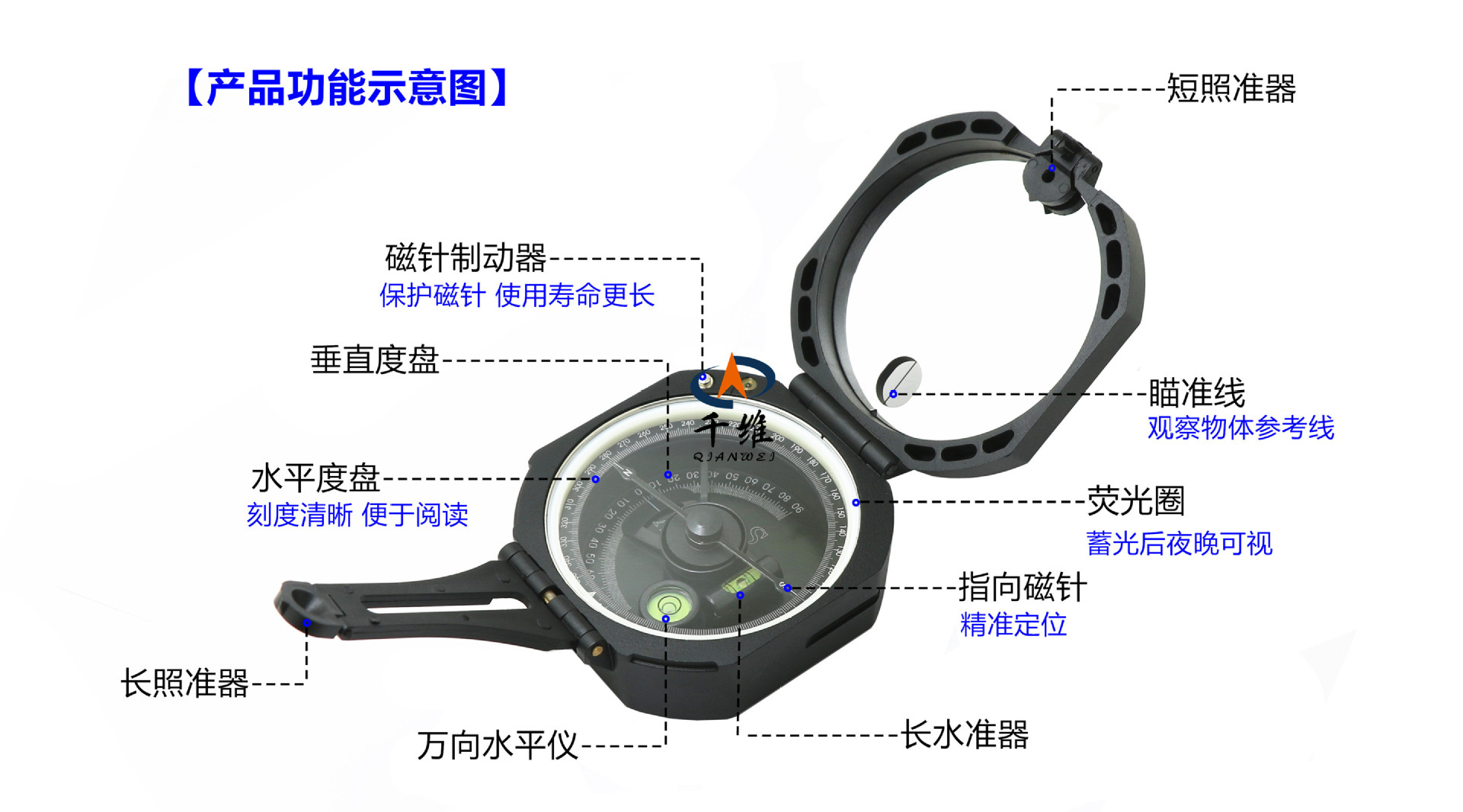

二、测产状(走向、倾向、倾角)

1、测走向

  走向即岩脉在水平上投影的方向。测走向时，将仪器上盖打开与基座呈180°调好本地区的磁偏角将仪器两个长边靠在岩层的特征面(具有代表性的面)，保持圆水准器居中后，磁针北极(N)所指示的度数即为岩层的走向。

2、测倾向

  倾向即垂于走向所指示的面的方向。用上盖的背面靠稳定岩层的特征面，使圆水准器居中后，磁针北极(N)所指示的度数即为岩层的倾向。

3、测倾角

  倾角即班直于走向水平面夹角的角度，测倾角时，将仪器上盖打开与其座呈180°，将仪器的侧边理直于走向面并贴紧岩层的特征面。利用基座底部调节手把将长水准器上的气泡居中，读取指示器所指示的率直度盘的读数，即为岩层的倾角。因为走向和倾角是互为90°的关系，所以在实际测量中，走向和倾角两个因子，只需测其中一个即可，一般情况下只测出走向就行了。

三、地形草测（定方位、测坡角、定水平线）

1、定方位

    定方位也叫交会定点，即目标所处的方向和位置。

a、当目标在实现(水平线)上方时的测量方法

    用右手握紧仪器，上盖背面向着观察者，手臂贴紧身体减少抖动，用左手调整长照准器和反光镜，转动身体，使标、长准器的准尖的像同时映入反光镜，并为镜面中心线所平分，保持圆水准器气泡居中，这时磁针北极（N）所指示的度数即为该标所外的方向，按照同样的方法，在另一侧点对该目标进行测量，这样两个测点对同一目标进行的测量，得出两线沿着测出的度数，相交于目标，就得出目标的位置。

b、当目标在实现(水平线)下方时的测量方法

      用右手握紧仪器，反光镜在观察者对面，手臂贴紧身体减少抖动，用左手调整长照准器和上盖转动身体，使目标、长照准器的准尖同时映入反光镜的椭圆孔中，并为镜面中心线所平分，保持圆水准器气泡居中，这时磁针北极（N）所指示的度数即为该目标所处的方向。按照同样的方法，在另一侧点对该目标进行测量，这样两个测点对同一目标进行的测量，得出两线沿着测出的度数，相交于目标，就得出目标的位置。

2、测坡角(目标到观察者与水平面的夹角)

      右手握住仪器，长照准器在观察者一方，将仪器测立平面垂直于水平面，长水准器居上方。左手调节上盖和长照准器，使目标，长照准器上的准尖的孔同时为反光镜椭圆孔刻线所平分。然后右手中指调节基座底部调节手把，从反光镜观察长水准器的气泡是否居中。此时指示器所指示的垂直刻度盘上的度数即为该目标的坡角。

  如果测某一坡面的坡角，则只需把上盖打开与基座呈180°将仪器的侧边直接放在该坡面上。调整长水准器上的气泡居中，读取度数，即为该坡面的坡角。

3、定水平线

  把长照准器扳至与基座平面成同一平面上，上盖扳至与基座平面成90°将仪器测立，长照准器的小照准尖坚直平行于上盖，将长水准器的指示器归于垂直刻度“0”度，目气泡居中。则通过照准尖上的视孔和反光镜椭圆孔的视线即为水平线。

四、测垂直角

  将仪器上盖打开与基座呈180位置，用仪器侧面贴紧物体具有代表性的平面，然后调节长水准器，使气泡居中，此时垂直指示器所指示的度数，即为该物体的垂直角。
