HR1688轴长31mm精准长轴挂钟机芯 石英钟机芯 钟表配件机芯

品名：HR1688跳秒机芯（太阳孔径）

外形尺寸：56*56*16.3mm

轴长有8个可选择

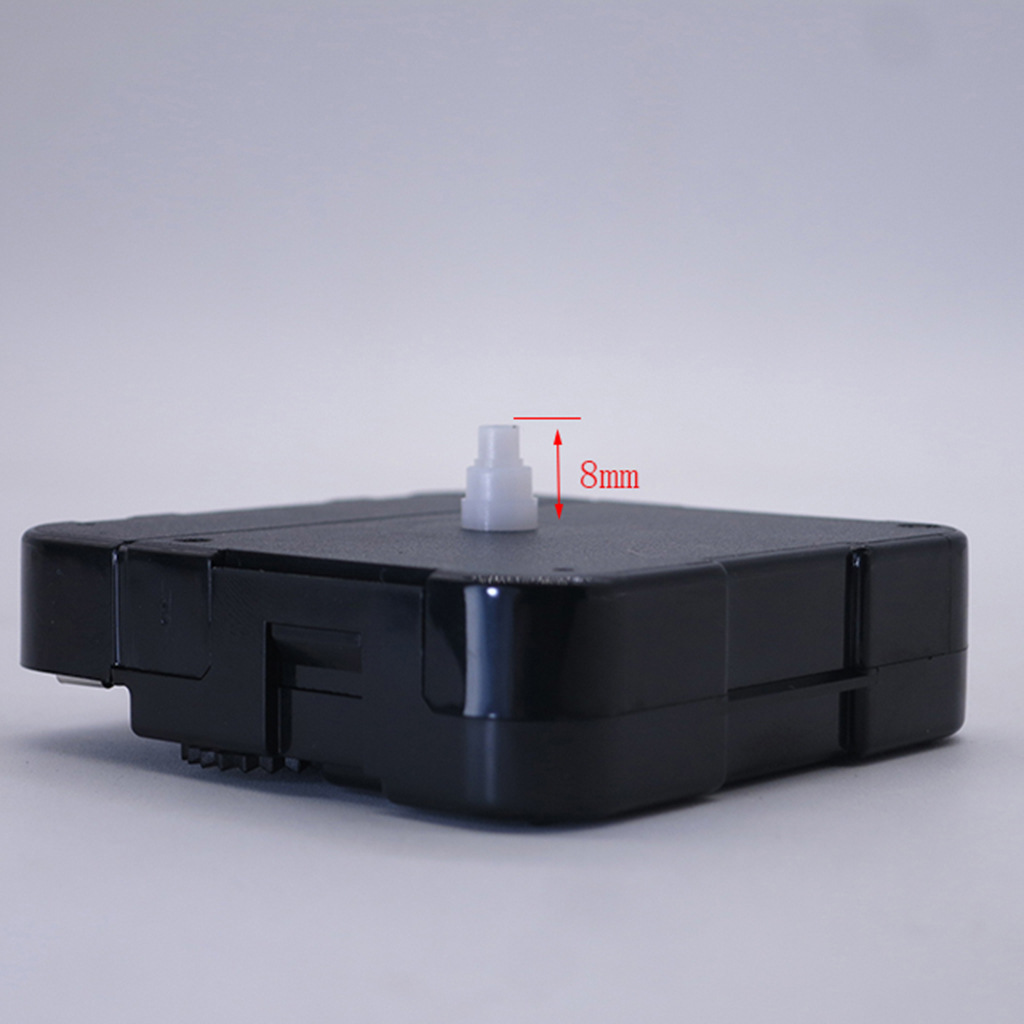

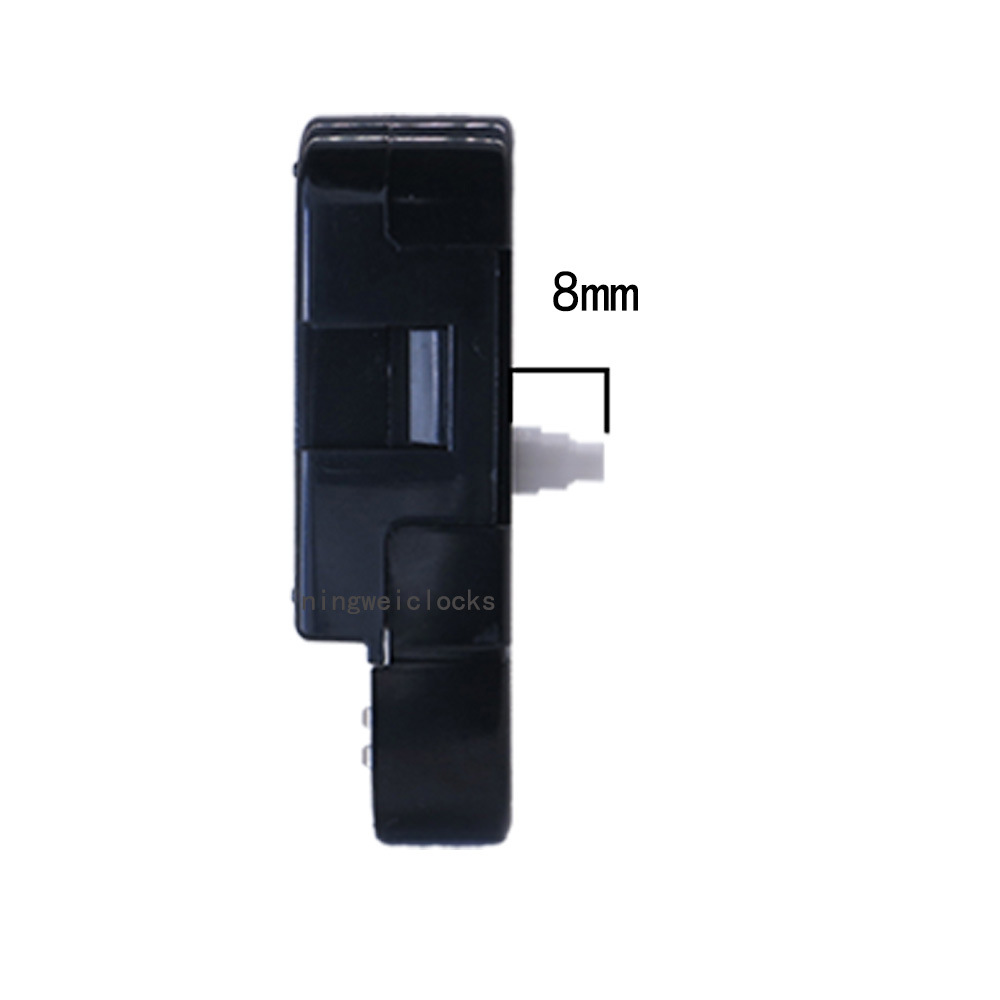

轴长8mm，无螺纹

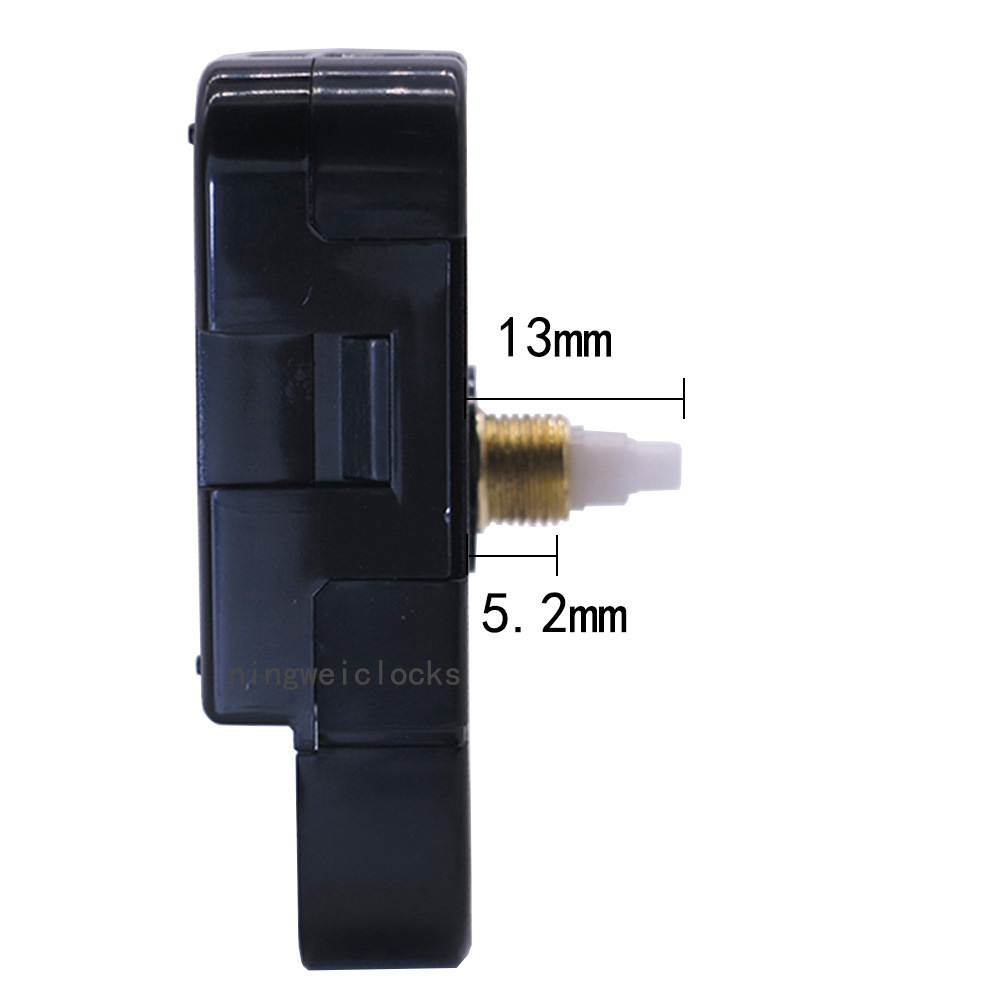

轴长13mm，螺纹高5.2mm，适用1-2mm的面板

轴长14.5mm，螺纹高6.7mm，适用2-3mm的面板

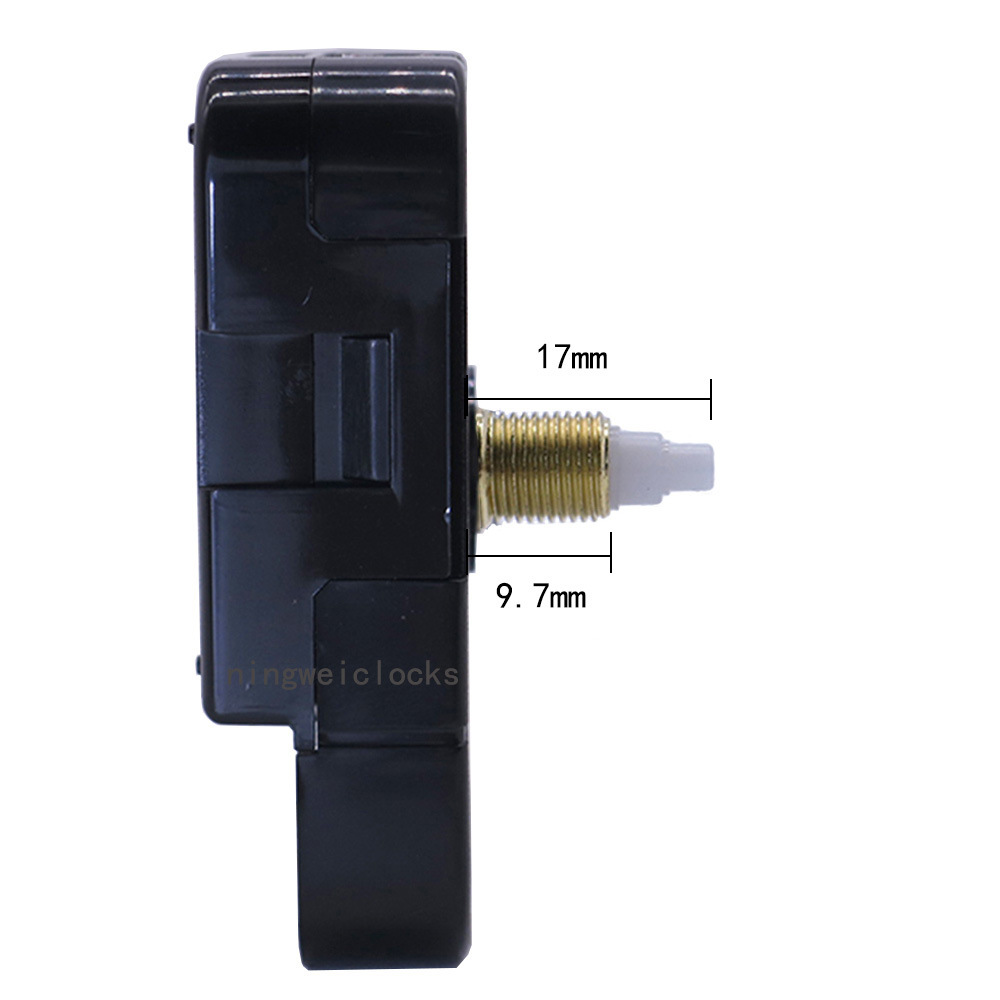

轴长17mm，螺纹高9.7mm，适用4-6mm的面板

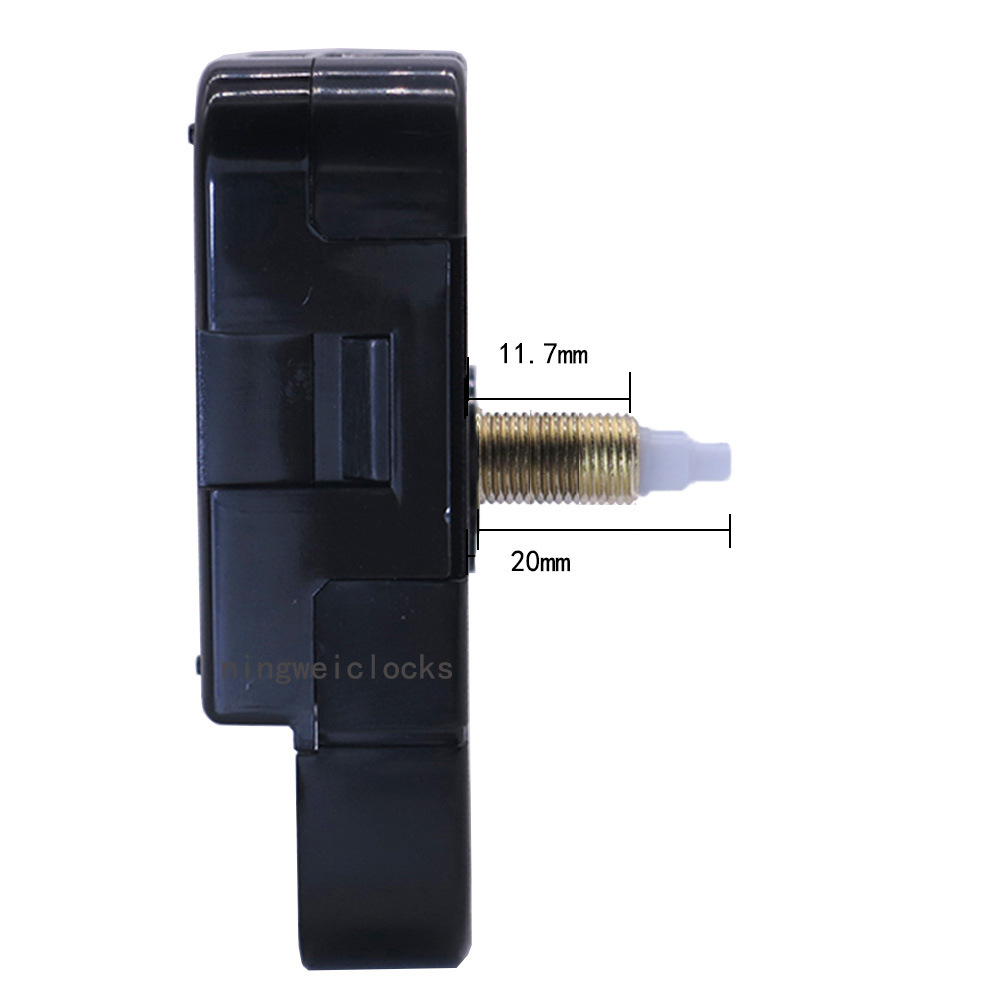

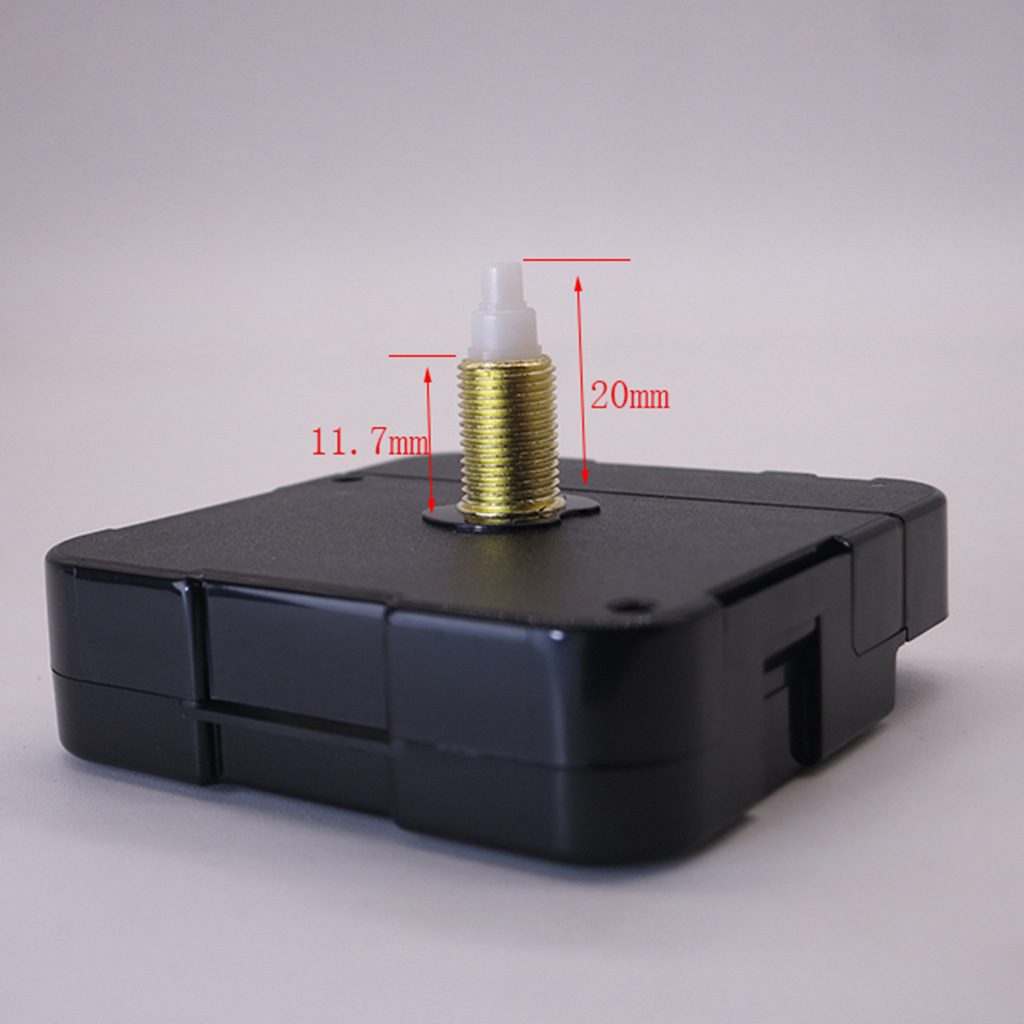

轴长20mm，螺纹高11.7mm，适用6-9mm的面板

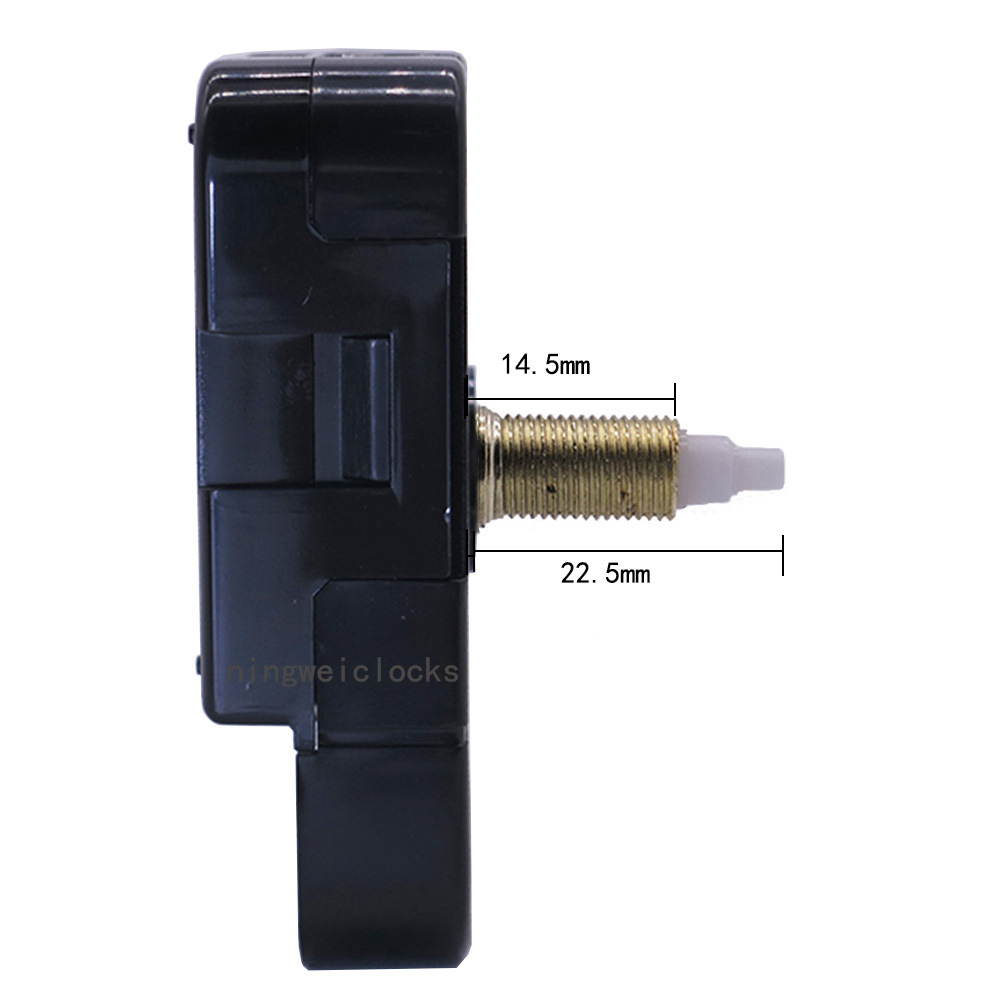

轴长22.5mm，螺纹高14.5mm，适用9-11mm的面板

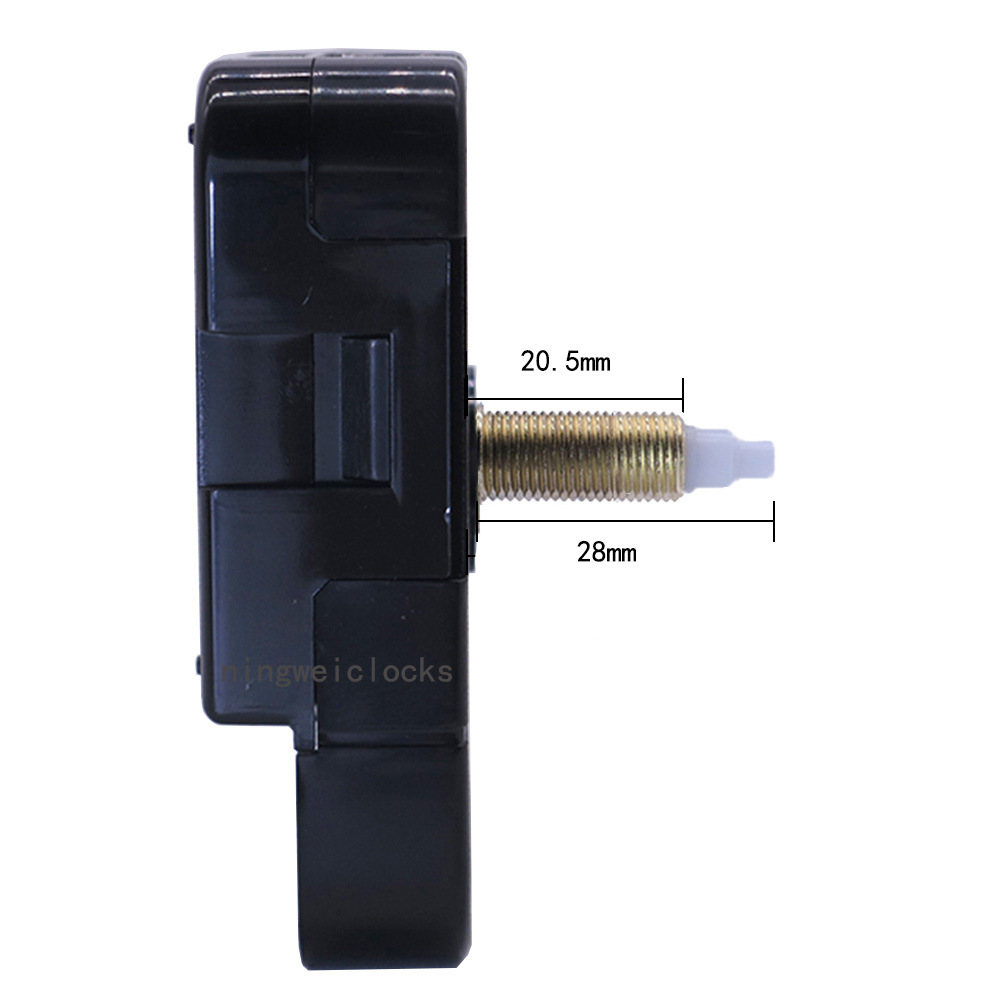

轴长28mm，螺纹高20.5mm，适用11-17mm的面板

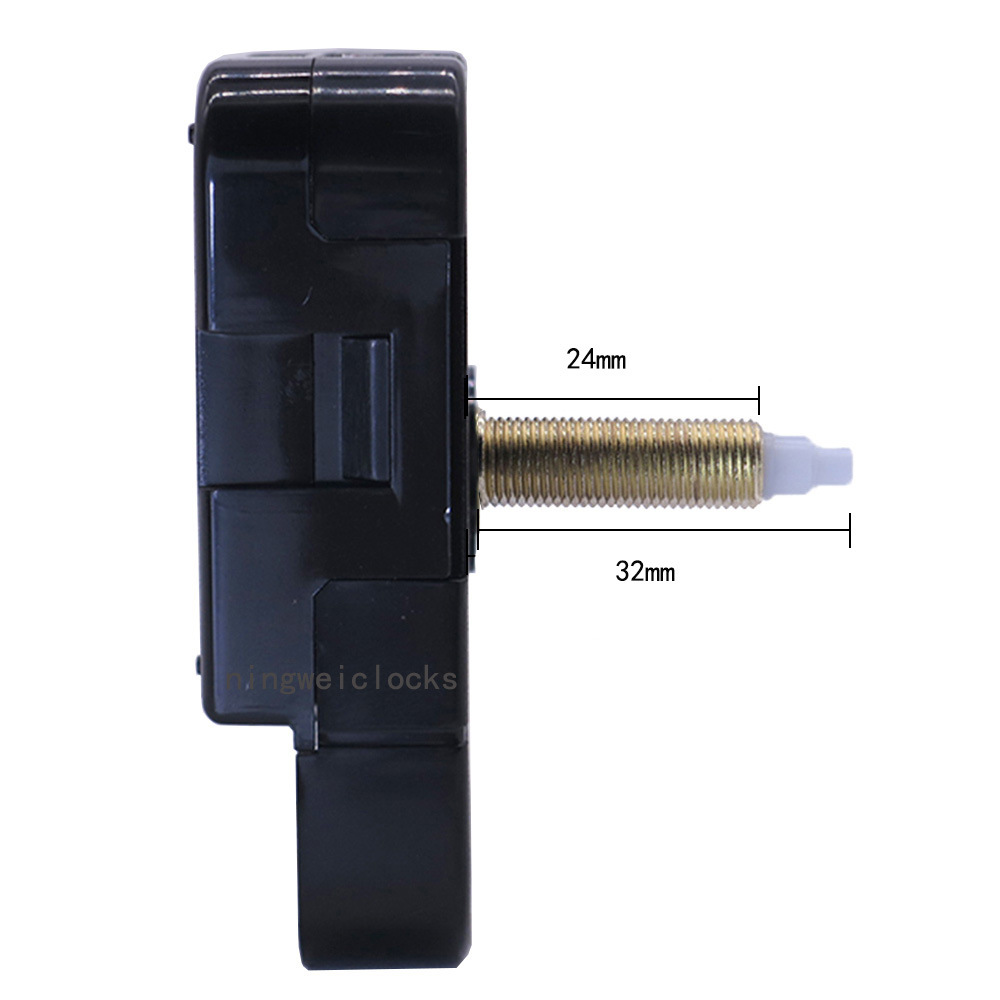

轴长32mm，螺纹高24mm，适用18-21mm的面板

类型：跳秒

配有金色六角平面螺母、金色华司、黑色胶垫

HR1688跳秒机芯均属一秒级机芯，寿命2年以上,全部通过ROHS认证.

晶振频率:32.768KHz
走时精度：±30Sec/Month(1.5V DC. 25℃)

消耗电流：Less than 130μA（1.5V DC.）
工作电压：1.3v to 1.7v
使用温度：-10℃to50℃

电源：1.5v

电池寿命（规格）：Approx. One Year (UM-3)
重量：近似25g/PCS

秒针输出力矩：≤0.6gf-cm(1.5V)
分针输出力矩：≤30gf-cm(1.5V)

指针规格要求：

秒针长度/重量：≤130mm，≤2g

分针长度/重量：≤200mm，≤6g

秒针不平衡力矩：≤0.15gf-cm

分针不平衡力矩：≤6gf-cm

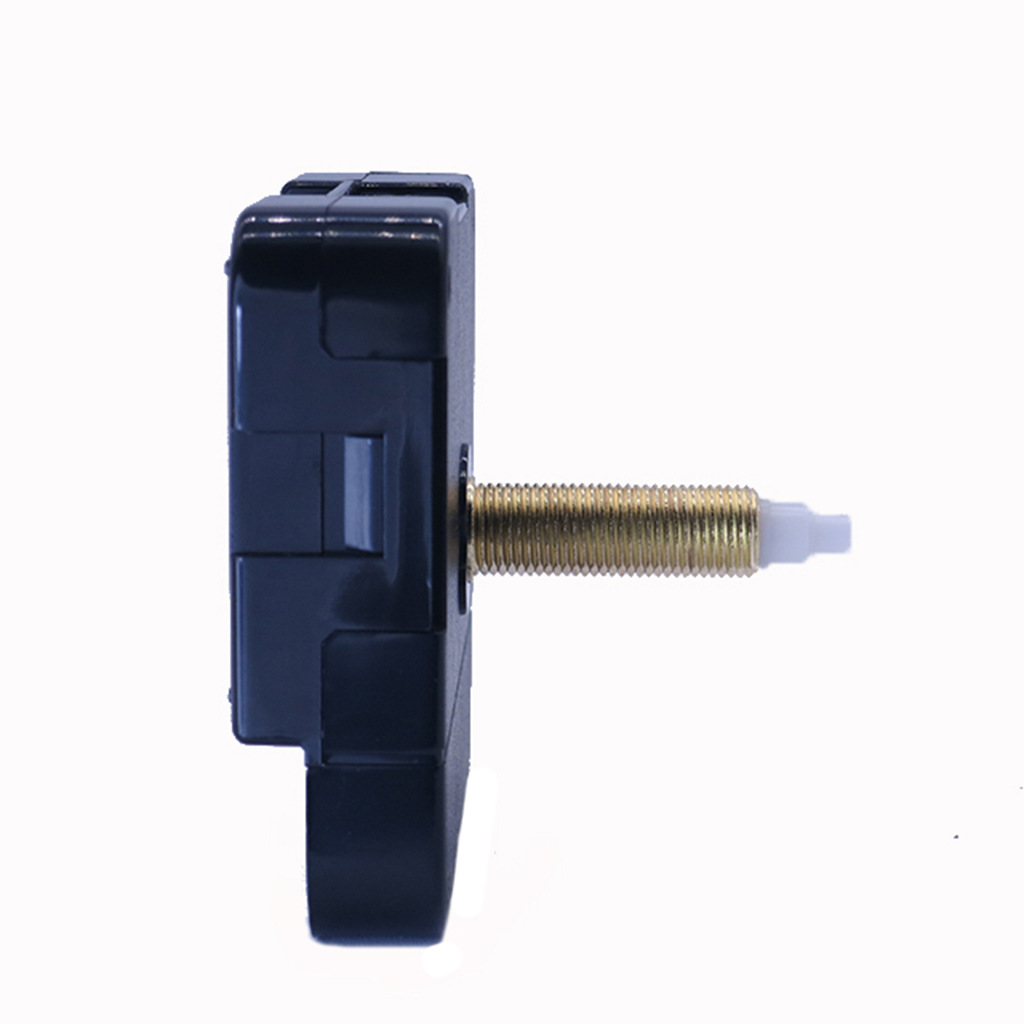

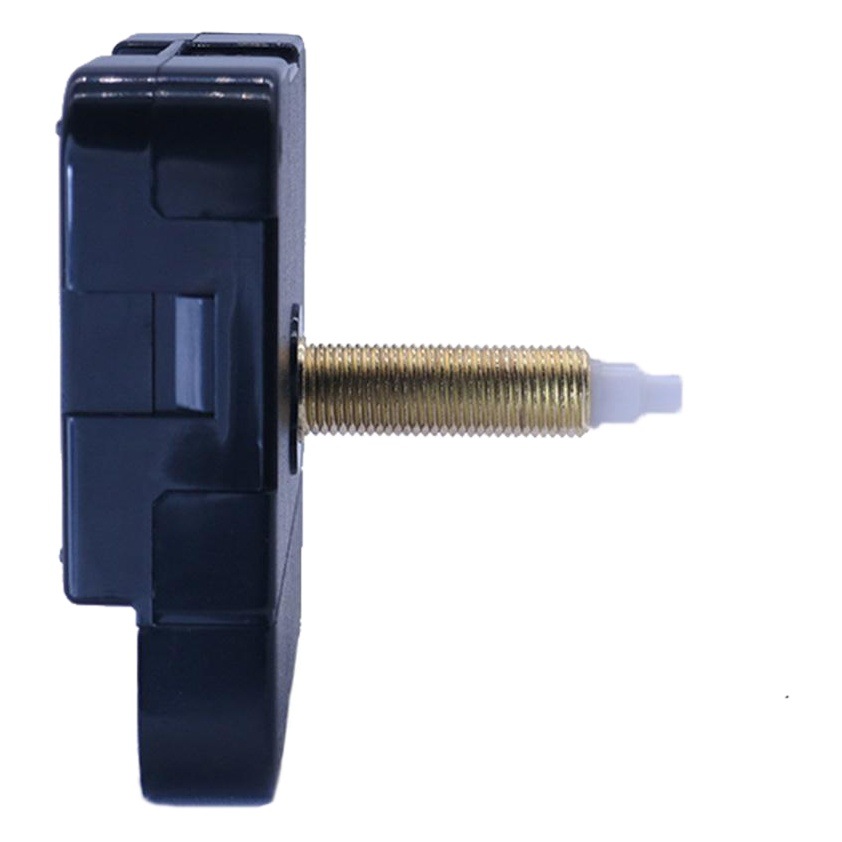

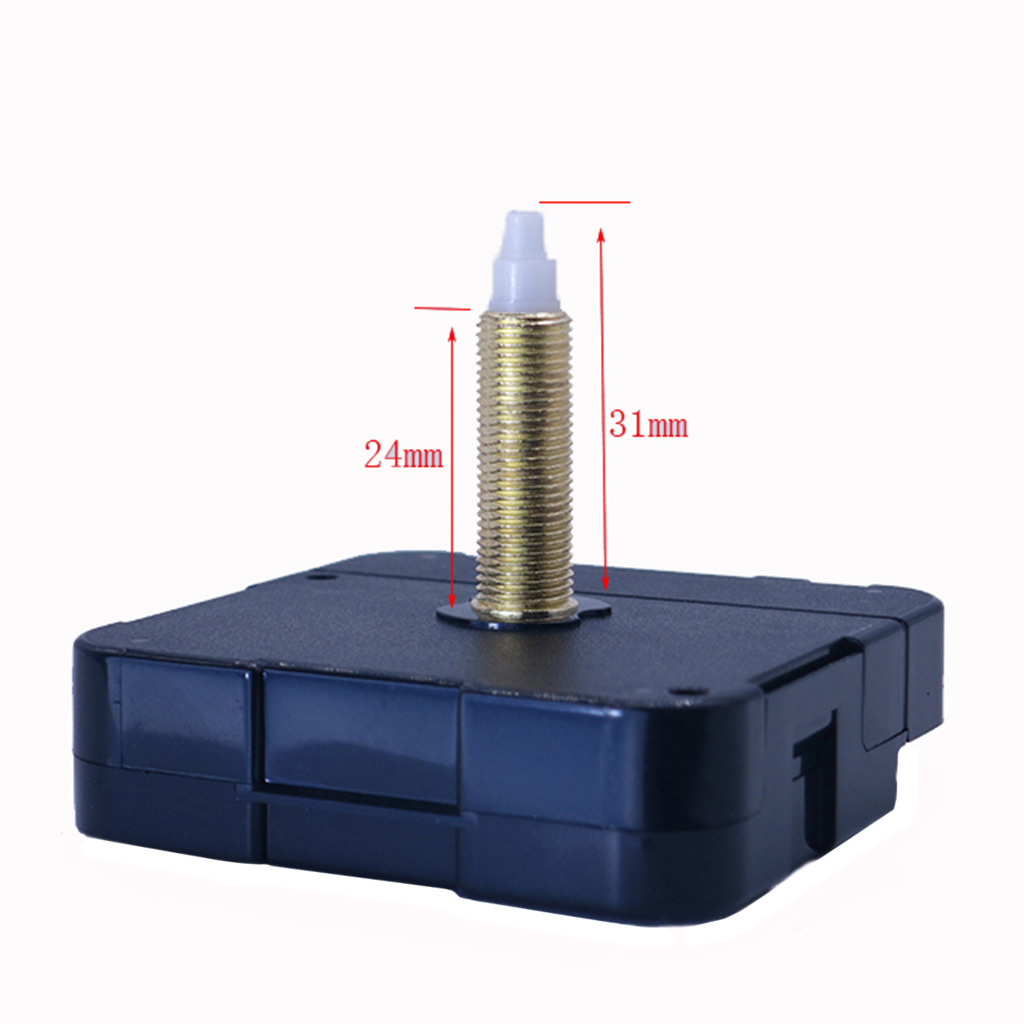

总轴长31mm，螺纹高24mm，适用于17-21mm厚度的面板

机芯时针轴位孔径5.1mm，分针轴位孔径3.1mm，秒针0.76mm

HR1688跳秒机芯的背面图：机芯通过CE和ROHS认证，用一节5号电池

机芯电池槽位一般是不配电池盖，如需要配电池盖请特别注明，配电池盖另外加0.1元/个

每个机芯都配有，金色平面六角螺母、金色华司、黑色胶垫

HR1688轴长31mm跳秒机芯通过SGS公司权威认证，有CE、ROHS证书

机芯包装：

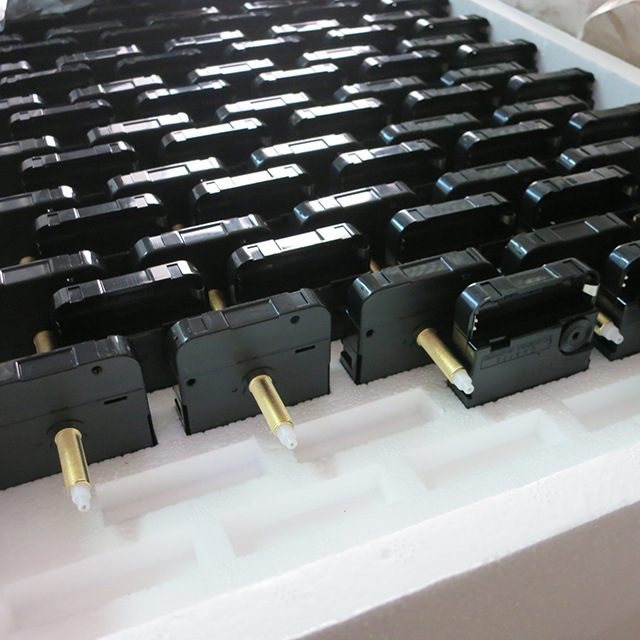

每个机芯都用保丽龙固定，100个机芯装一层保丽龙，一箱5个保丽龙，

500个机芯装一箱

外箱尺寸：60*40*41cm

毛重：18.5公斤/箱

每箱机芯套有防尘、防水袋

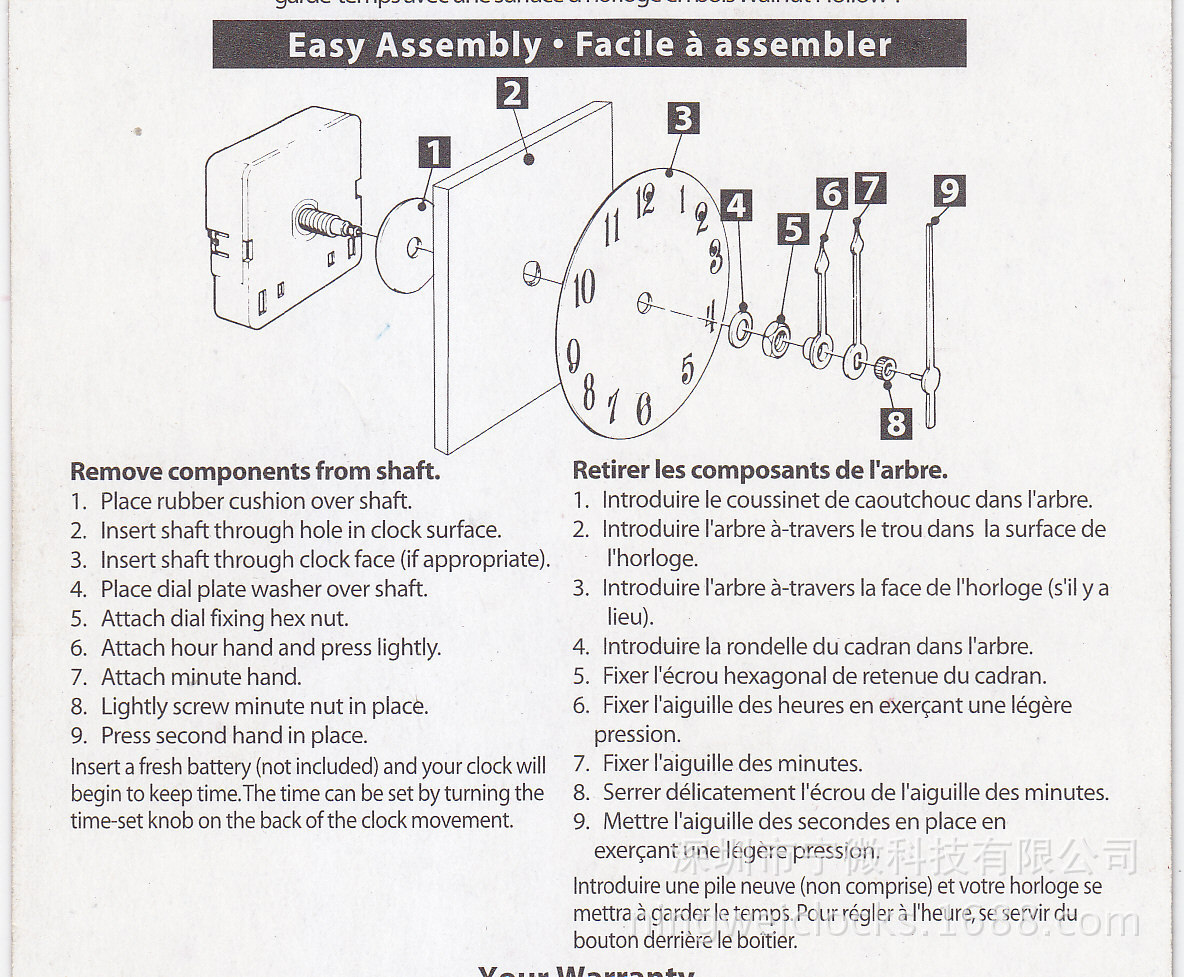

组装说明书：

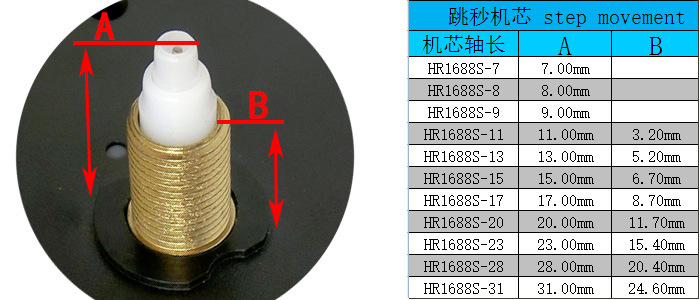

HR1688跳秒机芯现成轴长，A是机芯的总轴长，B是螺纹的高度

怎么选择合适的机芯轴长呢？先量一下钟面板的厚度，得知面板的厚度然后再加上螺母、华司、胶垫的厚度（3个配件总厚度3mm），面板的厚度+配件的厚度就等于机芯螺纹的高度，

比如面板厚度3mm+配件的厚度3mm，就合适用总轴长15mm，螺纹高6.7mm的机芯

如果产品特殊，也可以用倒沉螺母，如有不明白的，请联系客服

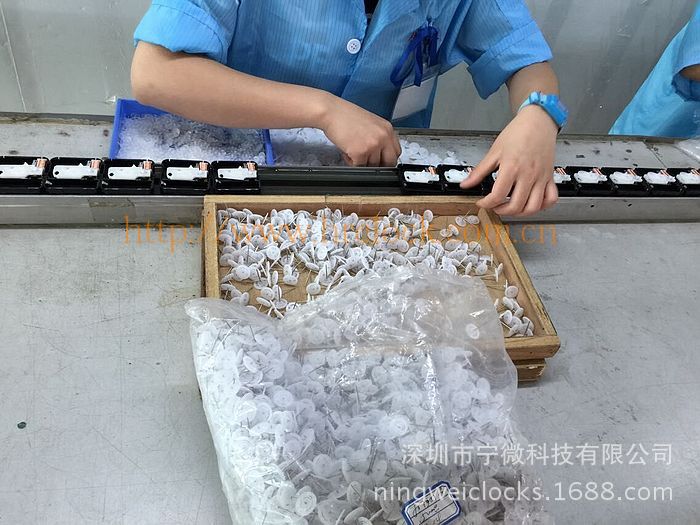

车间
