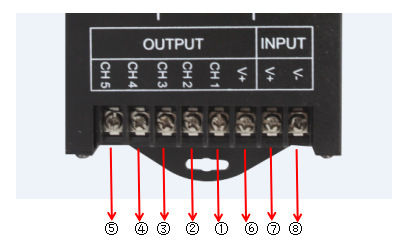

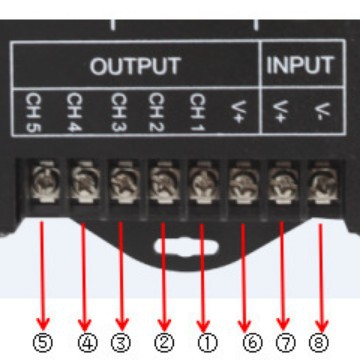

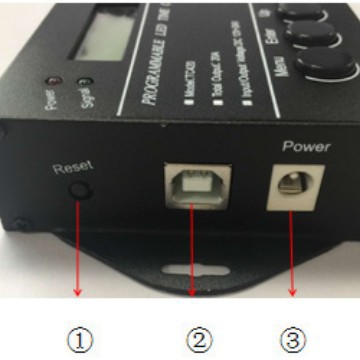

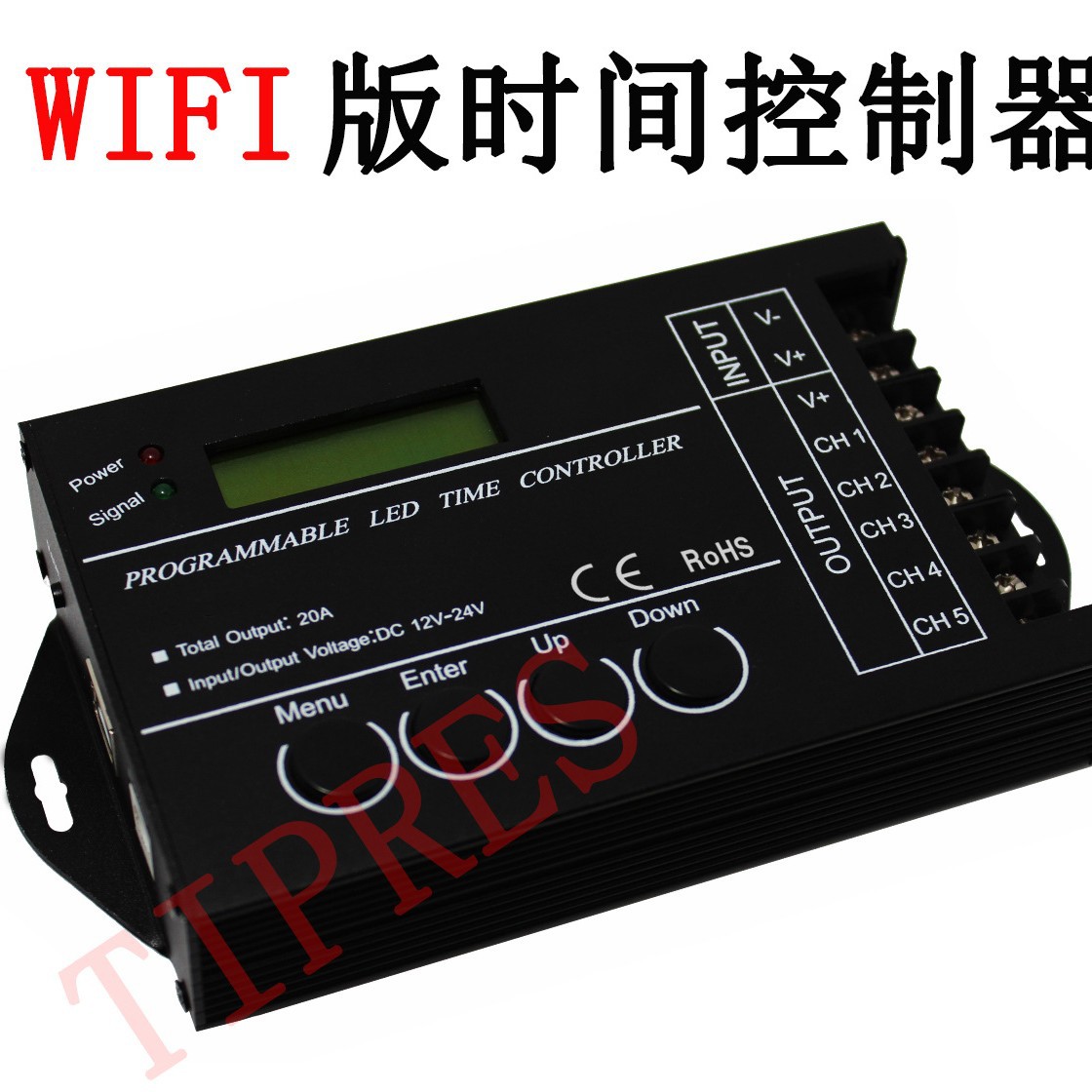

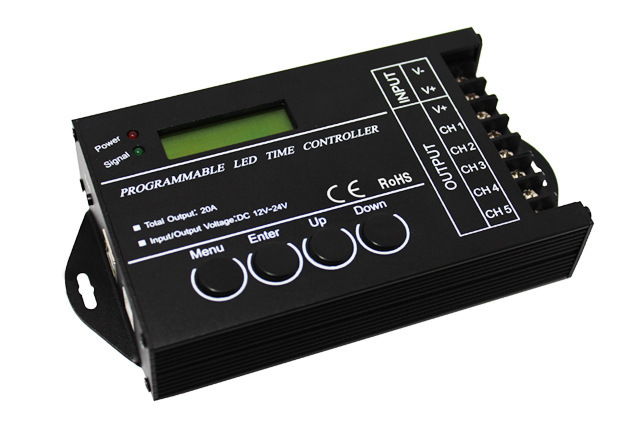

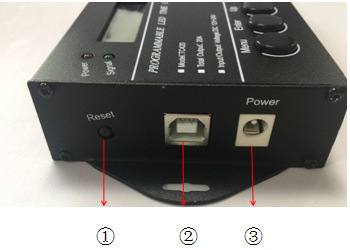

3.2 输出接口：

① 为负载输出第1路的负极；

② 为负载输出第2路的负极；

③ 为负载输出第3路的负极；

④ 为负载输出第4路的负极；

⑤ 为负载输出第5路的负极；

⑥ 为负载输出的正极；

⑦⑧ 为电源输入正、负极，当负载功率太大时可选择⑦⑧这两个接口。（注：电源输入口DC头和这两个接口，只需两者选一。）

4. 功能操作说明

控制器具有省电模式和可设置模式两种模式和具有“Menu”、“Enter”、“+”、“-”四个按键。

4.1 Wifi设置

Wifi有两种模式：

AP 模式：手机直接连接到控制器进行控制，时间控制器的wifi名称为(SmartTime xxxx)；长按Menu键，可 以将Wifi模式设置为AP模式，设置时显示屏显示“Set:softAP...”，设置完成后将进入

正常显示模式；

STA模式：手机连接到路由器，再通过路由器控制时间控制器，需通过手机APP设置并加入网咯即可；

开机时，时间控制器会初始化wifi，显示屏显示“Init:Wifi...”，初始化完成后，将进入正常

显示模式，wifi模式为上次设置时的状态(AP或STA模式)；

4.2 省电模式

当控制器在可设置模式下30秒内没有任何按键按下，显示屏背景灯关闭，如果在30秒内也没有任何键按下，控制器将进入省电模式。当按下任意键控制器将返回原来的显示界面。

当处于省电模式，第一行显示当前的日期和模式；第二行显示当前时间。

省电模式显示如图1：

4.3 可设置模式

① 在主菜单中按“Menu”键，将进入时间显示界面。

在时间显示界面第一行显示当前时间或者日期和模式，每两秒钟会自动切换。

第二行显示“【Menu】”，按“Enter”键可进入主菜单界面；

时间显示界面如图2：

② 当时间显示界面下按“Enter”键，或者在主菜单的子菜单中按下"Menu"键，将进入到主菜单。

在主菜单下显示屏第一行显示“【Menu】”，表示所在的位置。

显示屏第二行显示“1.Mode”、“2.Setup”或“3.Run”，可以通过“+”键和“-”键进行切换。

按下“Enter”键，将进入相应的设置；按“Menu”键返回到时间显示界面；

主菜单显示如图3：

③ 在主菜单选择“1.Mode”并且按下“Enter”键，将进入到模式选择；

在模式选择显示屏第一行显示“【Mode】”，表示所在的位置。

第二行显示选择模式的名字如：“Mode11”。

按“+”或“-”键选择模式，并且保存选择的模式；按“Menu”键，返回到主菜单。

模式选择显示如图4：

④ 在主菜单选择“2.Setup”并且按下“Enter”键，将进入到设置菜单；

在设置菜单中显示屏第一行显示“【Setup】”，表示所在的位置。

第二行显示“1.Time”、“2.Date”或者“3.Sound”，可以通过“+”或"-"选择设置的对象。

按“Enter”键进入对应的设置，按“Menu”键返回到主菜单；

设置菜单显示如图5：

I、在设置菜单下选择“1.Time”并且按下“Enter”键，将进入到时间设置；

在时间设置显示屏第一行显示“【Time】”，表示所在的位置。

显示屏第二行显示设置的时间“时：分：秒”，例如“11:16:56”。

按“Enter”键选择设置的数（时/分/秒），被选择的区域会闪动，这闪动表示处于编辑状态。

按“+”键对应的数加1，当达到最大值时将返回到最小值；

按“-”键对应的数减1，当达到最小值时将返回到最大值；

按“Menu”键保存并且返回到设置菜单；

设置模式显示如图6：

II、 在设置菜单下选择“2.Date”并且按下“Enter”键，将进入到日期设置；

在日期设置模式显示屏第一行显示“【Date】”，表示所在的位置。

显示屏第二行显示设置的日期“年-月-日”，例如“13-01-01”。

按“Enter”键选择设置的数（年/月/日），被选择的区域会闪动，这闪动表示处于编辑状态。

按“+”键对应的数加1，并且保存当前值，当达到最大值时将返回到最小值；

按“-”键对应的数减1，并且保存当前值，当达到最小值时将返回到最大值；

按“Menu”键保存并且返回到设置菜单；

设置模式显示如图7：

III、在设置菜单下选择“3.Sound”并且按下“Enter”键，将进入到声音设置；

在声音设置模式显示屏第一行显示“【Sound】”，表示所在的位置。

显示屏第二行显示“OPEN”或者“CLOSE”表示声音设置情况

按“+”键或“-”键进行切换声音关或者开；

按“Menu”键返回到设置菜单；

声音设置显示如图8：

⑤ 在主菜单选择“3.Run”并且按下“Enter”键，将进入到运行菜单；

在运行菜单中显示屏第一行显示“【Run】”，表示所在的位置。

第二行显示“Start”或“Stop”，表示控制器启动或关闭。

按“+”或"-"选择启动或关闭。

按“Enter”键执行用户所选项；按“Menu”键返回到主菜单；

运行菜单显示如图9：

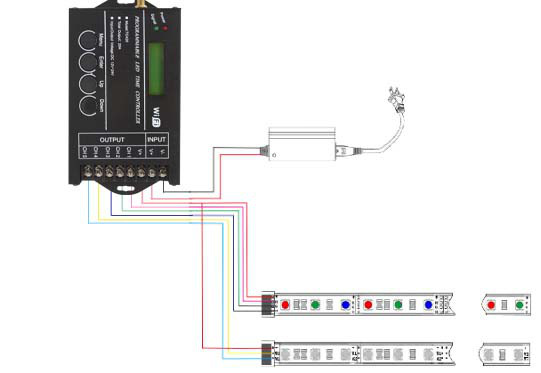

5.典型应用
