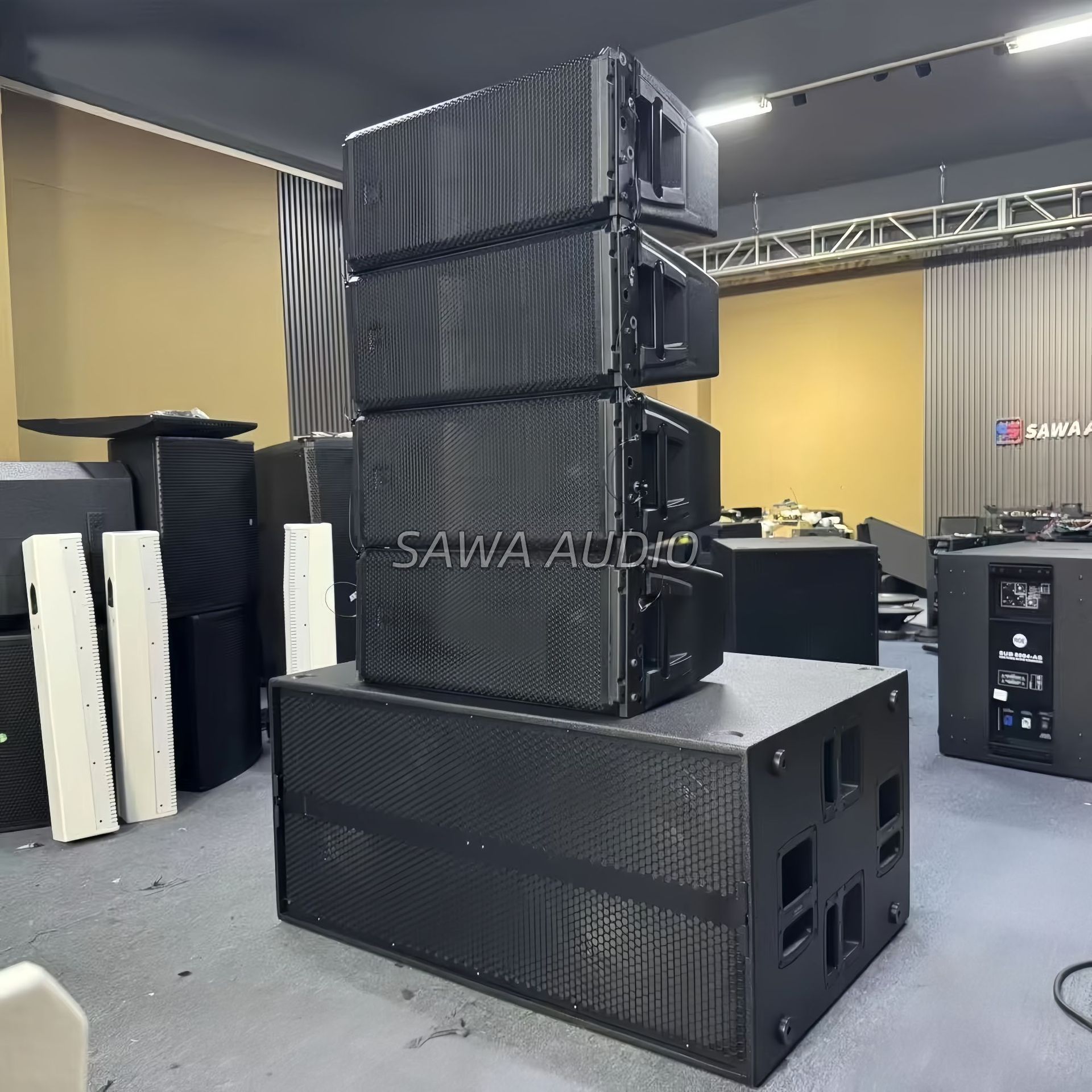

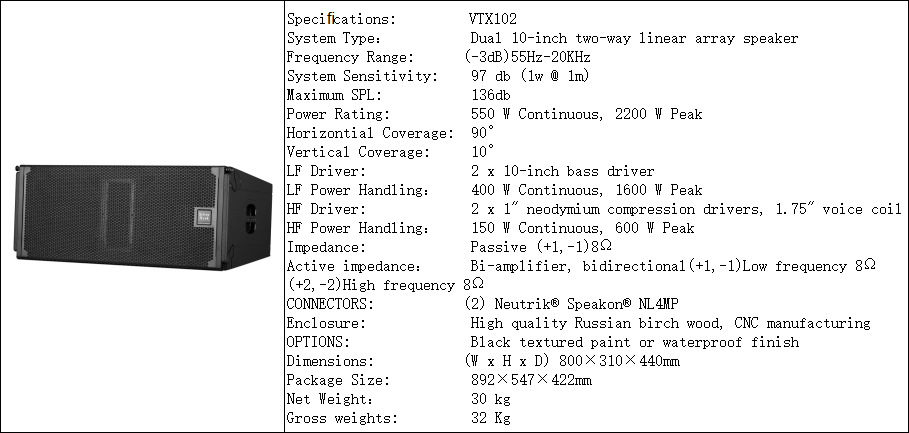

VTX102具有两个10英寸高效低音扬声器和两个 1.75 英寸音圈钕磁压缩驱动器，而且内置保护技术，可防止高音扬声器过载。

双功放/无源开关允许您在双向有源模式或高效无源模式之间切换。

VTX102与VTX18W相同的宽度锁定索具机构和悬架系统，配对时提供一个完整的生态系统。可以在世界任何地方的任何规模、任何场所提供无与伦比的扩声效果。

系统表面经过多次喷漆处理，提供耐用、恒久如新、硬度、耐磨损、符合环保标准。

类型：                 双10寸双向线阵列音箱
频率范围(-3dB)：  55Hz-20KHz
无源功率(AES) :    (连续/峰值) 550 W/1100 W
灵敏度：              97dB, spl @ 1w,1m
最大声压级：        136dB
水平覆盖角度(H)： 90°
垂直覆盖角度(V)： 10°
低频单元：            两只10英寸大功态驱动器
低频处理功率：      (连续/峰值) 400 W/800 W
高频单元：            两只1.75英寸音圈钕磁压缩驱动器
高频处理功率：      (连续/峰值) 150 W/300 W
标称阻抗：            被动(+1，-1)8Ω
主动阻抗：            双功放，双向(+1，-1)低频8Ω (+2，-2)高频8Ω
连接器：               2×NEUTRIK NL4MP
箱体材料：            桦木胶合板，CNC制造
箱体外观：            黑色耐磨喷漆处理
尺寸(W×H×D)：    800×311×440mm
净重：                  30Kg
包装尺寸：             892×547×422mm
包装重量：             32.5Kg

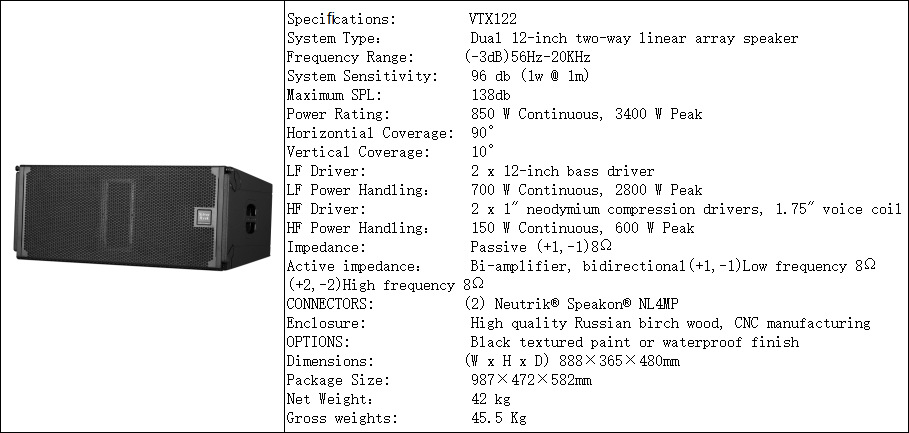

VTX122 具有两个12英寸高效低音扬声器和两个 1.75 英寸音圈钕磁压缩驱动器，而且内置保护技术，可防止高音扬声器过载。

此外，双功放/无源开关允许您在双向有源模式或高效无源模式之间切换。

VTX122与VTX215B或VTX215PD相同的宽度锁定索具机构和悬架系统，配对时提供一个完整的生态系统。可以在世界任何地方的任何规模、任何场所提供无与伦比的扩声效果。

系统表面经过多次喷漆处理，提供耐用、恒久如新、硬度、耐磨损、符合环保标准。

类型：                 双12英寸双向线阵列音箱
频率范围(-3dB)：  56Hz-20KHz
无源功率(AES):    (连续/峰值) 850 W/1700 W
灵敏度：              96dB, spl @ 1w,1m
最大声压级：        138dB
水平覆盖角度(H)： 90°
垂直覆盖角度(V)： 10°
低频单元：            两只12英寸低音驱动器
低频处理功率：      (连续/峰值) 700 W/1400 W
高音单元：            两只1.75英寸音圈钕磁压缩驱动器
高频处理功率：      (连续/峰值) 150 W/300 W
标称阻抗：            被动(+1，-1)8Ω
主动阻抗：            双功放，双向(+1，-1)低频8Ω (+2，-2)高频8Ω
输入连接器：          2×NEUTRIK NL4MP
箱体材料：            桦木胶合板，CNC制造
箱体外观：             黑色耐磨喷漆处理
尺寸(W×H×D)：    888×365×480mm
净重：                  42Kg
包装尺寸：             987×472×582mm
包装重量：             45.5Kg

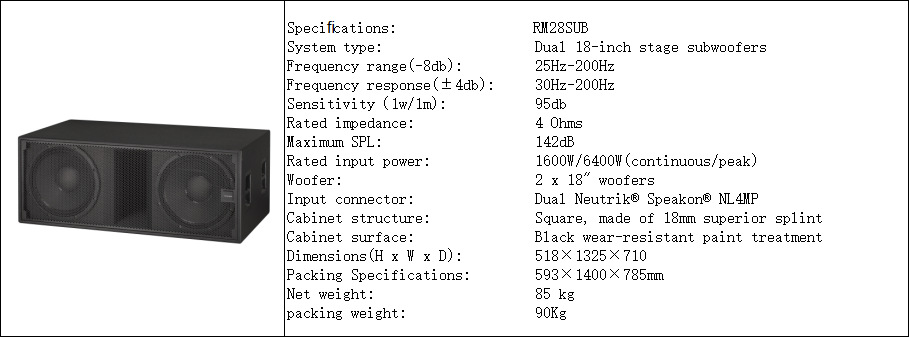

RM28SUB低频系统的低音低至人类听觉的极限，提供低至 25 Hz 的透明线性低音响应。

L型通风口完全实现了比其他同类产品更高的声压级，并且可以轻松有力地实现了低频的频率。

采用两个4.5英寸音圈250磁直径的18英寸低音单元组成的低频系统可产生异常深沉的低频效果。RM28SUB 旨在为观众提供强烈的物理体验。

体验饱满、丰富的声音，重新定义音乐的感觉。RM28SUB 通过实践再现其他低频音阶无法听到的极低频频响，使现代舞曲变得生动起来。

系统表面经过多次喷漆处理，提供耐用、恒久如新、硬度、耐磨损、符合环保标准。

参数：
系统类型：              双18英寸，低音反射式
频率响应（±4db)：  30Hz-150Hz
灵敏度（1w/1m):    97db
额定阻抗：              4 Ohms
最大声压级输出：     142dB
额定输入功率：        (连续/音乐信号/峰值)1600 W/3200 W/6400 W
低音单元：              2个18英寸大功态驱动低音单元
输入连接器：           2个Neutrik® Speakon® NL4MP
箱体结构：              多层桦木胶合板
箱体表面：              黑色耐磨喷漆处理
外形尺寸(H×W×D): 518×1325×710
净重：                    85Kg

ETX12P是为流动性演出应用与固定安装而打造的12英寸有源扬声器系统，展现同级别产品中优秀的音质和耐用性，其极高的声压级满足了场所的使用需求。

适用于：舞台主扩、舞台返听、流动演出、酒吧、演讲与需要扩声场合的固定安装。

D类1600W数字功放驱动

集成 24 dB/倍频程分频器，带 HF 保护

参数
系统类型：            两分频，12英寸有源音箱
频率响应（-4db)： 65Hz-18KHz
最大声压级输出：   126 dB
覆盖角：               90°×50°(H×V)
低音单元：            12英寸大功态驱动器
高音单元：            1.75英寸压缩驱动器
放大器类型：         D类
功率输出：            800W/1600W(峰值）
散热方式：            风扇散热
工作电压：            220V 50Hz /110V 60Hz
吊装点：               M8 x 30 mm 吊环螺栓
音箱支架插孔：       Φ35 mm (底部, 0°）
箱体结构：            18mm厚MDF制作
箱体表面：            黑色耐磨喷漆处理
外形尺寸：            (H×W×D)607 x 362 x 340mm
净重：                  22 kg

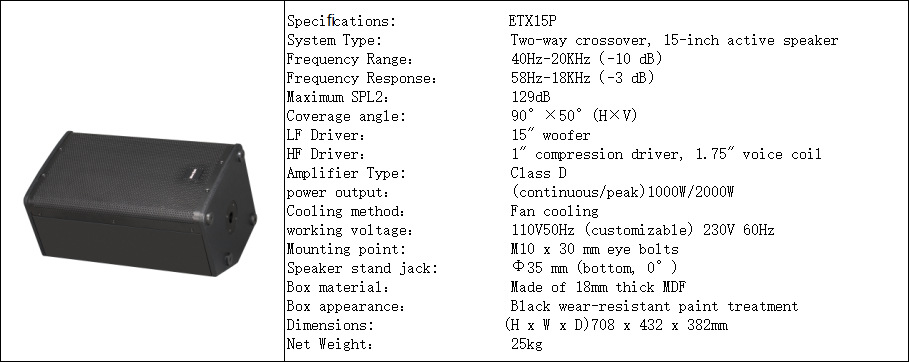

ETX15P是为流动性演出应用与固定安装而打造的15英寸有源扬声器系统，展现同级别产品中优秀的音质和耐用性，其极高的声压级满足了场所的使用需求。

适用于：舞台主扩、舞台返听、流动演出、酒吧、演讲与需要扩声场合的固定安装。

D类2000W全数字功放驱动。

集成 24 dB/倍频程分频器，带 HF 保护

参数
系统类型：             两分频，15英寸有源音箱
频率响应（±4db)： 55Hz-18KHz
最大声压级输出：    129 dB
覆盖角：                90°×50°(H×V)
低音单元：             15英寸大功态驱动器
高音单元：             1.75英寸压缩驱动器
放大器类型：          D类
功率输出：             1000W/2000w(峰值）
散热方式：             风扇散热
工作电压：              220V 50Hz /110V 60Hz
吊装点：                 M10 x 30 mm 吊环螺栓
音箱支架插孔：        Φ35 mm (底部, 0°)
箱体结构：              18mm厚MDF制作
箱体表面：              黑色耐磨喷漆处理
外形尺寸：              (H×W×D) 708 x 432 x 382mm
净重：                    28 kg

型号：                          WC412
立体声输出功率8Ω：       4×1200W
立体声输出功率4Ω:         4×2000W
桥接输出功率8Ω:            2×3600W
频率响应：                    20Hz-20KHz,+/-1.5dB
总谐波失真：                 1kHz 80 <0.05%
信噪比：                       ≥105dB
阻尼系数：                    ≥220
输入灵敏度：                 0.775V/1v/2v
输入阻抗（平衡/不平衡）：20KΩ/10KΩ
电压增益（8Ω时）：         42.3dB
分离度:                        70dB
高通滤波器:                   24dB/OCT 80Hz
电源电压:                      85V-265V(Settable)、50HZ/60Hz
尺寸：                        （W×D×H）483X330X45 mm
净重：                          7.5kg

型号：                          420CX
立体声输出功率8Ω：        4×2000W
立体声输出功率4Ω:         4×3800W
桥接输出功率8Ω:            2×6000W
频率响应：                    20Hz-20KHz,+/-1.5dB
总谐波失真：                 1kHz 80 <0.05%
信噪比：                       ≥105dB
阻尼系数：                    ≥220
输入灵敏度：                 0.775V/1v/2v
输入阻抗（平衡/不平衡）：20KΩ/10KΩ
电压增益（8Ω时）：         42.3dB
分离度:                         70dB
高通滤波器:                    24dB/OCT 80Hz
电源电压:                       85V-265V(Settable)、50HZ/60Hz
尺寸：                        （W×D×H）483X330X45 mm
净重：                          13.5kg

型号：                          S1400
立体声输出功率8Ω：        2×1400W
立体声输出功率4Ω:         2×2600W
桥接输出功率8Ω:            4200W
频率响应：                    20Hz-20KHz,+/-1.5dB
总谐波失真：                 1kHz 80 <0.05%
信噪比：                       ≥80dB
阻尼系数：                    ≥220
输入灵敏度：                 0.775V/1v/2v
输入阻抗（平衡/不平衡）：20KΩ/10KΩ
电压增益（8Ω时）：         42.3dB
分离度:                         70dB
高通滤波器:                    24dB/OCT 80Hz
电源电压:                       85V-265V(Settable)、50HZ/60Hz
尺寸：                        （W×D×H）483X300X45 mm
净重：                           7.5kg

型号： X1800
立体声输出功率8Ω：       2×1800W
立体声输出功率4Ω:         2×3400W
桥接输出功率8Ω:            5400W
频率响应：                    20Hz-20KHz,+/-1.5dB
总谐波失真：                 1kHz 80 <0.05%
信噪比：                       ≥80dB
阻尼系数：                    ≥220
输入灵敏度：                 0.775V/1v/2v
输入阻抗（平衡/不平衡）：20KΩ/10KΩ
电压增益（8Ω时）：         42.3dB
分离度:                         70dB
高通滤波器:                    24dB/OCT 80Hz
电源电压:                       85V-265V(Settable)、50HZ/60Hz
尺寸：                         （W×D×H）483X330X45 mm
净重：                           8kg

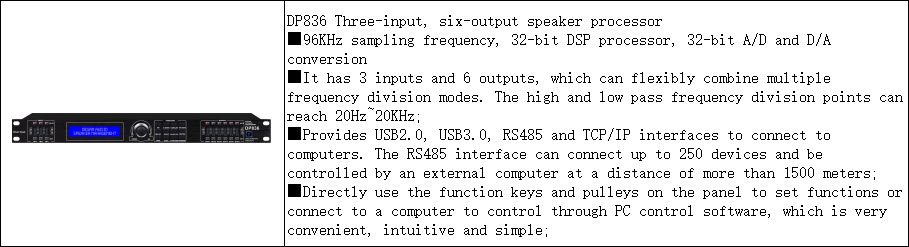

■96KHz采样频率，32-bit DSP处理器，32-bit A/D及D/A转换

■有3路输入6路输出，可灵活组合多种分频模式，高、低通分频点均可达20Hz～20KHz；
■提供USB2.0、USB3.0和RS485以及TCP/IP接口可连接电脑，其中RS485接口可最多连接250台设备和超过1500米的距离外用电脑来控制；
■直接用面板的功能键和拔轮进行功能设置或是连接电脑通过PC控制软件来控制，均十分方便、直观和简洁；
■单机最多可存储60组用户程序；
■可通过面板的SYSTEM按键来设定密码锁定面板控制功能，以防止参数被修改；
■每个输入均有12段独立的全参量均衡，每个输出均有15段独立的全参量均衡，调节增益范围可达±20dB，同时还可选择参量、高调、低调、1阶全通、2阶全通5种均衡模式；
■每个输入通道可调噪声门，并且每个输入通道有两段全参数可调的动态均衡（DEQ），自动增益控制；
■2×24 LCD蓝色背光显示功能设置，5段LED显示输入/输出的精确数字电平表、哑音及编辑状态；
■每个输入和输出均有延时和相位控制及哑音设置，延时最长可达1000ms，延时单位可选择毫秒(ms)、米(m)、英尺(ft)三种，延时可通过粗调及细调模式进行调节；
■输出通道还可控制压缩、限幅及选择输入信号通道，并能将某通道的所有参数复制到另外一个通道同时进行联动控制；
■可以通过USB接口或RS485接口连接中控来控制矩阵和通道的哑音；
■支持设备输入、输出、系统功能分别设置密码进行锁定，实现数据保密；
■设备软件内置中控代码生成器、可实现一键中英文切换；
■可通过外置UTWR1盒与电脑进行连接,可实现互联网远程控制；

■96KHz sampling frequency, 32-bit DSP processor, 32-bit A/D and D/A conversion
■It has 3 inputs and 6 outputs, which can flexibly combine multiple frequency division modes. The high and low pass frequency division points can reach 20Hz~20KHz;
■Provides USB2.0, USB3.0, RS485 and TCP/IP interfaces to connect to computers. The RS485 interface can connect up to 250 devices and be controlled by an external computer at a distance of more than 1500 meters;
■Directly use the function keys and pulleys on the panel to set functions or connect to a computer to control through PC control software, which is very convenient, intuitive and simple;
■A single machine can store up to 60 sets of user programs;
■You can set a password to lock the panel control function through the SYSTEM button on the panel to prevent parameters from being modified;
■Each input has 12 independent bands of full parametric equalization, and each output has 15 bands of independent full parametric equalization. The adjustment gain range can reach ±20dB. Parametric, high-pitched, low-key, 1st-order all-pass, and 2-order all-pass 5 equalization modes;
■Each input channel has an adjustable noise gate, and each input channel has two fully parameter-adjustable dynamic equalization (DEQ) and automatic gain control;
■2×24 LCD blue backlight display function settings, 5-segment LED display input/output precise digital level meter, mute and editing status;
■Each input and output has delay, phase control and mute settings. The delay can be up to 1000ms. The delay unit can be selected from milliseconds (ms), meters (m) and feet (ft). Delay Can be adjusted through coarse adjustment and fine adjustment modes;
■The output channel can also control compression, limiting and input signal channel selection, and can copy all parameters of a channel to another channel for linkage control at the same time;
■The central control can be connected through the USB interface or RS485 interface to control the muting of the matrix and channels;
■Supports setting passwords for device input, output, and system functions to lock them separately to achieve data confidentiality;
■The equipment software has a built-in central control code generator that can switch between Chinese and English with one click;
■Can be connected to the computer through an external UTWR1 box, enabling remote control over the Internet;

YAMAHA MG16XU
16通道调音台
最多10个话筒 / 16个线路输入 (8个单声道 + 4个立体声)
4编组母线 + 1立体声母线
4 AUX (包括FX)
“D-PRE”话放，带有倒向晶体管电路。
单旋钮压缩器
高级效果器：SPX，含24组预置效果器
24-bit/192kHz 2进/2出 USB音频功能
通过Apple iPad Camera Connection Kit / Lightning to USB Camera Adapter (连接适配器)与iPad (2或更高版本) 连接工作
含Cubase AI DAW下载版软件
单声道输入通道上的PAD开关
+48V幻象供电
XLR平衡输出
世界通用的内部全局供电
包含机柜安装套件
金属机身
外观尺寸(W×H×D)： 444 mm x 130 mm x 500 mm (17.5" x 5.1" x 19.7")
净重： 6.8 kg (15.0 lbs.)

YAMAHA MG16XU
16-channel mixer
Up to 10 microphones / 16 line inputs (8 mono + 4 stereo)
4 grouped bus + 1 stereo busbar
4 AUX (including FX)
"D-PRE" preamp with inverted transistor circuit.
Single knob compressor
Advanced Effects: SPX, with 24 sets of preset effects
24-bit/192kHz 2-in/2-out USB audio function
Works with an iPad (2 or later) connection via the Apple iPad Camera Connection Kit/Lightning to USB Camera Adapter
Includes Cubase AI DAW download software
PAD switch on mono input channel
+48V phantom power
XLR balanced output
World-wide internal global power supply
Enclosure mounting kit included
Metal body
Dimensions (W×H×D): 444 mm x 130 mm x 500 mm (17.5" x 5.1" x 19.7")
Net weight: 6.8 kg (15.0 lbs

发射机技术数据

射频部分
频率控制 锁相环（PLL）电路合成器

频率范围 530 ... 580 MHz
620 ... 670 MHz
740.8 ... 790.8 MHz
使用带宽 max. 50MHz
通道 200
频率间隔 250 kHz
射频功率在ANT 20 mW, -3 dB
调制技术 FM
调制频偏 1 kHz NF ±24 kHz
最大调制频偏1 kHz NF ±48 kHz
音频
音频频率响应（1 kHz） 60 Hz ... 18 kHz; -3dB
失真度在1 kHz和典型值 < 0,9% (0,5%)
信噪比S / N比 ≥ 100 dB
工作电压 3 V
功率在额定电压 ≤ 130mA
待机 ≤ 100 µA
电池 1.5V碱性*2
使用 ≥ 8 小时

接收机技术数据

频率范围 530-580MHZ
620-670MHZ
740.8-790.8MHZ
真分集
使用带宽 50MHZ
接收频率通道数 200
频率间隔 250KHZ
1中频频率 110MHZ
振荡器频率 120.7MHZ
2中频频率 10.7MHZ
调制技术 宽带调频
调制频偏 24KHZ
48KHZ最大值
S/N=80 dB < 10 µV (6 µV)
S/N max > 110 dB
天线 2x BNC 50 Ω

NF部分

输出电压 500mv
失真度在1 kHz和典型值 ＜1%（0.3 %）
NF频率响应 50赫兹--18千赫；3dB
连接器 6.35毫米
独立的A B连接器 XLR
标称电压 14.5V AC
电压范围 13.5V-18V AC
标称电流 650MA

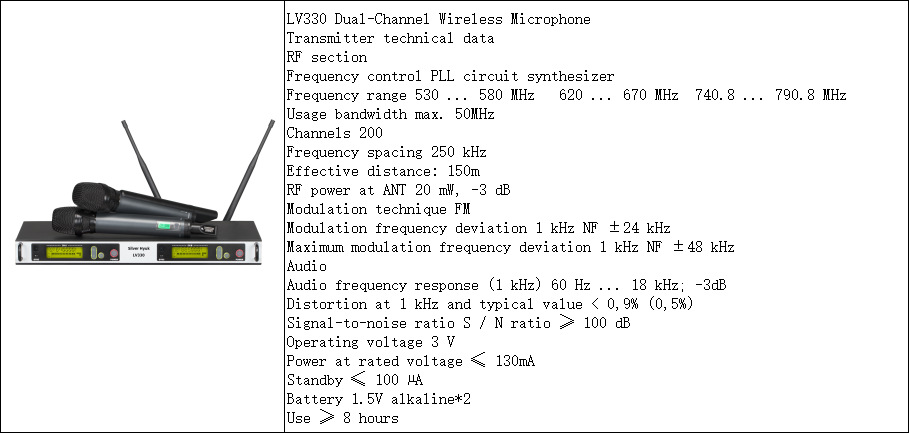

Transmitter technical data
RF section
Frequency control PLL circuit synthesizer
Frequency range 530 ... 580 MHz 620 ... 670 MHz 740.8 ... 790.8 MHz
Usage bandwidth max. 50MHz
Channels 200
Frequency spacing 250 kHz
Effective distance: 150m
RF power at ANT 20 mW, -3 dB
Modulation technique FM
Modulation frequency deviation 1 kHz NF ±24 kHz
Maximum modulation frequency deviation 1 kHz NF ±48 kHz
Audio
Audio frequency response (1 kHz) 60 Hz ... 18 kHz; -3dB
Distortion at 1 kHz and typical value < 0,9% (0,5%)
Signal-to-noise ratio S / N ratio ≥ 100 dB
Operating voltage 3 V
Power at rated voltage ≤ 130mA
Standby ≤ 100 µA
Battery 1.5V alkaline*2
Use ≥ 8 hours

Receiver technical data
Frequency range 530-580MHZ 620-670MHZ 740.8-790.8MHZ
True diversity
Use bandwidth 50MHZ
Number of receiving frequency channels 200
Frequency interval 250KHZ
Effective distance: 150m
1IF frequency 110MHZ
Oscillator frequency 120.7MHZ
2IF frequency 10.7MHZ
Modulation technology Wideband FM
Modulation frequency deviation 24KHZ
48KHZ maximum value
S/N=80 dB < 10 µV (6 µV)
S/N max > 110 dB
Antenna 2x BNC 50 Ω

NF part
Output voltage 500mv
Distortion at 1 kHz and typical value <1% (0.3 %)
NF frequency response 50 Hz - 18 kHz; 3dB
Connector 6.35 mm
Separate A and B connectors XLR
Nominal voltage 14.5V AC
Voltage range 13.5V-18V AC
Nominal current 650MA

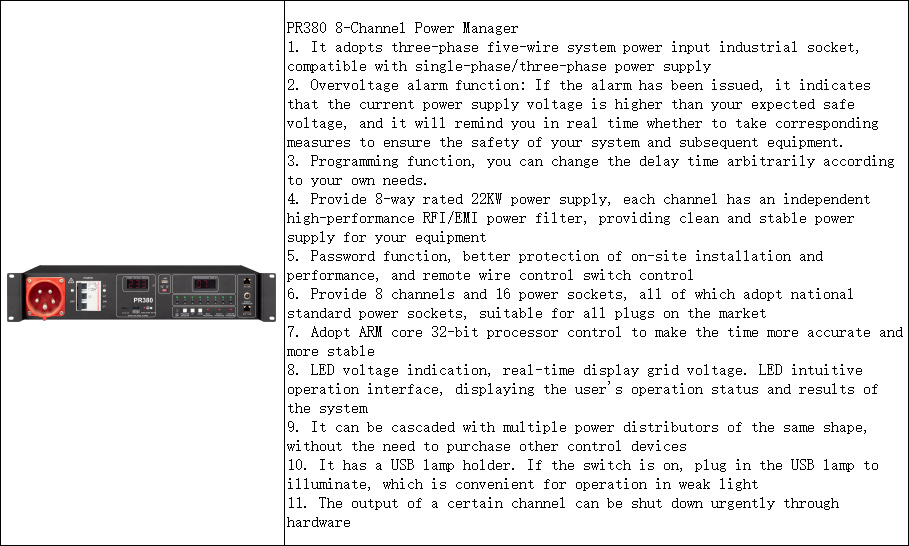

功能特点： ★采用三相五线制的电源进线工业插座，单相/三相电源兼容

★超压报警功能：如果已经报警，表明当前供电电压已经高于你所期望的安全电压，实时提醒您是否要采取相应措施以确保您的系统以及后续设备的安全.
★编程功能，根据您自己的需要你可以任意的更改延时时间. ★提供8路额定22KW电源，每通道拥有独立高性能的RFI/EMI电源滤波器，为你设备提供干净而稳定的电源 ★密码功能，更好的保护现场安装和演出,及远程线控开关控制
★提供8路12个电源插座，均采用国家标准电源插座，适合目前市场上的所有插头 ■采用ARM核32位处理器控制，使时间更精确性能更稳定
■LED电压指示，实时的显示电网电压。LED直观操作界面，显示用户对系统的操作状态和结果
■能与同形号的电源分配器多台级联，而无需再购置其它控制器件
■拥有一个USB灯座，如果开关开着的话，插入USB灯即可照明，方便光线弱的情况下操作
■可以通过硬件紧急关闭某一路的输出
主要技术参数： ■工作电压：单相110V或220V（±20%） ■工作频率：50/60Hz（±5%） ■电源输入：单相/三相电源的五线制的电源进线工业插座 ■电源输出：单相总额定负载的电流为100A ■产品尺寸（宽×深×高）:482mm×400mm×88mm ■净重：9.4KG

Features:
1. It adopts three-phase five-wire system power input industrial socket, compatible with single-phase/three-phase power supply

2. Overvoltage alarm function: If the alarm has been issued, it indicates that the current power supply voltage is higher than your expected safe voltage, and it will remind you in real time whether to take corresponding measures to ensure the safety of your system and subsequent equipment.

3. Programming function, you can change the delay time arbitrarily according to your own needs.

4. Provide 8-way rated 22KW power supply, each channel has an independent high-performance RFI/EMI power filter, providing clean and stable power supply for your equipment

5. Password function, better protection of on-site installation and performance, and remote wire control switch control

6. Provide 8 channels and 14 power sockets, all of which adopt national standard power sockets, suitable for all plugs on the market

7. Adopt ARM core 32-bit processor control to make the time more accurate and more stable

8. LED voltage indication, real-time display grid voltage. LED intuitive operation interface, displaying the user's operation status and results of the system

9. It can be cascaded with multiple power distributors of the same shape, without the need to purchase other control devices

10. It has a USB lamp holder. If the switch is on, plug in the USB lamp to illuminate, which is convenient for operation in weak light

11. The output of a certain channel can be shut down urgently through hardware

The main technical parameters:

Working voltage: single-phase 110V or 220V (±20%)
Working frequency: 50/60Hz (±5%)
Power input: single-phase/three-phase power supply, five-wire power inlet industrial socket
Power output: single-phase total rated load current is 100A
Product size (width×depth×height): 482mm×400mm×88mm
Net weight: 9.4KG

紧凑轻巧的设计
兼容线阵列音箱
精确拾取点分辨率
支持第三方激光测斜仪
兼容卸扣尺寸：1/2 英寸

Compact and lightweight design
Compatible with line array speakers
Accurate pick point resolution
Supports third-party laser inclinometers
Compatible shackle size: 1/2 inch

工程案例
