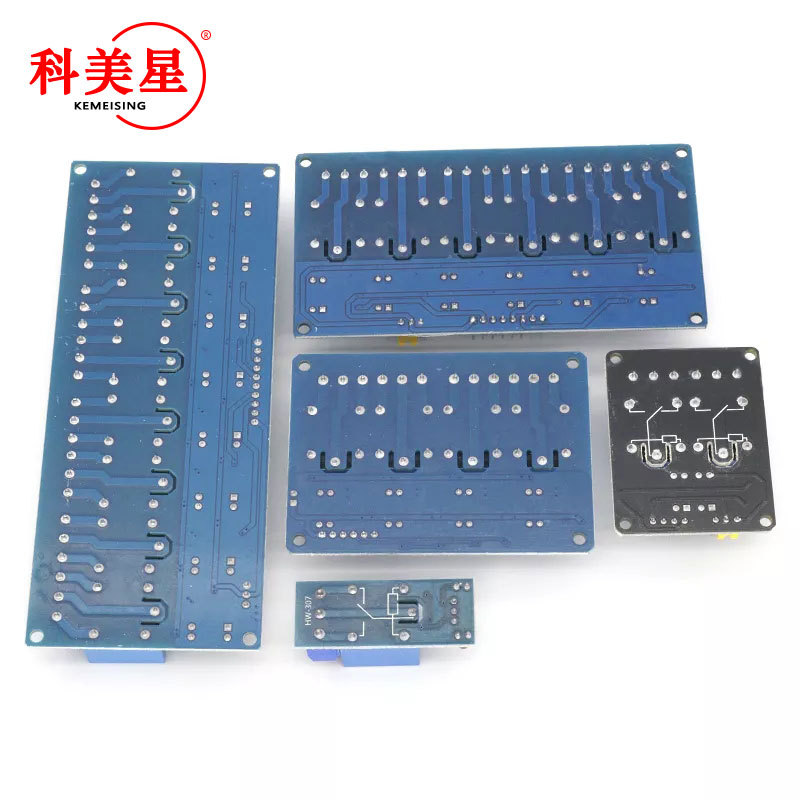

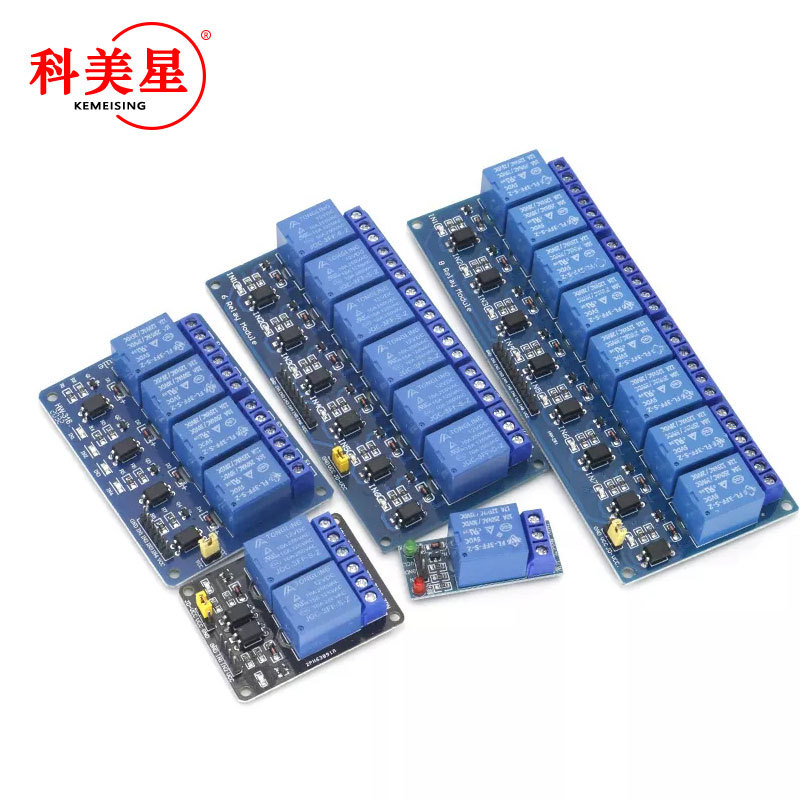

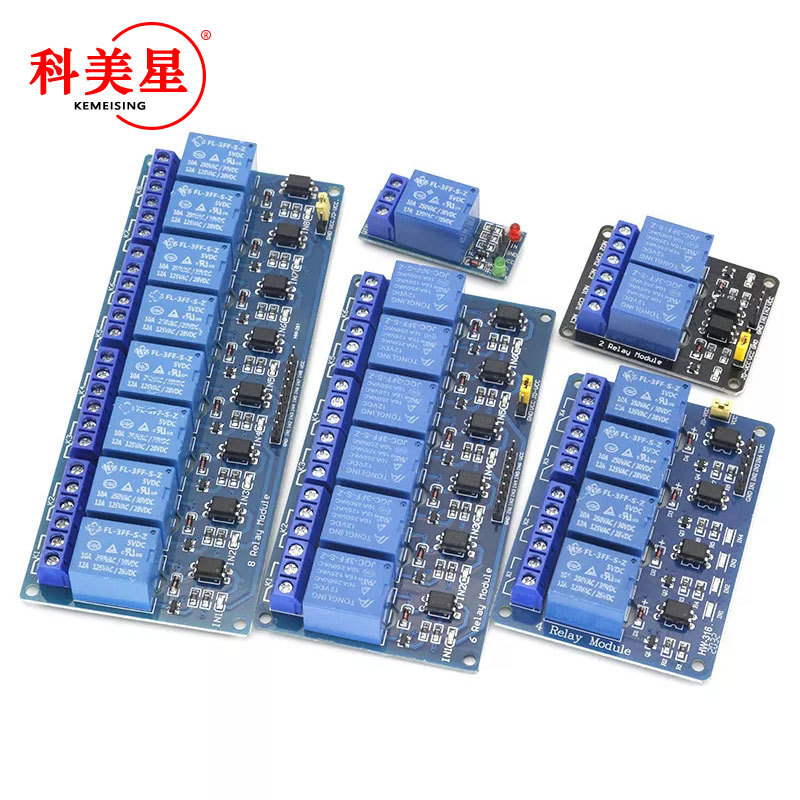

1/2/4/8/16路 5V12V24V继电器模块带光耦隔离 低电平触发开发板

关于高电平与低电平触发方式的说明：

     高电平触发指的是信号输入端与地之间有电压的触发方式，可以理解为信号输入端与VCC正极短路触发的一种方式；

      低电平触发指的是信号输入端与地之间的电压为OV的触发方式，可以理解为信号输入端与GND负极短路触发的一种方式

产品介绍：

1、符合国际安全标准，控制区域与负载区域有隔离槽；

2、采用松乐继电器；

3、具有电源和继电器动作指示，吸合亮，断开不亮；

4、信号输入端有信号时，公共端与常开端会导通；

5、可以用作单片机开发板模块，可以用作家电控制；

6、控制直流或者交流信号，可以控制220V交流负载；

7、有一个常开和一个常闭触点；

8、蓝色KF301端子接控制线更方便。

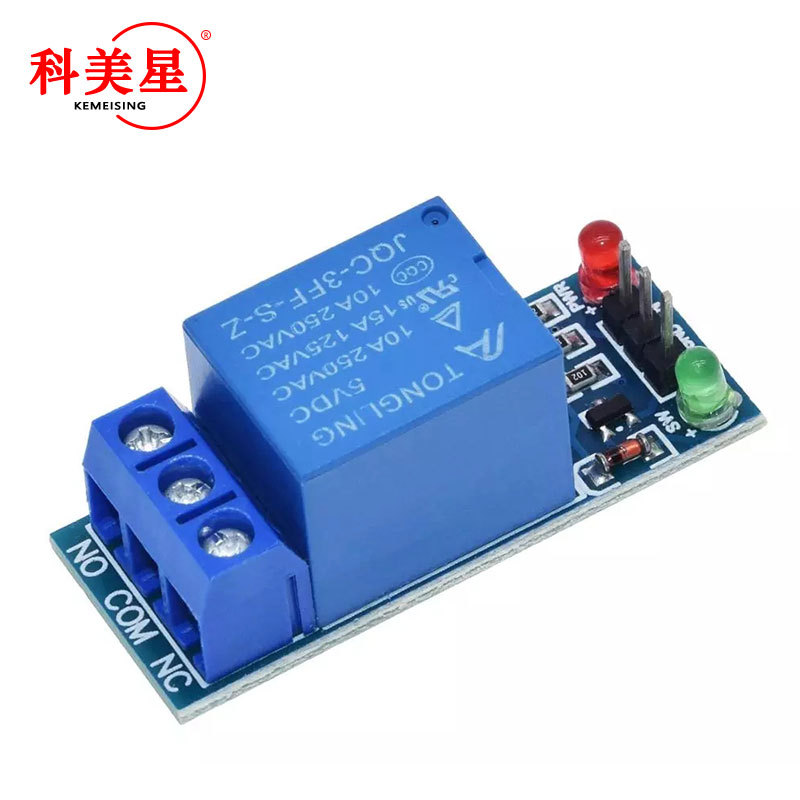

1路继电器模块低电平触发继电器

电气参数：

电压版本    静态电流      工作电流     触发电压      触发电流

   5V         4mA          65mA         0-2V          2mA

  12V        5.5mA         42mA         0-4V          3mA

1路继电器模块接线方式：

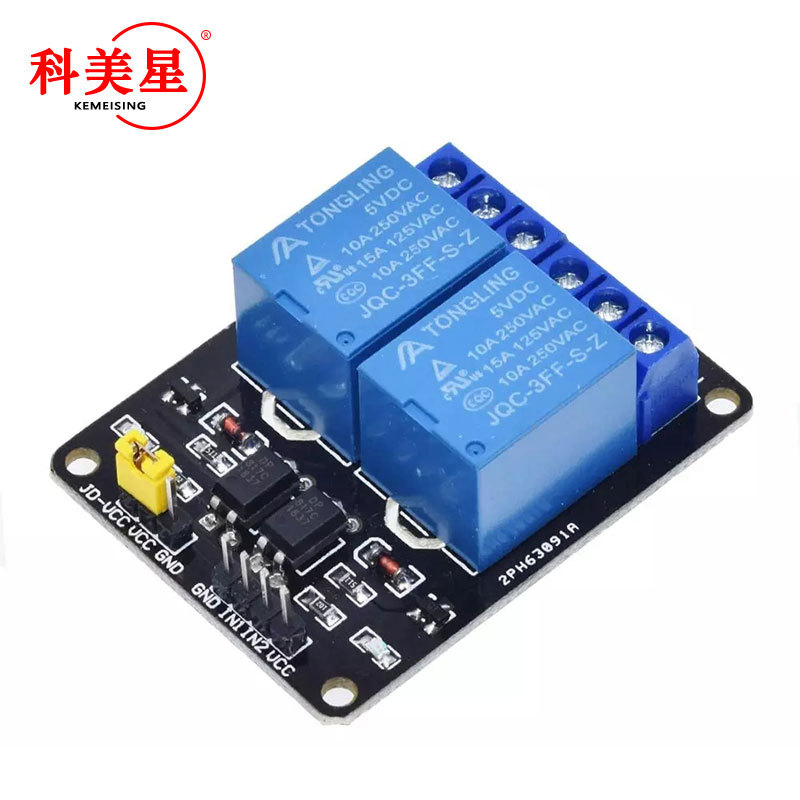

2路继电器模块低电平触发继电器

模块参数：

1.尺寸：50.5mm(长)*38.5mm(宽)*18.5(高)

2.体重：31g

3.PCB颜色：黑色

4.板子四周带4个固定螺丝孔，孔直径3.1mm，方便安装及固定

5.继电器选用优质松乐继电器，单刀双掷。一个公共端、一个常开端、一个常闭端

6.光耦隔离，抗干扰性好

7.低电平吸合，高电平释放。吸合时状态指示灯亮，释放时状态指示灯灭

8.VCC为系统电源，JD_VCC为继电器电源。插上跳线帽即可

电气参数：

电流：大于100mA
负载：250V 10A 交流 或30V 10A直流

接线说明：

VCC:系统电源正极

GND:系统电源负极

IN1--IN2：

（请勿接反，接反导致的模块烧坏不给于售后。）

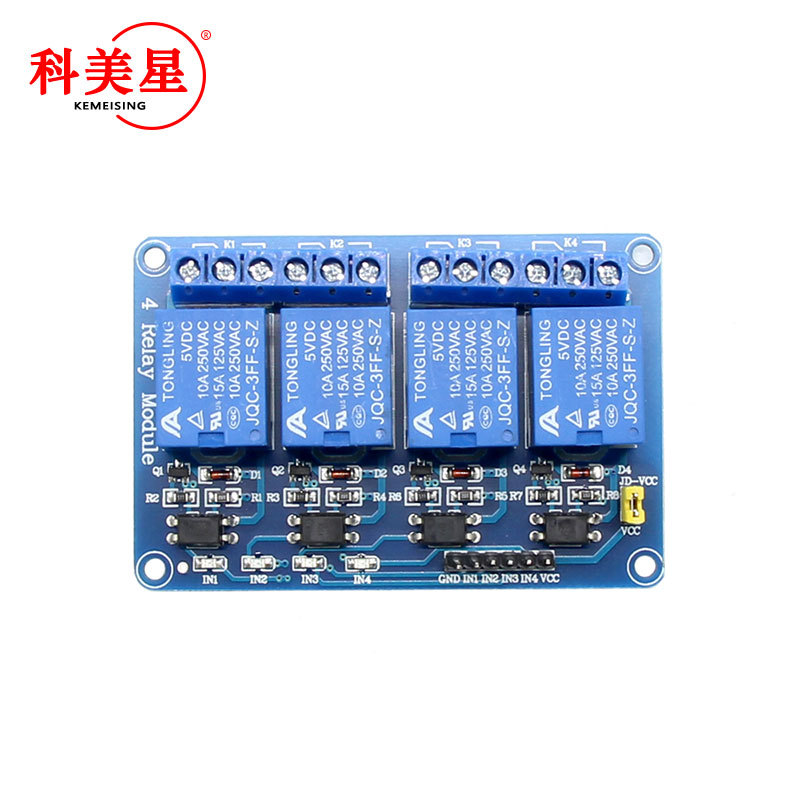

4路继电器模块

      4路继电器输出模块，继电器输出触点最大250A 10A。输入IN1、IN2、IN3、IN4信号线低电平有效。VCC，GND 电源输入端， 可以继电器单独供电继电器电源输入端JD-VCC。

用途：

1、支持所有单片机控制；

2、工业领域；

3、PLC控制；

4、家居智能控制。

功能特点

•  采用大电流继电器，AC250V 10A  DC30V 10A
•  触点部分独立布线，安全可靠
•  标准接口，可以在各种开发板上进行扩展
•  设有固定螺丝孔位，方便安装
•  适用于51/AVR/AVR/ARM等各种平台

模块说明

1、本模块符合国际安全标准，控制区域与负载区域有隔离槽；
2、采用双面FR-4线路板设计，高端贴片工艺生产；
3、采用松乐正品继电器控制；
4、具有继电器动作指示，吸合亮，断开不亮；
5、信号输入端有低电平信号时，公共端与常开端会导通；
6、继电器可以直接控制各种设备和负载；
7、有4个常开和4个常闭触点；
8、蓝色KF301端子接控制线更方便。
9、模块尺寸：75mm * 55mm* 18.5mm（长*宽*高)，净重：61g
10、设有4个固定螺栓孔，孔3.1mm，间距68mm*48mm
11、成品通过100%功能测试和稳定性测试非常方便

模块接口

1、VCC：接5V电源正极
2、GND：接5V电源负极
3、IN1-IN4:信号触发端，低电平有效
继电器输出端：有12线接口，所有接口均可直接连线引出，方便用户使用
1、NO1--NO4：继电器常开接口，继电器吸合前悬空，吸合后与COM短接
2、COM1--COM4继电器公用接口
3、NC1--NC4：继电器常闭接口，继电器吸合前与COM短接，吸合后悬空

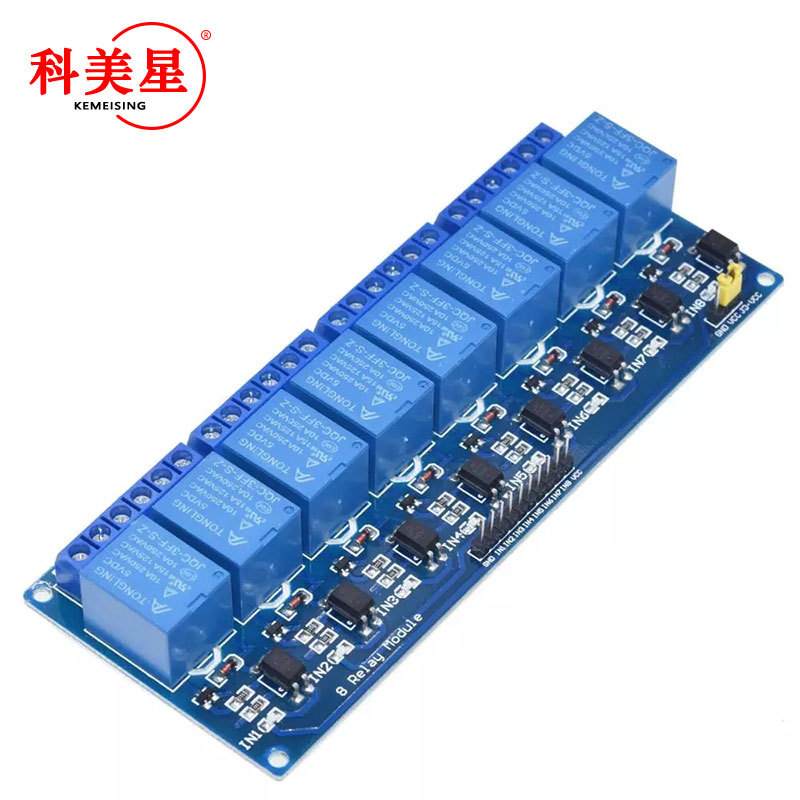

8路继电器模块

功能特点

采用大电流继电器，AC250V10ADC30V10A
触点部分独立布线，安全可靠
标准接口，可以在各种开发板上进行扩展
设有固定螺丝孔位，方便安装
适用于51/AVR/AVR/ARM等各种平台

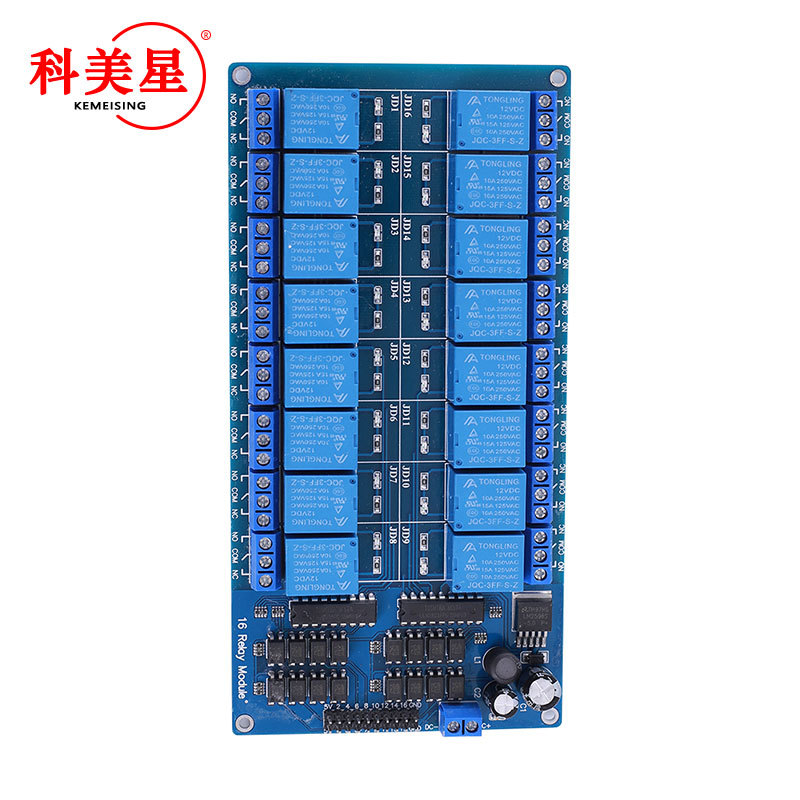

16路继电器模块

应用：

1、12V继电器触点容量10A 250V，带光耦保护。板载电源模块不需要外接电源。I/O口驱动低电平有效。

2、可用作单片机开发板模块，可用作家电控制，也可用作PLC扩展输出。

模块特色：

1、控制信号电压范围:触发信号为低电平0-2V;高电平电压不可超过5V。

2、采用业界.品质的隔离光耦，抗干扰能力强，性能稳定；触发电流仅需3mA。

3、1-16路可任意.部开启/关闭，或者任意路。

4、输出形式 ：直接接AC 220V 10A或DC30V 10A的负载。

5、每路继电器公共端COM都是DU立的，方便用户接入不同的信号，每路继电器都带常闭与常开端口。

6、每路继电器都带有动作指示灯，吸合亮，断开熄灭。

7、接口设计人性化，所有接口均可通过接线端子直接连线引出，非常方便。

8、设有4个固定螺栓孔，方便安装。

9、PCB板尺寸：180MM(L)*90MM(W)*20MM(H)。

电气参数：

供电电压：5V 12V(DC)

供电电流：大于200mA
每路继电器可负载：250V 10A (AC) 或30V 10A (DC)

产品使用说明：

1.供电电源要符合使用范围，直流12V；
2.电源按接线图要求，不可接反；
3.产品使用LM2596S降压芯片略有发热，属正常现象，继电器长时间工作也有正常的发热现象，均属正常现象；
4.负载功率要给继电器负载留有一定的余量，应避免大功率（2000W左右）并长时间工作的环境，对产品寿命会有一定的影响。
